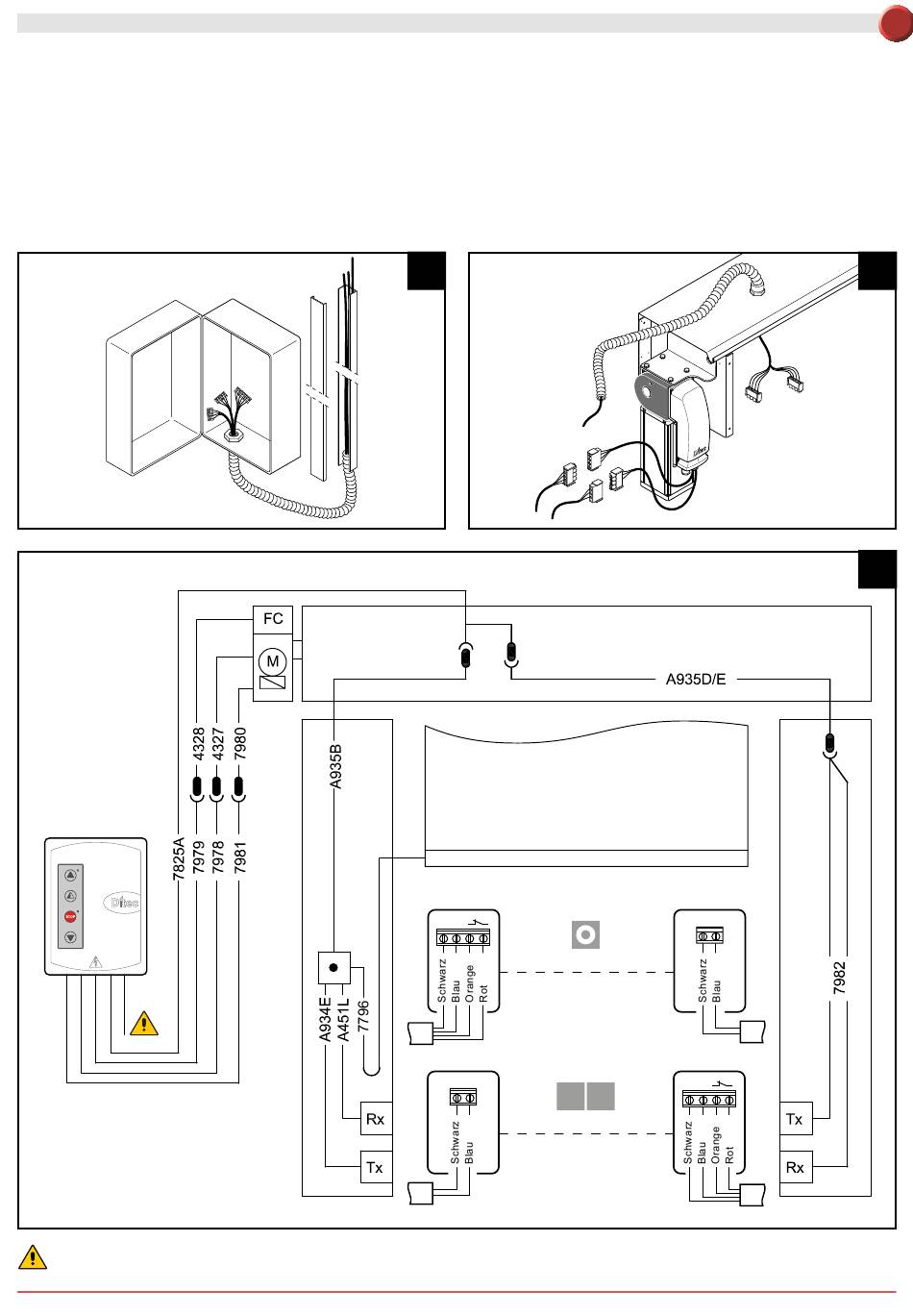

4. ELEKTRISCHE ANSCHLÜSSE
4.1 Elektrischer Schaltschrank
• Die Kabel mit vorverkabelten Klemmleisten in den Behälter einführen und an die Karten anschließen (Abb.14). Kabel in
den Kabelkanal einführen und auf dem Motor vorgesehene Steckverbinder anschließen (Abb.15).
4.2 Anschlüsse Schaltkasten / Motor / Schutzvorrichtungen
• In Schema 16 werden die gelieferten Verkabelungen und ihre Position im Tor angegeben; jede Verkabelung wird durch
eine eigene Bezeichnung auf einem Aufkleber kenntlich gemacht.
4.3 Sicherheits-Lichtschranken
• Die torseitigen Anschlüsse wie in (Abb.16) angegeben vornehmen.
• Die Anschlüsse im Schaltkasten gemäß den Schaltplänen durchführen
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
14
0 1
Rx2
0 1
C T
Tx1
- 5 -
0 1
Tx2
0 1
Rx1
0DT826 2014-06-13
DE
15
16
