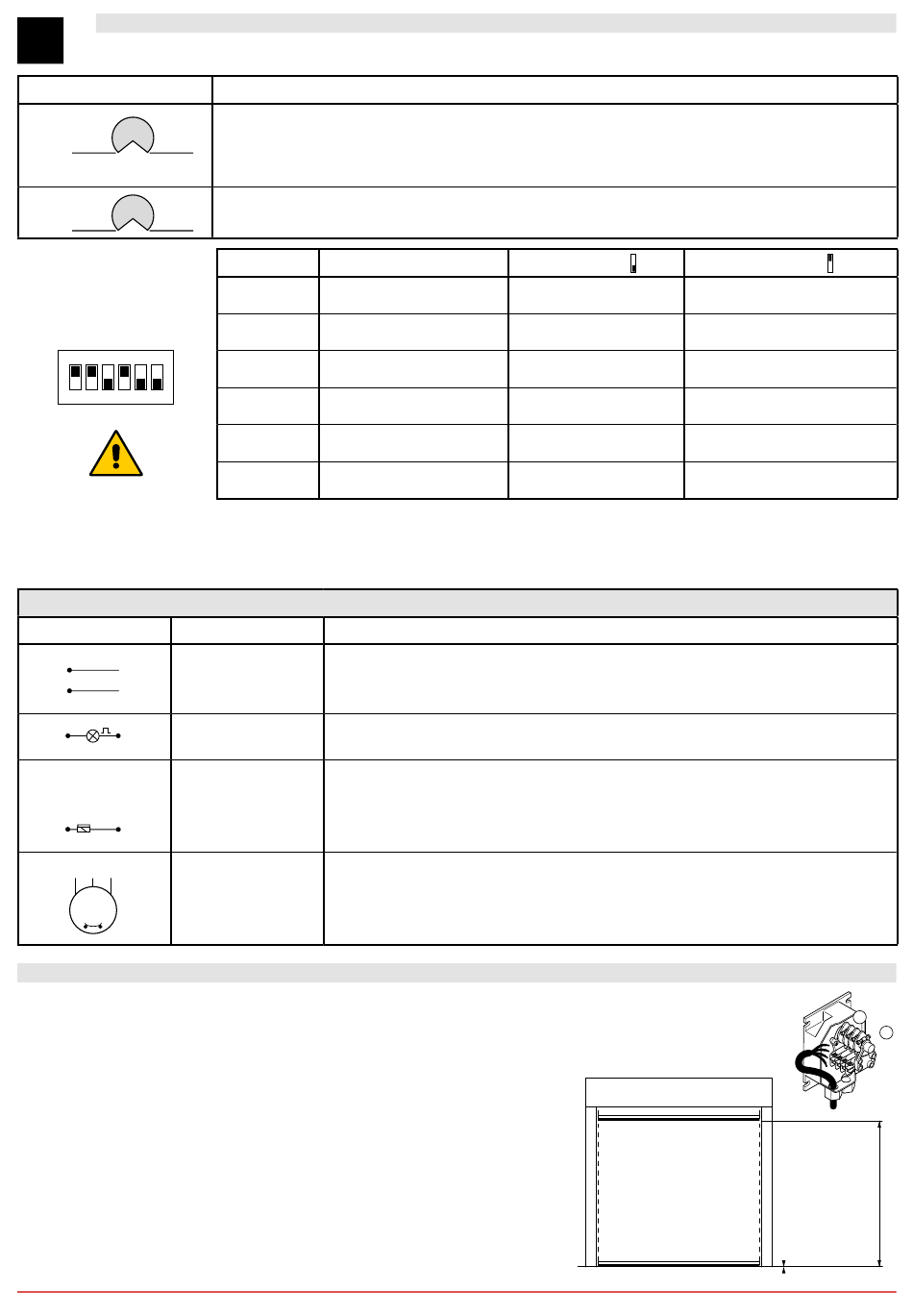

5.2 ELEKTRONISCHE SCHALTTAFEL 49E - ANSCHLÜSSE
49E
Trimmer
TC
0 s 30 s
RP
0 s 30 s
Für Ditec Smart Plus
die Dip-Switch wie folgt
positionieren:
ON
1 2 3 4 5 6
• FÜR DIE TABELLE BESCHREIBuNG DER EINGäNGE SIEHE DIE TABELLE AuF SEITE 6
• FÜR DIE TABELLE BESCHREIBuNG DER MELDE-LED SIEHE SEITE 8
Ausgang
1 +
0 –
0 14
- LK +
U W V
M
3 ~
EINSTELLuNG ENDSCHALTER
1. Tor bewegen durch drücken der entsprechenden Tasten, und
Bewegungsrichtung überprüfen und nötigenfalls Bewegungsrichtung
durch Änderung der Phasensequenz korrigieren. Dazu werden 2 Phasen
vertauscht.
2. Den Torbehang in die Schließstellung bringen.
3. Den Torbehang in Position Tor geschlossen bringen und mit einem
Schraubenzieher den Nocken "C" soweit drehen, bis der entsprechende
Mikroschalter reagiert.
4. Mit Öffnungsendschalter analog vorgehen: Torbehang in Position Tor
offen bringen und Nocken "A" einstellen.
5. Einstellung durch Inbetriebnahme des Antriebs überprüfen und
nötigenfalls eine feine Nacheichung vornehmen.
0DT826 2014-06-13
Zeiteinstellung der automatischen Schließung. Von 0 bis 30 s.
Anm.: Nach der Aktivierung des Stoppbefehls und nach dem erneuten Schließen des Kontaktes
1-9 schaltet sich die automatische Schließung erst nach einem Befehl für die totale Öffnung, die
teilweise Öffnung oder die Öffnung im Schrittbetrieb ein.
Einstellung teilweise Öffnung Motor. Von 0 bis 30 s.
Dip-switch Beschreibung
DIP 1 Funktion Befehl 1-3.
Verlängerung Zeit
DIP 2
automatische Schließung.
3 Sekunden langes
DIP 3
Vorblinken.
DIP 4 Anwendungstypologie.
DIP 5
Dynamische Bremse.
DIP 6 Doppelgeschwindigkeit
Wert
Stromversorgung des Zubehörs.
Ausgang für Stromversorgung der externen Zubehörgeräte einschließlich
24 V = / 0,5 A
Statuslampen.
Blinkend (LAMPH).
24 V = / 50 W
Schaltet sich während des Öffnungs- und Schließvorgangs ein.
(2 A)
24 V = / 0,5 A Ausgang ist während der Türbewegung aktiv.
Dreiphasenmotor.
400 V~ / 4 A Anm.: Wenn die Drehung des Motors nicht der korrekten Laufrichtung
entspricht, die Speisephasen U - W umkehren.
Beschreibung
OFF
Schrittbetrieb.
Nicht verwenden.
Bei Öffnung deaktiviert.
Nur bei
Nicht verwenden.
Deaktiviert.
Deaktiviert.
AuSGäNGE
Beschreibung
- 10 -
ON
Öffnung.
100 %
Sowohl bei Öffnung als auch
bei Schließung aktiviert.
Flexibles Tor.
Nicht verwenden.
Nicht verwenden.
A
C
C
A
