Beschreibung; Technisch Merkmale - entrematic Ditec Smart Plus Handbuch Die Montage, Wartung, Bedienung

Rif.

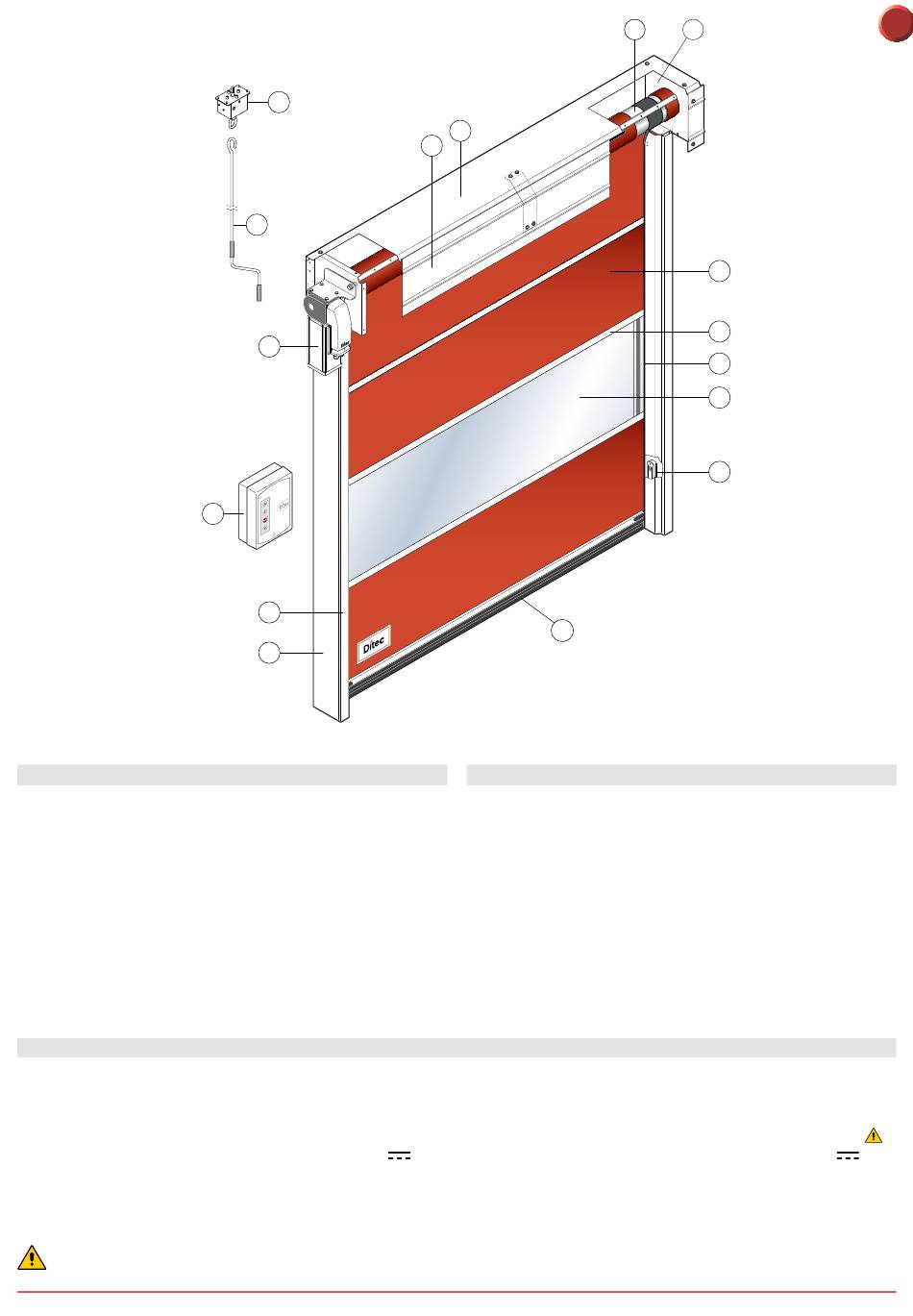

Beschreibung

1 Seitliche Endverschlüsse
2 Laufschiene
3 Laufschienenabdeckung
4 Wickelwelle
5 Kontaktleiste
6 Stütze
7 Stützenabdeckung
8 Dichtung
2. TECHNISCHE MERKMALE
ELEKTRONISCHE SCHALTTAFEL DREIPHASEN (48E)(49E)
Spannungsversorgung .... 400 V dreiphasen 50/60 Hz
Stromaufnahme ...................................................... 6 A
Zubehörversorgung .........................................24V
Motorleistung ................................................... 0,6 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
Den Leiterquerschnitt richtig dimensionieren, dazu die angegebene Stromaufnahme heranziehen und die Länge der
Kabel und deren Verlegung berücksichtigen.
10
11
9
12
7
6
2
3
5
Rif. Beschreibung
9 Getriebemotor K22 / K26
10 Vorrichtung für manuellen Betrieb
11 Stange für manuellen Betrieb
12 Elektronische Steuerung
13 Lichtschranke LAB4
14 Aluminiumprofil
15 Sektor Torbehang aus Polyester
16 Sektor Torbehang aus transparentem PVC
ELEKTRONISCHE SCHALTTAFEL (INVERTER)
Spannungsversorgung ...... 230 V einphasig 50/60 Hz
Stromaufnahme .................................................... 16 A
Zubehörversorgung .........................................24V
Motorleistung ................................................... 0,6 KW
Schutzgrad der elektr. Schalttafel ....................... IP 55
Betriebstemperat ....................................... - 5 + 50 °C
- 3 -
4 4 1
15
14
8
16
13
