Funktionsweise

5 Funktionsweise
5.1

Messprinzip

Lichtabsorption
Dieses Messprinzip basiert auf dem Lambert-Beer-Gesetz. Es besteht eine lineare Abhängigkeit
zwischen der Absorption von Licht und der Konzentration der absorbierenden Substanz. Eine
Lichtquelle sendet Strahlung durch das Medium und die auftreffende Strahlung wird auf der
Detektorseite gemessen. Die Lichtintensität wird durch eine Photodiode bestimmt und in pho-
toelektrischen Strom konvertiert. Die abschließende Umrechnung in Absorptionseinheiten (AU,
OD) erfolgt im zugehörigen Messumformer.

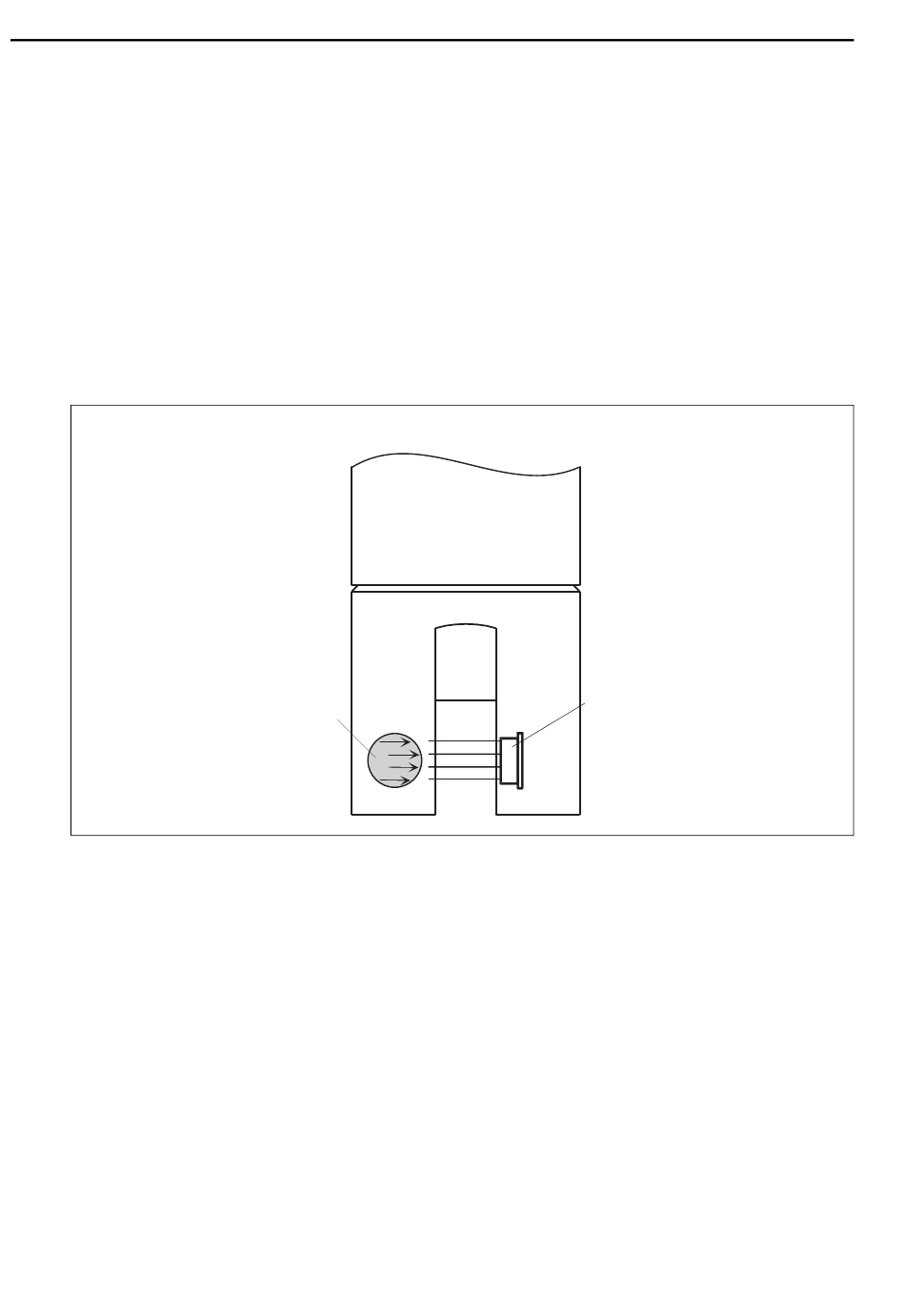

Abb. 7: Sensor zur Absorptionsmessung
A Absorption
ε
Extinktionskoeffizient
c Konzentration
OPL Optische Pfadlänge
5.2

Installationskontrolle

Bitte prüfen Sie vor der Erstinbetriebnahme, ob:
• der Sensor korrekt installiert ist
• die elektrischen Anschlüsse korrekt vorgenommen wurden
16
A = ε ⋅ ⋅
c OPL
1
2
A meas
1 Lichtquelle
2 Messdetektor
OUSAF11
a0014601
