Montage

3.2.2 Einbauwinkel

Der Sensor kann bis zur Waagerechten in eine Armatur, Halterung oder einen entsprechenden
Prozessanschluss eingebaut werden.
Andere Neigungswinkel werden nicht empfohlen. Bauen Sie den Sensor nicht über Kopf ein.
So vermeiden Sie mögliche Sedimentbildung und stellen sicher, dass ein konstanter Durchfluss
durch den Messspalt gegeben ist. Dies garantiert korrekte Messwerte und die vollständige Ent-
leerung in hygienischen Anwendungen.

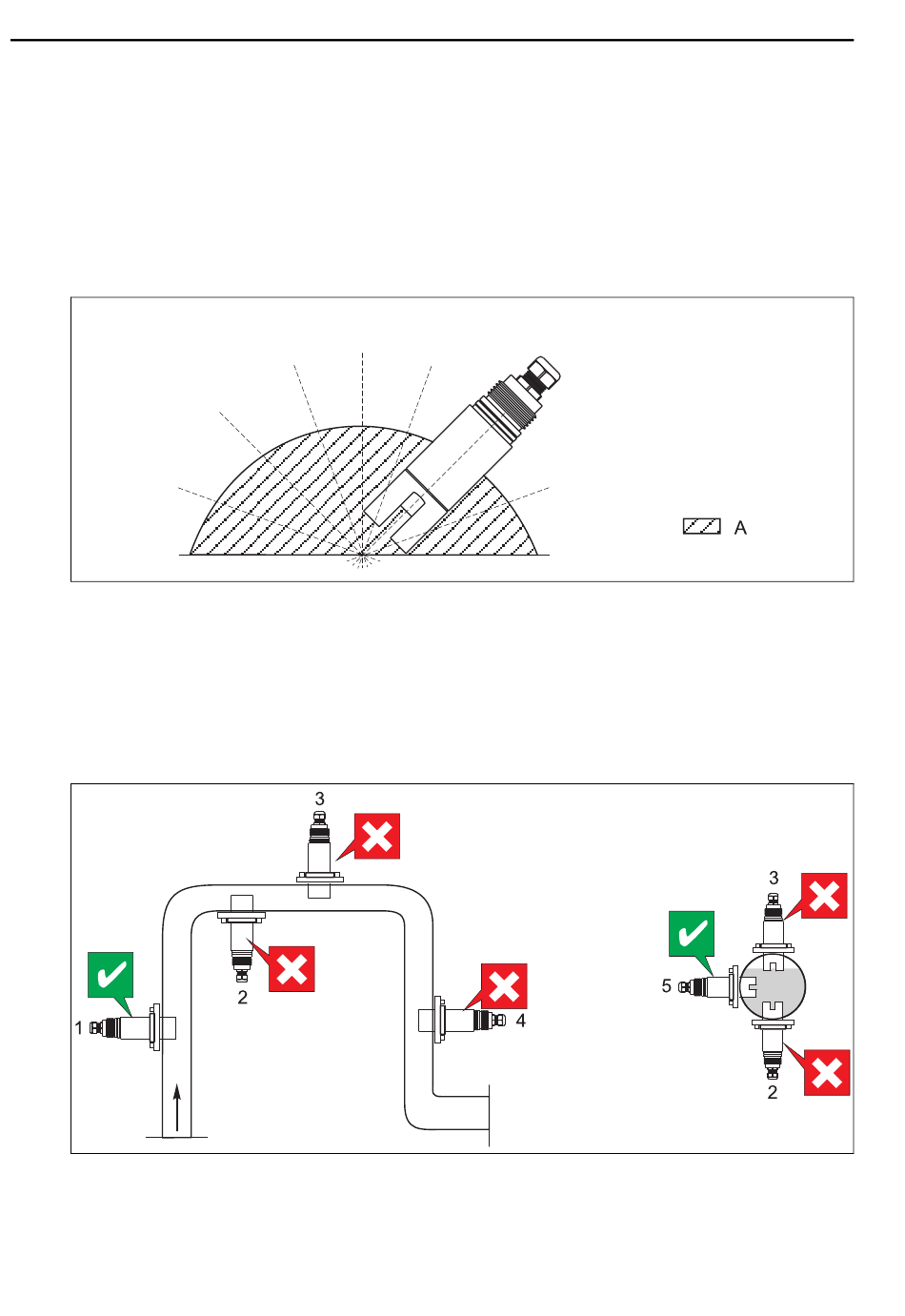

Abb. 2: Einbauwinkel
A Zulässiger Einbauwinkel: 0 ... 180 °
3.2.3 Rohreinbau
In der folgenden Abbildung sind verschiedene Einbausituationen in Rohrleitungen dargestellt
und als zulässig bzw. nicht zulässig gekennzeichnet.
Abb. 3: Einbaulage und Einbausituationen
• Der Rohrleitungsdurchmesser muss mindestens 50 mm (2") betragen.
