Proline Promass F 100
Adresse einstellen
OFF ON
1
2
3
4
5
6
7
8
9
10

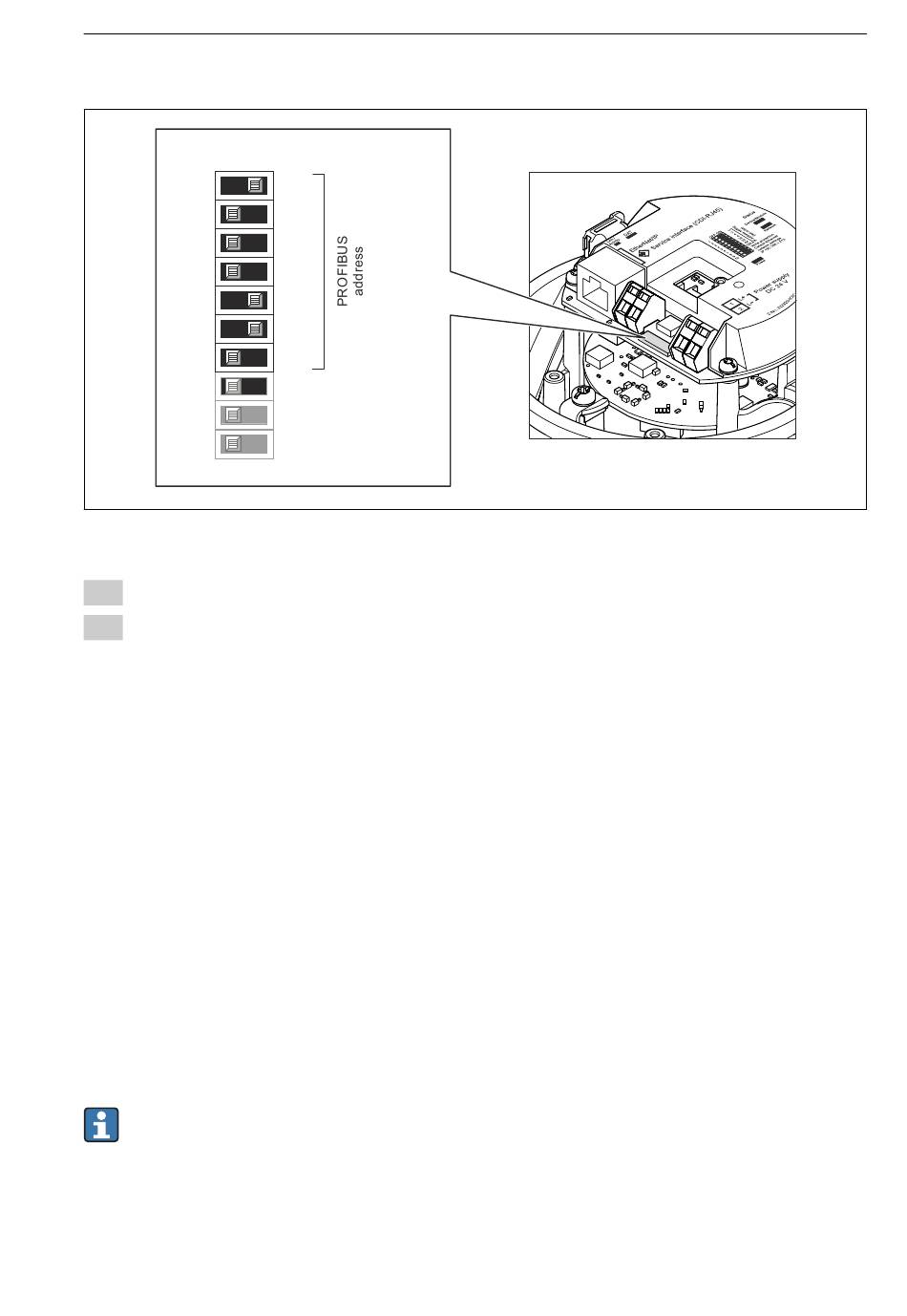

 9 Adressierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul
1. Softwareadressierung über den DIP-Schalter 8 deaktivieren (OFF).
2. Gewünschte Geräteadresse über die entsprechenden DIP-Schalter 1...7 einstellen.
 Beispiel (→  9,  35): 1 + 16 + 32 = Geräteadresse 49
Nach 10 s fordert das Messgerät einen Neustart. Nach dem Neustart ist die
Hardwareadressierung mit der eingestellten Geräteadresse aktiviert.
7.3.2

Abschlusswiderstand aktivieren

PROFIBUS DP
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpas-
sungen der Impedanz verursacht werden: PROFIBUS DP-Leitung am Anfang und Ende
des Bussegments korrekt abschließen.
• Wird das Messgerät mit einer Baudrate bis 1,5 MBaud betrieben:
Beim letzten Messumformer am Bus die Terminierung über DIP-Schalter 2 (Bus ter-
mination) und DIP-Schalter 1 und 3 (Bus polarisation) einstellen: ON – ON – ON
(→  10,  36).
• Bei Baudraten > 1,5 MBaud:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsre-
flektion ist darauf zu achten, dass eine externer Busabschluss verwendet wird.
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim
Defekt eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
Endress+Hauser
1
2
4
8
16
32
64
- Software addressing
- Write protection
- Not used
Elektrischer Anschluss
A0021265
