Elektrischer Anschluss

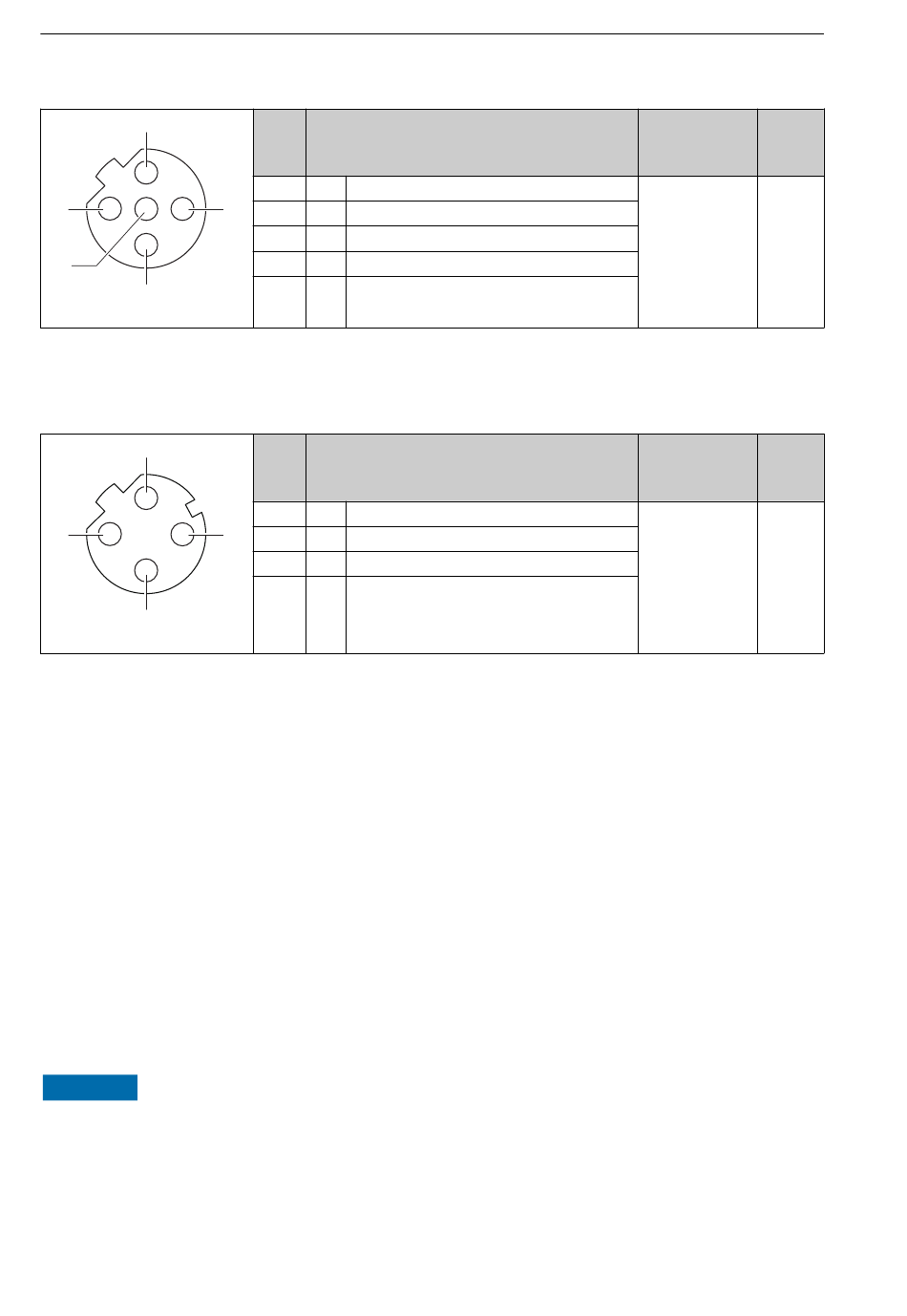

Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 (geräteseitig)
2
1
5
4
A0016811
EtherNet/IP
EtherNet/IP (geräteseitig)
2
1
4
A0016812
7.1.5

Schirmung und Erdung

Das Schirmungs- und Erdungskonzept erfordert die Einhaltung folgender Aspekte:
• Elektromagnetische Verträglichkeit (EMV)
• Explosionsschutz
• Personenschutz
• Nationale Installationsvorschriften und Richtlinien
• Kabelspezifikation beachten (→  23).
• Abisolierte und verdrillte Kabelschirmstücke bis zur Erdungsklemme so kurz wie
möglich halten.
• Lückenlose Abschirmung der Leitungen.
Erdung des Kabelschirms
Zur Erfüllung der EMV-Anforderungen:
• Mehrfache Erdung des Kabelschirms mit Potentialausgleichsleiter durchführen.
• Jede lokale Erdungsklemme mit dem Potentialsausgleichsleiter verbinden.
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verur-
sacht netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter
erden.
28
Pin
1
3
2 A
3
4 B
5
Pin
1 +
3
2 +
3 -
4 -
Belegung
Modbus RS485
Modbus RS485
Erdung/Schirmung
Belegung
Tx
Rx
Tx
Rx
Proline Promass F 100
Codierung Ste-
cker/
Buchse
B Buchse
Codierung Ste-
cker/
Buchse
D Buchse
