3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird:
Kabelspezifikation beachten (→  23).
7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal
ausführen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen
Ex-Dokumentation beachten.
7.2.1 Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
A
1

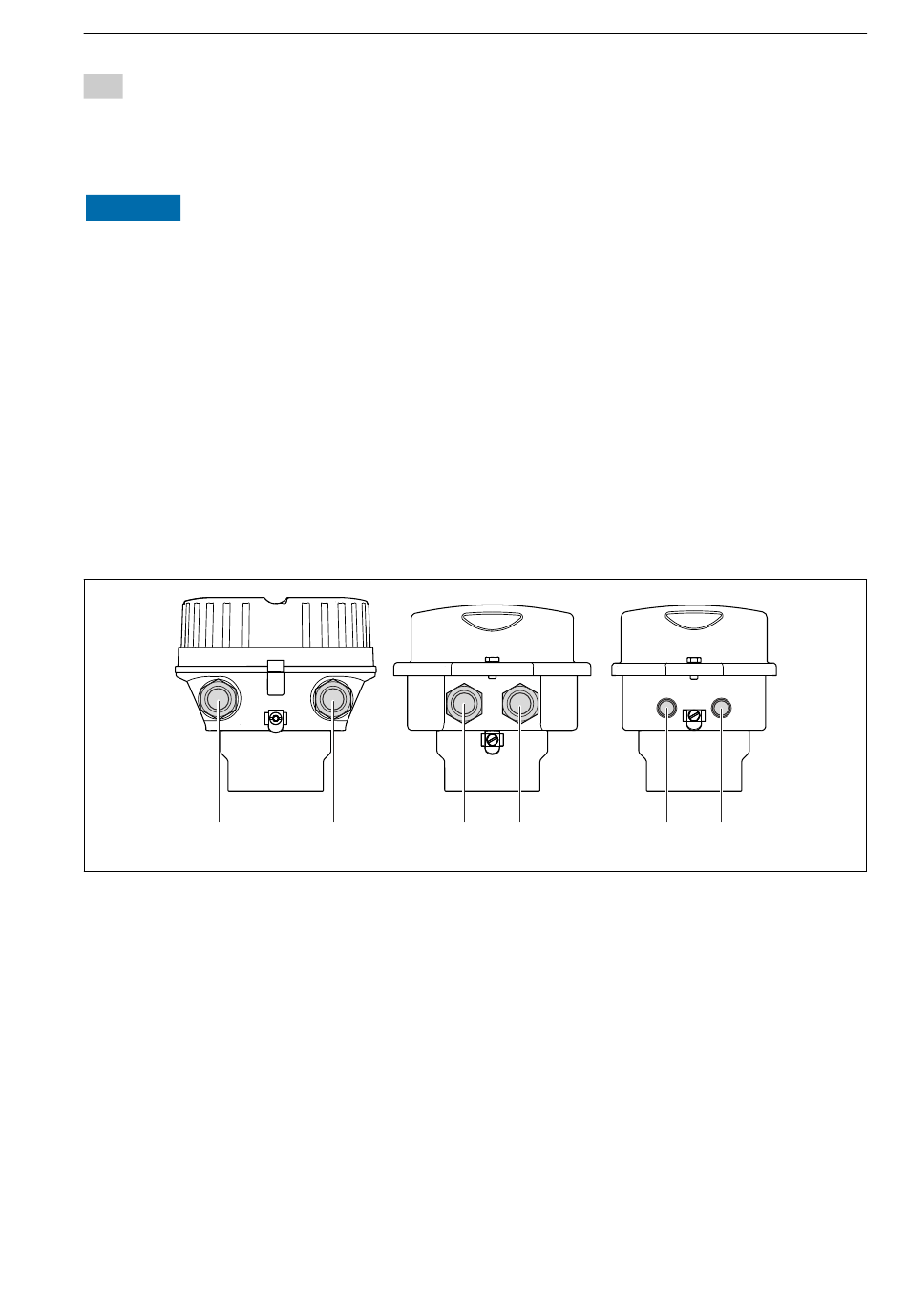

 6 Gehäuseausführungen und Anschlussvarianten
A Gehäuseausführung: Kompakt, beschichtet Alu
B Gehäuseausführung: Kompakt hygienisch, rostfrei
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
C Gehäuseausführung: Ultrakompakt hygienisch, rostfrei, Gerätestecker M12
3 Gerätestecker für Signalübertragung
4 Gerätestecker für Versorgungsspannung
Endress+Hauser
B
2 1
C
2 3
Elektrischer Anschluss
4
A0016924
