Endress+Hauser Proline Promass F 100 Kurzanleitung Seite 30

Elektrischer Anschluss
1
8

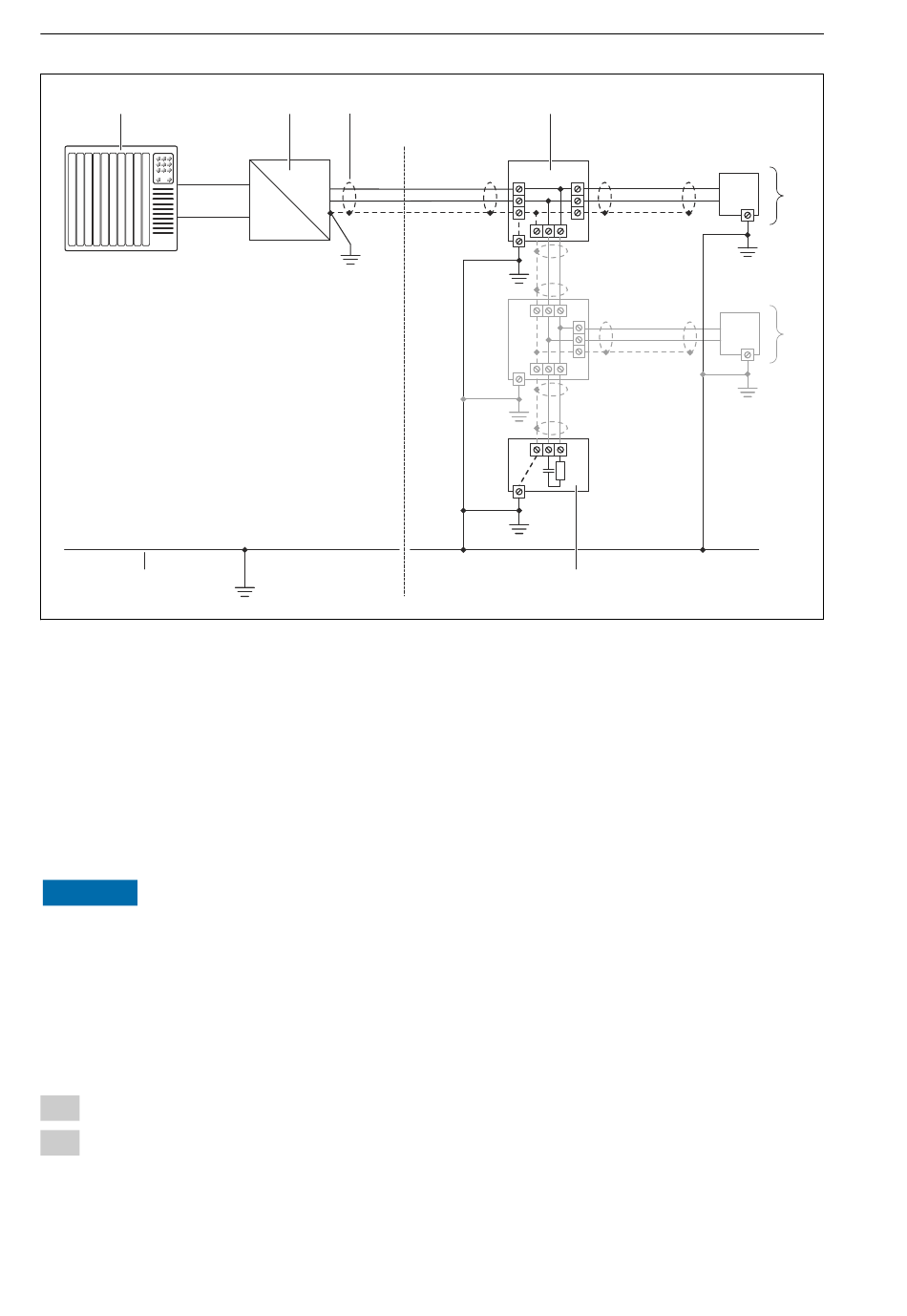

1 Automatisierungsgerät (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
HINWEIS
In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verur-
sacht netzfrequente Ausgleichströme!
Beschädigung des Kabelschirms der Busleitung.
‣
Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter
erden. Den nicht angeschlossenen Schirm isolieren.
7.1.6 Messgerät vorbereiten
1. Wenn vorhanden: Blindstopfen entfernen.
2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des
Messgeräts möglich. Passende, der Schutzart entsprechende Kabelverschraubun-
gen verwenden.
Wenn Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen
(→  23).
30
2 3
+
-
6
. -
4
6
6
6
7
Proline Promass F 100
+
5
-
6
+
5
-
6
A0019004
