Anleitung
G3 Automatikbefüllung mit
Absperrventil, Umrüstsatz für
Behälter und O-Ring
Wird zur Umrüstung eines 2L- oder größeren G3 Pumpenbehälters auf
einen 4L- oder größeren Behälter mit Automatikbefüllung mit Absperrventil
verwendet. Nur zur Verwendung bei Fettanwendungen. Anwendung
nur durch geschultes Personal.
Teile-Nr.:
571286 - 4 Liter
571287 - 8 Liter
571288 - 12 Liter
571289 - 16 Liter
Wichtige Sicherheitshinweise
Lesen Sie alle Warnungen und
Anweisungen in dieser Anleitung und
in der Ihrem Gerät beiliegenden
G3-Pumpenanleitung. Bewahren
Sie diese Anleitungen sorgfältig auf.
3A5195A
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco G3
Inhaltszusammenfassung für Graco G3

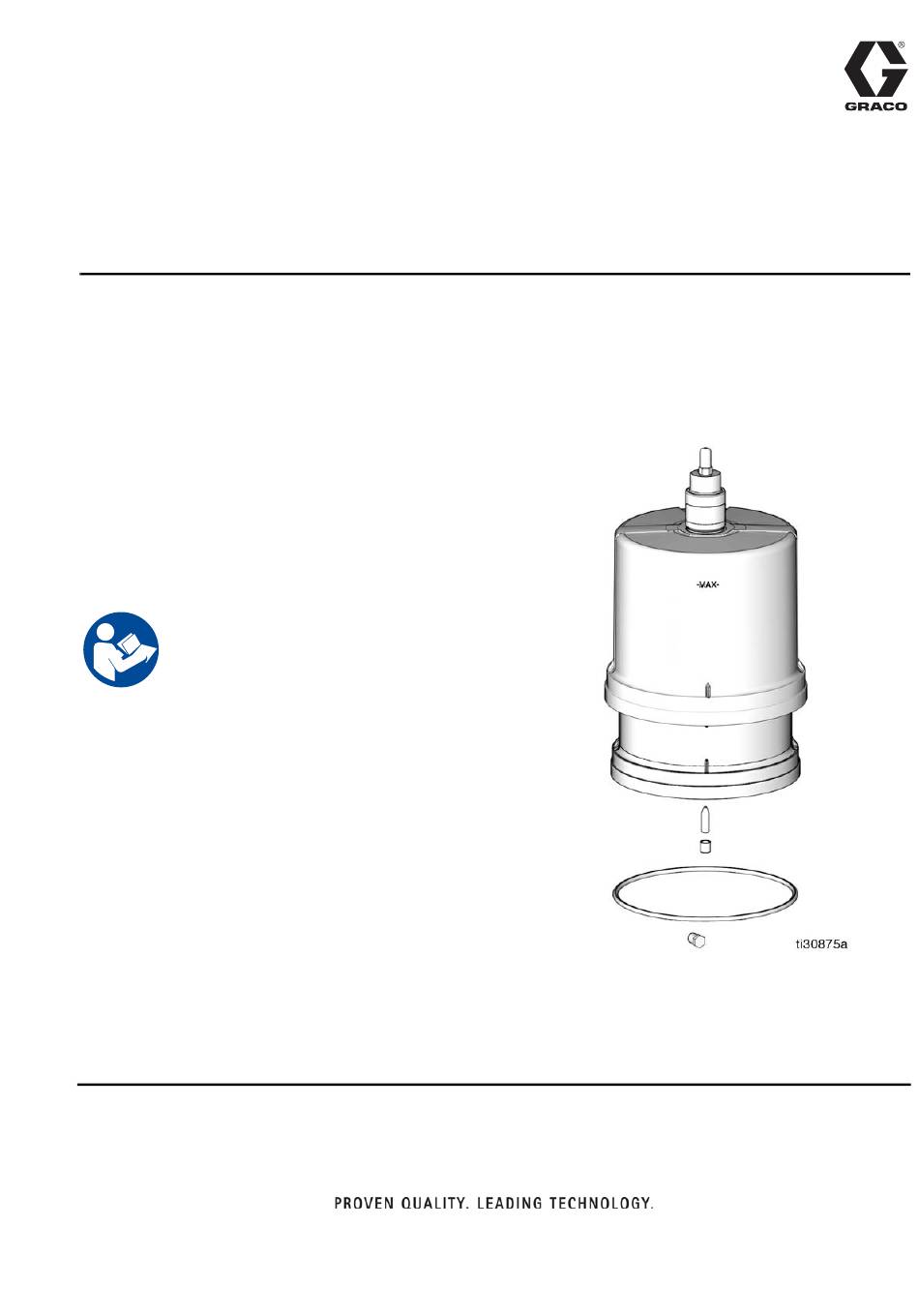

- Seite 1 G3 Automatikbefüllung mit Absperrventil, Umrüstsatz für 3A5195A Behälter und O-Ring Wird zur Umrüstung eines 2L- oder größeren G3 Pumpenbehälters auf einen 4L- oder größeren Behälter mit Automatikbefüllung mit Absperrventil verwendet. Nur zur Verwendung bei Fettanwendungen. Anwendung nur durch geschultes Personal.
-
Seite 2: Pumpe Auseinanderbauen
Anleitung Anleitung Pumpe auseinanderbauen Die in dieser Anleitung verwendeten Bezugszahlen entsprechen den Teilen im Satz und sind auf Seite 11 Druckentlastung angegeben. Mit einem Alpha-Zeichen gekennzeichnete Teile sind vom Benutzer bereitgestellte oder bereits Jedes Mal, wenn dieses Symbol erscheint, installierte Komponenten. muss die Druckentlastung durchgeführt werden. -
Seite 3: Wiederzusammenbau
Anleitung 8. Den O-Ring vom Adapterring abnehmen. 3. Das Außengewinde am Adapterring (2) und die Außenseite des großen O-Ringes (1) großzügig entfetten. 4. Den neuen Behälter mit Automatikbefüllung mit Absperrventil (7) über den Adapter (2) einsetzen. HINWEIS: Darauf achten, dass das Ende des Rohres, das von der Automatikbefüllung mit Absperrventil durch die Behältermitte verläuft, über dem spitzen Ende des Ausrichtstiftes (6) sitzt A... - Seite 4 Adapterplatte (2) eingegossenen Kreisanzeige (9b) nach unten verläuft, ausrichten (siehe A . 8). ACHTUNG Achten Sie beim Einbauen des Behälters darauf, dass der O-Ring nicht eingeklemmt wird. Wenn der O-Ring nicht richtig installiert wird, kann Schmierfett am Boden des G3-Behälters austreten. 3A5195A...
-
Seite 5: Installation
Installation Installation WARNHINWEIS GEFAHR DURCH TEILERISS Der zulässige Betriebsüberdruck jeder einzelnen Systemkomponente kann unterschiedlich sein. Um die Gefahr eines Überdrucks in einem Teil des Systems zu vermeiden, müssen Sie die Werte der Betriebsüberdrücke jeder einzelnen Komponente kennen. Niemals darf der zulässige Betriebsüberdruck der schwächsten Komponente überschritten werden. -
Seite 6: Typische Installation - Mit Externem Füllverteiler
Installation Typische Installation - mit externem Füllverteiler Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Ihr Graco-Händler hilft Ihnen gerne bei der Planung eines auf Ihre Anforderungen abgestimmten Systems. Legende: G3-Pumpe Automatikbefüllung mit Absperrventil... -
Seite 7: Optionale Installation - Ohne Externem Füllverteiler
Optionale Installation - ohne externem Füllverteiler Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Ihr Graco-Händler hilft Ihnen gerne bei der Planung eines auf Ihre Anforderungen abgestimmten Systems. HINWEIS: Die Pumpe der Fernfüllstation steht still (keine Rücklaufleitung), wenn der Behälter voll ist. Wenn die Pumpe nicht stillsteht (keine Rücklaufleitung), befindet sich eine Undichtigkeit im System. -
Seite 8: Setup Der Automatikbefüllung Mit Absperrventil
Setup der Automatikbefüllung mit Absperrventil Setup der Automatikbefüllung mit Absperrventil Die Automatikbefüllung mit Absperrventil wird zum Schmiermittel einfüllen Nachfüllen des G3-Behälters in einem automatischen So sorgen Sie für eine optimale Leistung der Schmiersystem verwendet. Wenn dem Behälter Material G3-Schmiermittelpumpe: zugeführt wird, drückt es das Plattenventil nach oben zur Behälteroberseite. - Seite 9 4. Die Versorgungsleitung (G) zwischen der Pumpe (F) der Fernfüllstation und der mit einem „I“ gekennzeichneten Anschlussöffnung der Füllkupplung anschließen. 5. Die Pumpe (F) der Fernfüllstation einschalten. 6. Wenn der G3-Behälter (D) gefüllt ist: • die Pumpe (F) der Fernfüllstation setzt aus (geschlossenes System), •...
- Seite 10 Reinigung, Prüfung oder Wartung des Geräts immer 3. Die Pumpe (F) der Fernfüllstation einschalten und die Druckentlastung durchführen. den G3-Behälter (D) füllen, bis der Anzeigestift am a. Zur Druckentlastung zwischen Befüllpumpe (F) Ventil der Automatikbefüllung wie in A . 13 gezeigt und Automatikbefüllung mit Absperrventil (B), ist...
- Seite 11 Teile Teile Pos. Beschreibung O-RING, oval, 8,475 ID ADAPTER, Behälter O-RING, schwarz ARM, groß, Abstreifer STIFT, Ausrichtungs- BEHÄLTER, AFSO* STOPFEN, 1/4 MP mit Sechskant *4L, 8L, 12L oder 16L Volumen. Siehe Teilenummer des Satzes auf dem Deckblatt dieses Handbuchs. 3A5195A...
-
Seite 12: Informationen Über Graco
Übersetzung der Originalbetriebsanleitung. This manual contains German. MM 3A5051 Graco Headquarters: Minneapolis International Offices: Belgium, China, Japan, Korea GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA Copyright 2017, Graco Inc. Alle Produktionsstandorte von Graco sind zertifiziert nach ISO 9001. www.graco.com...
