Proline t-mass 65 FOUNDATION Fieldbus
Bauform / Maße
Gewicht
Werkstoffe
Endress+Hauser

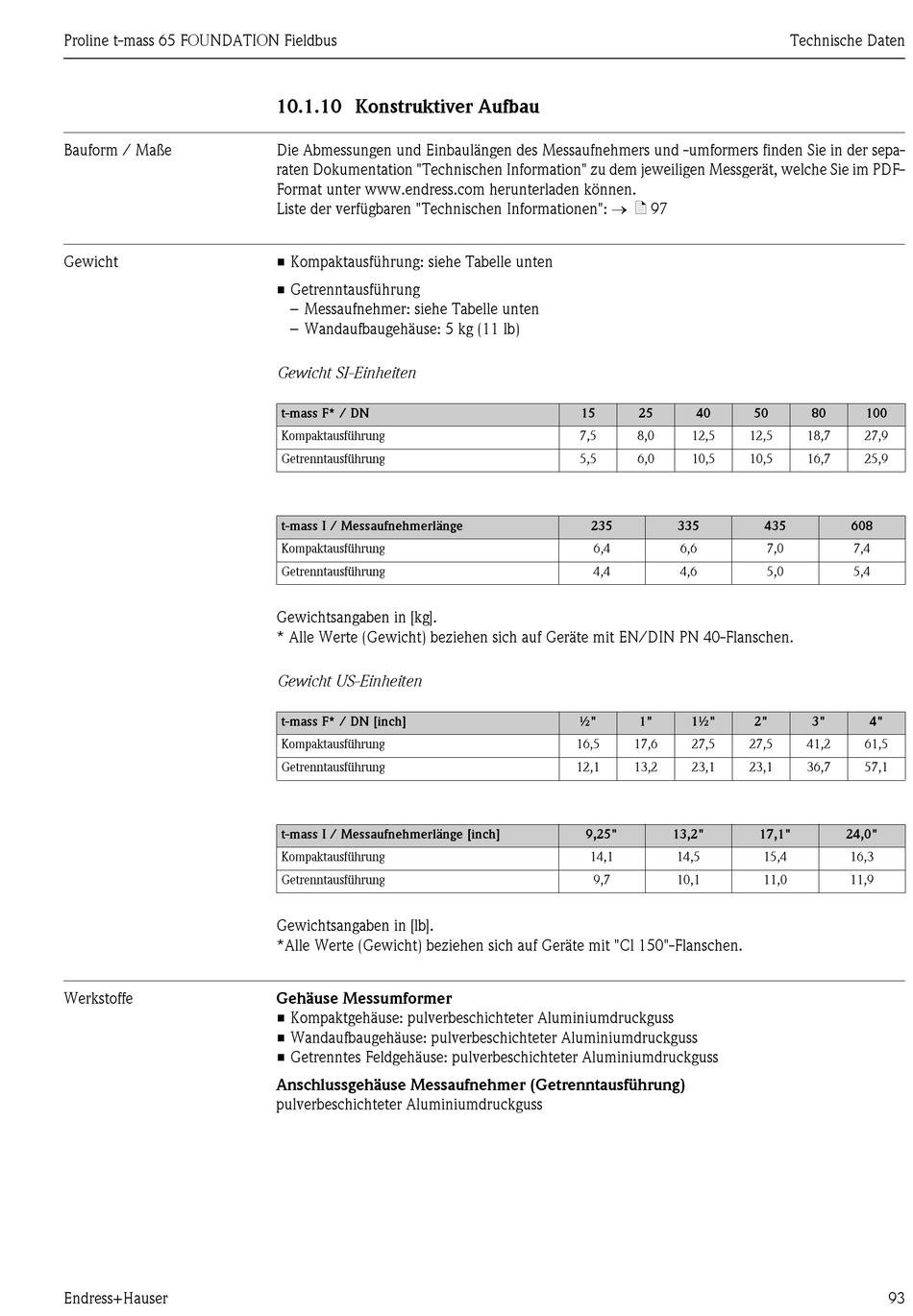

10.1.10 Konstruktiver Aufbau
Die Abmessungen und Einbaulängen des Messaufnehmers und -umformers finden Sie in der sepa-
raten Dokumentation "Technischen Information" zu dem jeweiligen Messgerät, welche Sie im PDF-
Format unter www.endress.com herunterladen können.
Liste der verfügbaren "Technischen Informationen": ä 97
• Kompaktausführung: siehe Tabelle unten
• Getrenntausführung
– Messaufnehmer: siehe Tabelle unten
– Wandaufbaugehäuse: 5 kg (11 lb)
Gewicht SI-Einheiten
t-mass F* / DN
Kompaktausführung
Getrenntausführung
t-mass I / Messaufnehmerlänge
Kompaktausführung
Getrenntausführung
Gewichtsangaben in [kg].
* Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.
Gewicht US-Einheiten
t-mass F* / DN [inch]
Kompaktausführung
Getrenntausführung
t-mass I / Messaufnehmerlänge [inch]
Kompaktausführung
Getrenntausführung
Gewichtsangaben in [lb].
*Alle Werte (Gewicht) beziehen sich auf Geräte mit "Cl 150"-Flanschen.
Gehäuse Messumformer
• Kompaktgehäuse: pulverbeschichteter Aluminiumdruckguss
• Wandaufbaugehäuse: pulverbeschichteter Aluminiumdruckguss
• Getrenntes Feldgehäuse: pulverbeschichteter Aluminiumdruckguss
Anschlussgehäuse Messaufnehmer (Getrenntausführung)
pulverbeschichteter Aluminiumdruckguss
15
25
40
7,5
8,0
12,5
5,5
6,0
10,5
235
335
6,4
6,6
4,4
4,6
½"
1"
1½"
16,5
17,6
27,5
12,1
13,2
23,1
9,25"
13,2"
14,1
14,5
9,7
10,1
Technische Daten
50
80
100
12,5
18,7
27,9
10,5
16,7
25,9
435
608
7,0
7,4
5,0
5,4
2"
3"
4"
27,5
41,2
61,5
23,1
36,7
57,1
17,1"
24,0"
15,4
16,3
11,0
11,9
93
