Endress+Hauser Proline t-mass 65 FOUNDATION Fieldbus Betriebsanleitung Seite 83

Proline t-mass 65 FOUNDATION Fieldbus
Endress+Hauser
1
6
5
7.1
7.2
7.3
3

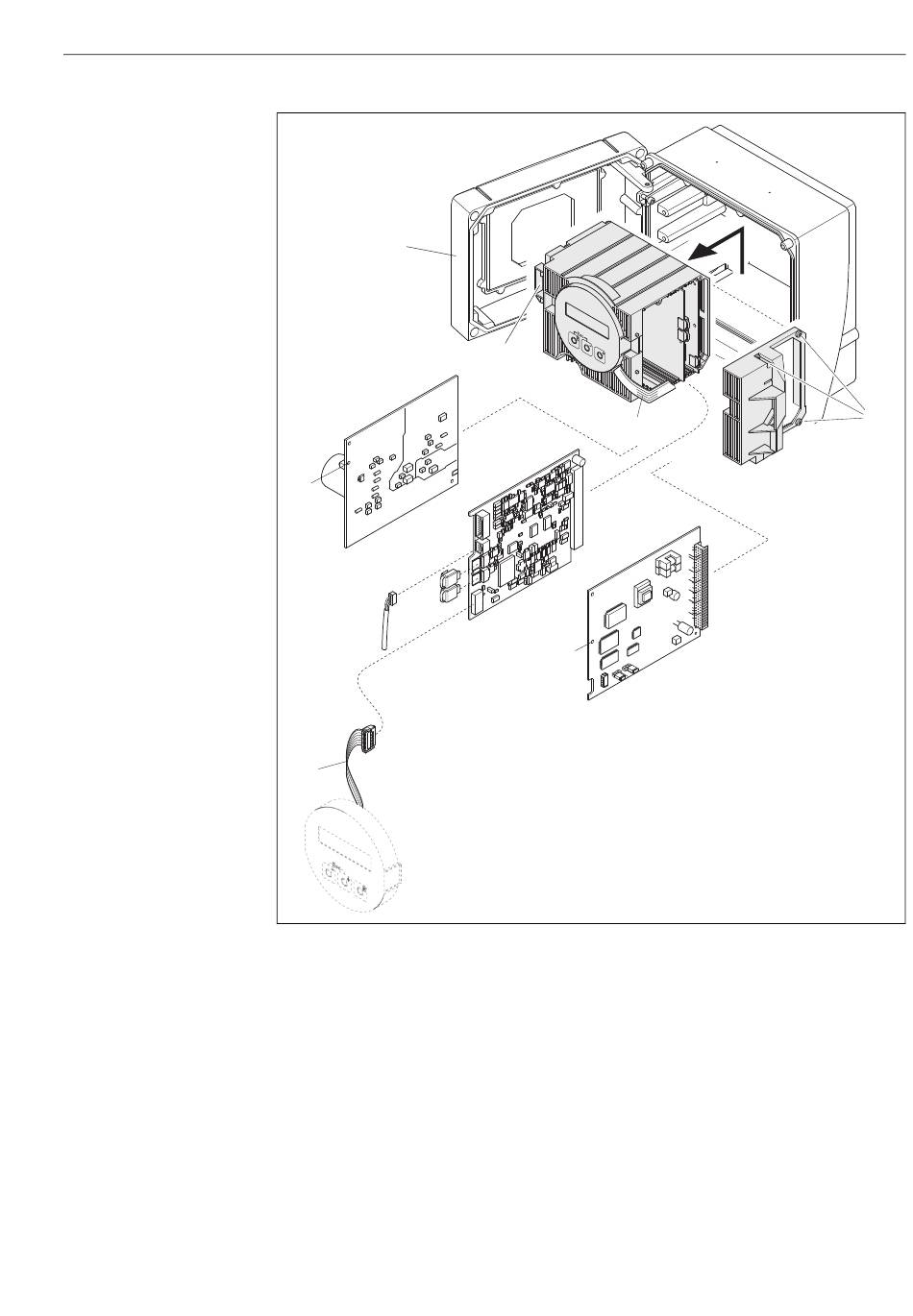

Abb. 37: Feldgehäuse: Ein- und Ausbau der Elektronikplatinen
1 Gehäuseabdeckung
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben der Elektronikraum-Abdeckung
5 Öffnung zum Einbauen/Ausbauen von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Signalkabel (Sensor)
7.2 HistoROM/S-DAT (Sensor-Datenspeicher)
7.3 HistoROM/T-DAT (Messumformer-Datenspeicher)
8 I/O-Platine
2
3
7
8
5
Störungsbehebung
4
A0014978
83
