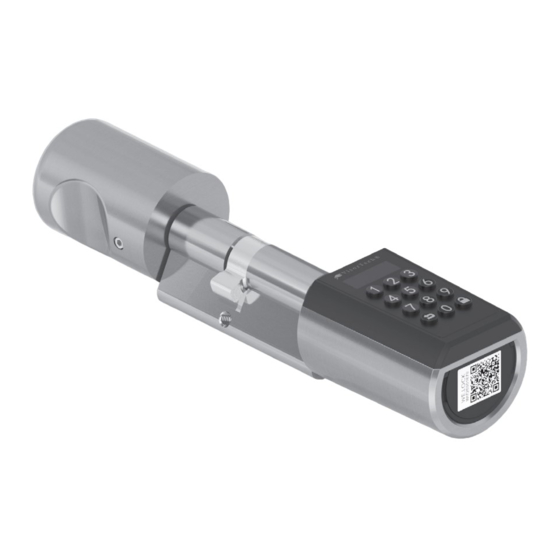

Elektronischer Tür-Schließzylinder mit Transponder-Schlüssel und Zahlen-Code Bedienungsanleitung ZX-5112-675...
Seite 2
Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
IHR NEUER ELEKTRONISCHER TÜR-SCHLIESSZYLINDER Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses Schließzylinders. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren Schließzylinder optimal einsetzen können. HINWEIS: Für dieses Produkt steht eine Video- Installationsanleitung zur Verfügung.
über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt ZX-5112-675 in Übereinstimmung mit der Funkanlagen- Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter...
PRODUKTDETAILS 1. Türknauf-Schraube 2. Türknauf 3. Zylinderkern-Schraube 4. Nocken 5. Einstellbare Verbindung 1. Display 2. Tastenfeld/ Kartenkontaktfeld 3. Gehäuseschraube 4. Micro-USB-Port 5. Batteriefach-Schraube HINWEIS: Auf dem Mittelteil des Geräts befindet sich das Super-Admin-Passwort. Dieses besteht aus den letzten acht Ziffern der Geräte-ID. Notieren Sie sich das Super-Admin-Passwort und bewahren Sie es an einem sicheren Ort auf, bevor Sie das Schloss einbauen.
INBETRIEBNAHME 1. Batterien einlegen 1. Drehen Sie den Tür-Schließzylinder mit dem Tastenfeld nach oben. 2. Öffnen Sie die Klappe, auf der auch der QR-Code zu sehen ist, indem Sie sie nach oben ziehen. 3. Entfernen Sie die Batteriefach-Schraube. 4. Ziehen Sie das Aluminium-Gehäuse ab. 5.
Seite 8
Schieben Sie die Achse mit Tastenfeld von vorne durch Ihr Türschloss und richten Sie sie in der Mitte aus. Sobald sie ausgerichtet ist, können Sie die Türriegel durch Drehen der Achse verriegeln. Schrauben Sie dann die M5-Schraube wieder in die Tür. Achten Sie darauf, dass die Löcher der Achse nach oben zeigen.
3. Admin-Passwort ändern Beim ersten Gebrauch und nach jedem Zurücksetzen auf den Werkszustand werden Sie nach Eingabe des Standard- Admins-Passwortes dazu aufgefordert, ein neues Admin- Passwort anzulegen. 1. Drücken Sie eine beliebige Taste des Tastenfelds. Das Tastenfeld leuchtet blau, im Display werden zuerst Logo und Batteriestand und dann Datum &...
VERWENDUNG 1. Übersicht Hauptmenü 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. 3. Geben Sie das Admin-Passwort ein. Drücken Sie dann die Schloss-Taste. 4. Drücken Sie die dem gewünschten Menüpunkt entsprechende Zahl, um diesen auszuwählen bzw. anzuzeigen.
2. Schloss öffnen 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Legen Sie nun den Transponder auf das Zahlenfeld. Oder geben Sie Ihr Passwort ein und drücken Sie die Schloss-Taste. HINWEIS: Wird ein nicht angemeldeter Transponder verwendet oder ein falsches Passwort eingegeben, leuchten die Tasten 4, 5, 7 und 8 rot.
Ist ein Passwort zu kurz/lang, wurde bereits vergeben oder wurde falsch eingegeben, wird im Display eine entsprechende Fehlermeldung angezeigt. • Wrong Length: Passwort zu kurz/lang (6 – 12 Zahlen) • Diff Passwd: Passwörter stimmen nicht überein • Duplicated: Passwort wurde bereits vergeben 3.2.
4. Transponder-Schüssel HINWEIS: Im Werkszustand kann das Schloss von jedem beliebigen Transponder-Schlüssel geöffnet werden. Erst nach einrichten des neuen Admin-Passworts müssen die Transponder-Schlüssel angemeldet sein, um das Schloss öffnen zu können. 4.1. Neuen Transponder-Schlüssel hinzufügen HINWEIS: Es können bis zu 20 Transponder-Schlüssel hinzugefügt werden.
7. Drücken Sie die Schloss-Taste. Im Display wird die Erfolgsmeldung Succeed! angezeigt, die Tasten 5,6,8 und 9 leuchten grün. Nach kurzer Zeit kehren Sie ins Card-Menü zurück. 4.3. Alle Transponder-Schlüssel löschen 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt.
6. Einstellungen 6.1. Tastenton ein-/ausschalten Standardmäßig wird jeder Tastendruck von einem Signalton begleitet. Dieser Signalton kann im Einstellungsmenü ein- oder ausgeschaltet werden. 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. 3. Geben Sie das Admin-Passwort ein. Drücken Sie dann die Schloss-Taste.
6.3. Entsperrungs-Zeitspanne einstellen Standardmäßig ist das Schloss nach Eingabe des Passworts oder Auflegen des Transponders 10 Sekunden entsperrt. Stellen Sie gegebenenfalls die gewünschte Zeitspanne (5 – 14 Sekunden) ein 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt.
7.2. Admin-Passwort ist NICHT bekannt Ihr Schloss ist mit einem Super-Admin-Passwort versehen. Dieses kann nicht geändert werden und besteht aus den letzten acht Ziffern der Schloss-ID. Diese finden Sie direkt auf dem Mittelteil des Geräts. 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2.
TECHNISCHE DATEN Stromversorgung 3× AAA Batterien, 1,5 V Transponder-Schlüssel max. 20 Anzahl Passwörter max. 10 (1 Admin, 9 Benutzer) Motor Mabuchi Motor Sicherheitslevel Super B Level Druckfestigkeit Über 10 Mio. Mal Betriebsstrom < 135 mA Schlaf-Modus < 10 μA Strömungsverlust Betriebstemperatur -40 °C bis 80 °C Batterielebenszeit...
Seite 21
Cylindre de porte électronique à code numérique et clé à transpondeur Mode d'emploi ZX-5112-675...
Seite 23
TABLE DES MATIÈRES Cylindre de porte électronique ........4 Contenu ...................4 Accessoires requis ..............4 Accessoire en option ............4 Consignes préalables ............. 5 Consignes de sécurité ...............5 Consignes pour le traitement des déchets ......5 Déclaration de conformité ............6 Description du produit ........... 7 Mise en marche ...............
CYLINDRE DE PORTE ÉLECTRONIQUE Chère cliente, cher client, Nous vous remercions d'avoir choisi ce cylindre de serrure. A n d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Cylindre de porte •...
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi a n de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur.
Déclaration de conformité La société PEARL.GmbH déclare ce produit ZX-5112 conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/ UE, concernant la compatibilité électromagnétique, et 2014/53/UE, concernant la mise à...
DESCRIPTION DU PRODUIT 1. Vis du bouton de porte 2. Bouton de porte 3. Vis du noyau de cylindre 4. Ergot 5. Raccord réglable 1. Écran 2. Clavier / Zone de contact des cartes 3. Vis du boîtier 4. Port Micro-USB 5.
MISE EN MARCHE 1. Insérer les piles 1. Retournez le cylindre, le clavier vers le haut. 2. Ouvrez le cache marqué d'un code QR en le tirant vers le haut. 3. Ôtez la vis du compartiment à pile. 4. Sortez le boîtier en aluminium. 5.
Une fois mis en place, vous pouvez bloquer le verrou en tournant l'axe. Vissez à nouveau la vis M5 dans la porte. Veillez à ce que les trous de l'axe soient orientés vers le haut. Remettez le bouton de porte en place sur l'axe et vissez-le fermement.
Seite 30
touche Cadenas. 6. L'écran a che Succeed!, les touches 5, 6, 8 et 9 brillent en vert. 7. Vous accédez alors au menu principal. Après 5 - 6 secondes sans saisie, l'écran s'éteint.
UTILISATION 1. Vue d'ensemble 1. Appuyez sur n'importe quelle touche du clavier. 2. Appuyez sur le bouton Cadenas avant que l'écran ne s'éteigne. 3. Saisissez le mot de passe administrateur. Appuyez ensuite sur la touche Cadenas. 4. Appuyez sur le chi re correspondant à l'élément de menu souhaité...
touches 4, 5, 7 et 8 s'allument en rouge. 3. La serrure est déverrouillée. NOTE : Si, cinq fois de suite, vous utilisez un transpondeur non enregistré ou composez un mot de passe erroné, le cadenas se verrouille pendant trois minutes.
3.2. Supprimer un seul utilisateur 1. Appuyez sur n'importe quelle touche du clavier. 2. Appuyez sur le bouton Cadenas avant que l'écran ne s'éteigne. 3. Saisissez le mot de passe administrateur. Appuyez ensuite sur la touche Cadenas. 4. Appuyez sur la touche 1 puis sur la touche Cadenas. 5.
4.1. Ajouter une clé à transpondeur NOTE : Vous pouvez ajouter jusqu'à 20 clés à transpondeur. 1. Appuyez sur n'importe quelle touche du clavier. 2. Appuyez sur le bouton Cadenas avant que l'écran ne s'éteigne. 3. Saisissez le mot de passe administrateur. Appuyez ensuite sur la touche Cadenas.
ne s'éteigne. 3. Saisissez le mot de passe administrateur. Appuyez ensuite sur la touche Cadenas. 4. Appuyez sur la touche 2 puis sur la touche Cadenas. 5. Appuyez sur la touche 3 puis sur la touche Cadenas. 6. L'écran a che Delete All? 1.Y 2.N : 0. Appuyez sur la touche 1 puis sur la touche Cadenas.
6.2. Avertissement en cas de piles faibles Si cette fonction est activée, vous êtes averti lorsque la pile est faible, ce qui vous laisse su samment de temps pour la remplacer par une nouvelle. 1. Appuyez sur n'importe quelle touche du clavier. 2.
7. Réinitialiser le cylindre 7.1. Vous connaissez le mot de passe administrateur Si vous connaissez le mot de passe administrateur, veuillez suivre les étapes ci-dessous pour réinitialiser le cylindre : 1. Appuyez sur n'importe quelle touche du clavier. 2. Appuyez sur le bouton Cadenas avant que l'écran ne s'éteigne.
PROTECTION DES DONNÉES Avant de transférer l'appareil à un tiers, de le faire réparer ou même de le renvoyer, veuillez respecter les étapes suivantes : • Supprimez toutes les données. • Restaurez les réglages par défaut de l'appareil. CARACTÉRISTIQUES TECHNIQUES Alimentation 3×...
