Verwandte Anleitungen für VisorTech NX-4349-675
Inhaltszusammenfassung für VisorTech NX-4349-675

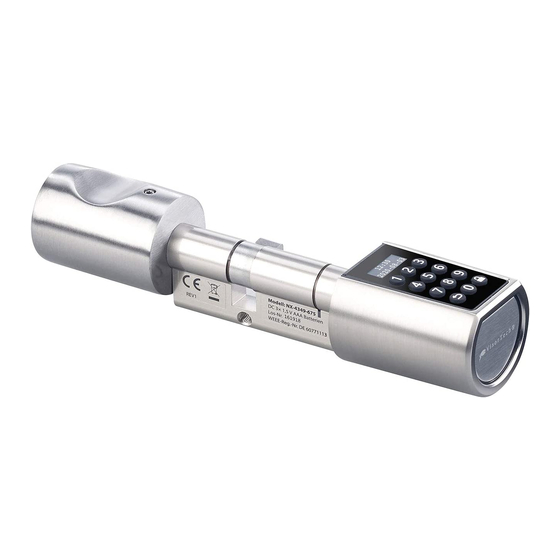

- Seite 1 Elektronischer Tür-Schließzylinder mit Transponder-Schlüssel und Zahlen-Code Bedienungsanleitung NX-4349-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.visor-tech.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neuer elektronischer Tür-Schließzylinder ....4 Lieferumfang .................4 Zusätzlich benötigt: .............4 Optionales Zubehör ..............4 Wichtige Hinweise zu Beginn......... 5 Sicherheitshinweise ..............5 Wichtige Hinweise zur Entsorgung ........5 Konformitätserklärung ..............5 Produktdetails ..............6 Inbetriebnahme .............. 7 1. Batterien einlegen ..............7 2. Installation .................7 3. -
Seite 4: Ihr Neuer Elektronischer Tür-Schließzylinder
IHR NEUER ELEKTRONISCHER TÜR-SCHLIESSZYLINDER Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses Schließzylinders. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und beachten Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren Schließzylinder optimal einsetzen können. HINWEIS: Für dieses Produkt steht eine Video- Installationsanleitung zur Verfügung. -
Seite 5: Wichtige Hinweise Zu Beginn
über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-4349-675 in Übereinstimmung mit der Funkanlagen- Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter... -
Seite 6: Produktdetails
PRODUKTDETAILS 1. Türknauf-Schraube 2. Türknauf 3. Zylinderkern-Schraube 4. Nocken 5. Einstellbare Verbindung 1. Display 2. Tastenfeld/ Kartenkontaktfeld 3. Gehäuseschraube 4. Batteriefach 5. Batteriefach-Schraube HINWEIS: Auf dem Mittelteil des Geräts befindet sich das Super-Admin-Passwort. Dieses besteht aus den letzten acht Ziffern der Geräte-ID. Notieren Sie sich das Super-Admin-Passwort und bewahren Sie es an einem sicheren Ort auf, bevor Sie das Schloss einbauen. -
Seite 7: Inbetriebnahme
INBETRIEBNAHME 1. Batterien einlegen Schrauben Sie mit den Schraubenzieher die Gehäuse- Schraube heraus und halten Sie das Tastenfeld nach unten. Ziehen Sie das Gehäuse ab. Schieben Sie das Batteriefach in Pfeilrichtung auf und legen Sie drei Batterien ein. Achten Sie dabei auf die im Batteriefach angegebene Polarität. - Seite 8 chieben Sie die Achse mit Tastenfeld von vorne durch Ihr Türschloss und richten Sie sie in der Mitte aus. Sobald sie ausgerichtet ist, können Sie die Türriegel durch Drehen der Achse verriegeln. Schrauben Sie dann die M5-Schraube wieder in die Tür. Achten Sie darauf, dass die Löcher der Achse nach oben zeigen.
-
Seite 9: Admin-Passwort Ändern
3. Admin-Passwort ändern Beim ersten Gebrauch und nach jedem Zurücksetzen auf den Werkszustand werden Sie nach Eingabe des Standard- Admins-Passwortes dazu aufgefordert, ein neues Admin- Passwort anzulegen. 1. Drücken Sie eine beliebige Taste des Tastenfelds. Das Tastenfeld leuchtet blau, im Display werden zuerst Logo und Batteriestand und dann Datum &... -
Seite 10: Verwendung
VERWENDUNG 1. Übersicht Hauptmenü 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. 3. Geben Sie das Admin-Passwort ein. Drücken Sie dann die Schloss-Taste. 4. Drücken Sie die dem gewünschten Menüpunkt entsprechende Zahl, um diesen auszuwählen bzw. anzuzeigen. -
Seite 11: Schloss Öffnen
2. Schloss öffnen 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Legen Sie nun den Transponder auf das Zahlenfeld. Oder geben Sie Ihr Passwort ein und drücken Sie die Schloss-Taste. HINWEIS: Wird ein nicht angemeldeter Transponder verwendet oder ein falsches Passwort eingegeben, leuchten die Tasten 4, 5, 7 und 8 rot. -
Seite 12: Einzelne Benutzer Löschen
Ist ein Passwort zu kurz/lang, wurde bereits vergeben oder wurde falsch eingegeben, wird im Display eine entsprechende Fehlermeldung angezeigt. • Wrong Length: Passwort zu kurz/lang (6 – 12 Zahlen) • Diff Passwd: Passwörter stimmen nicht überein • Duplicated: Passwort wurde bereits vergeben 3.2. -
Seite 13: Transponder-Schüssel
4. Transponder-Schüssel HINWEIS: Im Werkszustand kann das Schloss von jedem beliebigen Transponder-Schlüssel geöffnet werden. Erst nach einrichten des neuen Admin-Passworts müssen die Transponder-Schlüssel angemeldet sein, um das Schloss öffnen zu können. 4.1. Neuen Transponder-Schlüssel hinzufügen HINWEIS: Es können bis zu 20 Transponder-Schlüssel hinzugefügt werden. -
Seite 14: Alle Transponder-Schlüssel Löschen
7. Drücken Sie die Schloss-Taste. Im Display wird die Erfolgsmeldung Succeed! angezeigt, die Tasten 5,6,8 und 9 leuchten grün. Nach kurzer Zeit kehren Sie ins Card-Menü zurück. 4.3. Alle Transponder-Schlüssel löschen 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. -
Seite 15: Einstellungen
6. Einstellungen 6.1. Tastenton ein-/ausschalten Standardmäßig wird jeder Tastendruck von einem Signalton begleitet. Dieser Signalton kann im Einstellungsmenü ein- oder ausgeschaltet werden. 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. 3. Geben Sie das Admin-Passwort ein. Drücken Sie dann die Schloss-Taste. -
Seite 16: Entsperrungs-Zeitspanne Einstellen
6.3. Entsperrungs-Zeitspanne einstellen Standardmäßig ist das Schloss nach Eingabe des Passworts oder Auflegen des Transponders 10 Sekunden entsperrt. Stellen Sie gegebenenfalls die gewünschte Zeitspanne (5 – 14 Sekunden) ein 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. Drücken Sie die Schloss-Taste bevor das Display erlischt. -
Seite 17: Admin-Passwort Ist Nicht Bekannt
7.2. Admin-Passwort ist NICHT bekannt Ihr Schloss ist mit einem Super-Admin-Passwort versehen. Dieses kann nicht geändert werden und besteht aus den letzten acht Ziffern der Schloss-ID. Diese finden Sie direkt auf dem Mittelteil des Geräts. 1. Drücken Sie eine beliebige Taste des Tastenfelds. 2. -
Seite 18: Problemlösung
PROBLEMLÖSUNG Wenn die Silikonhülle für den Außengriff zwischen Griff und Schließzylinder (siehe Pfeil in Abb. 1) schleift oder das Drehen blockiert, öffnen Sie das Batteriefach wie unter Batterien einlegen beschrieben. Entnehmen Sie dann die mittlere Batterie und lösen Sie die darunter liegende Madenschraube mit dem beiliegenden kleinen Schraubenzieher. -
Seite 19: Technische Daten
TECHNISCHE DATEN Stromversorgung 3× AAA Batterien, 1,5 V Transponder-Schlüssel max. 20 Anzahl Passwörter max. 10 (1 Admin, 9 Benutzer) Motor Mabuchi Motor Sicherheitslevel Super B Level Druckfestigkeit Über 10 Mio. Mal Betriebsstrom < 135 mA Schlaf-Modus < 10 μA Strömungsverlust Betriebstemperatur -40 °C bis 80 °C Batterielebenszeit... - Seite 20 Kundenservice: DE : +49 (0)7631-360-350 CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV8 / 20. 05. 2021 – EB//BS/FR//MF...
- Seite 21 Cylindre de porte électrique à codes 12 chiffres personnalisables et 3 clés à transpondeur Mode d'emploi NX4349...
- Seite 23 TABLE DES MATIÈRES Votre nouveau cylindre de serrure électronique ..4 Contenu ...................4 Accessoire requis (disponible séparément sur www.pearl.fr) : ................4 Accessoire en option (disponible séparément sur www.pearl.fr) : .................4 Consignes préalables ............5 Consignes de sécurité ...............5 Consignes importantes pour le traitement des déchets ...5 Déclaration de conformité...
-
Seite 24: Votre Nouveau Cylindre De Serrure Électronique
VOTRE NOUVEAU CYLINDRE DE SERRURE ÉLECTRONIQUE Chère cliente, cher client, Nous vous remercions d'avoir choisi ce cylindre de serrure. Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu •... -
Seite 25: Consignes Préalables
CONSIGNES PRÉALABLES Consignes de sécurité • Ce mode d'emploi vous permet de vous familiariser avec le fonctionnement du produit. Conservez précieusement ce mode d'emploi afin de pouvoir le consulter en cas de besoin. • Pour connaître les conditions de garantie, veuillez contacter votre revendeur. -
Seite 26: Déclaration De Conformité
Déclaration de conformité La société PEARL.GmbH déclare le produit, NX-4349, conforme aux directives actuelles suivantes du Parlement Européen : 2011/65/UE, relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, 2014/30/ UE, concernant la compatibilité électromagnétique, et 2014/53/UE, concernant la mise à... -
Seite 27: Description Du Produit
DESCRIPTION DU PRODUIT 1. Vis du bouton de porte 2. Bouton de porte 3. Vis du noyau de cylindre 4. Ergot 5. Raccord réglable 1. Écran 2. Clavier / Zone de contact des cartes 3. Vis du boîtier 4. Compartiment à piles 5. -
Seite 28: Mise En Marche
MISE EN MARCHE 1. Insérer les piles À l'aide du tournevis, dévissez la vis du boîtier et tenez le clavier par le bas. Retirez le boîtier. Faites glisser le compartiment à piles dans le sens de la flèche, puis insérez trois piles. Ce faisant, veillez à respecter la polarité... - Seite 29 Insérez l'axe contenant le clavier à travers la serrure de votre porte, et centrez-la. Une fois mise en place, vous pouvez bloquer le verrou en tournant l'axe. Vissez à nouveau la vis M5 dans la porte. Veillez à ce que les trous de l'axe soient orientés vers le haut.
-
Seite 30: Modifier Le Mot De Passe Administrateur
3. Modifier le mot de passe administrateur Lors de la première utilisation et après chaque réinitialisation, vous serez invité à créer un nouveau mot de passe administrateur après avoir saisi le mot de passe par défaut. 1. Appuyez sur n'importe quelle touche du clavier. Le clavier s'allume en bleu, l'écran affiche d'abord le logo et le niveau des piles, puis la date et l'heure. -
Seite 31: Utilisation
UTILISATION 1. Aperçu du menu principal 1. Appuyez sur n'importe quelle touche du clavier. 2. Appuyez sur la touche de cadenas avant que l'écran ne s'éteigne. 3. Saisissez le mot de passe administrateur. Appuyez ensuite sur la touche de cadenas. 4. -
Seite 32: Ouvrir Le Cylindre
2. Ouvrir le cylindre 1. Appuyez sur n'importe quelle touche du clavier. 2. Placez le transpondeur sur le pavé numérique. Vous pouvez également saisir votre mot de passe puis appuyez à nouveau sur la touche de cadenas. NOTE : Si vous utilisez un transpondeur non enregistré ou si vous composez un mot de passe erroné, les touches 4, 5, 7 et 8 s'allument en rouge. -
Seite 33: Supprimer Un Utilisateur
En cas de mot de passe trop long/court, déjà attribué ou mal saisi, un message d'erreur correspondant s'affiche. • Wrong Length:Mot de passe trop long/court (6 – 12 chiffres) • Diff Passwd:Les mots de passe ne correspondent pas • Duplicated: Le mot de passe a déjà été attribué 3.2. -
Seite 34: Clé À Transpondeur
4. Clé à transpondeur NOTE : Par défaut, le cylindre peut être ouvert à l'aide de n'importe quelle clé à transpondeur. Une fois que vous avez défini le nouveau mot de passe administrateur, la clé à transpondeur doit être enregistrée pour pouvoir ouvrir le cylindre. 4.1. -
Seite 35: Supprimer Toutes Les Clés À Transpondeur
6. L'écran affiche Delete Card? ID : Saisissez l'ID du transpondeur que vous souhaitez supprimer. 7. Appuyez sur la touche de cadenas. L'écran affiche le message Succeed! et les touches 5, 6, 8 et 9 brillent en vert. Vous revenez au menu Card après un court instant. -
Seite 36: Réglages
6. Réglages 6.1. Activer/Désactiver la tonalité des touches Par défaut, chaque pression sur une touche est accompagnée d'un signal sonore. Ces signaux sonores peuvent être activés ou désactivés dans le menu Réglages. 1. Appuyez sur n'importe quelle touche du clavier. 2. -
Seite 37: Régler La Durée De Déverrouillage
6.3. Régler la durée de déverrouillage Par défaut, le cylindre est déverrouillé pendant 10 secondes après la saisie du mot de passe ou la reconnaissance de transpondeur. Réglez si besoin la durée souhaitée (5 – 14 secondes). 1. Appuyez sur n'importe quelle touche du clavier. 2. -
Seite 38: Mot De Passe Administrateur Inconnu
7.2. Mot de passe administrateur inconnu Votre cylindre est pourvu d'un mot de passe Super Admin. Celui-ci ne peut être changé et se compose des huit derniers chiffres de l'ID de l'appareil. Vous le trouvez directement sur la partie centrale de l'appareil. 1. -
Seite 39: Caractéristiques Techniques
Fig. 1 CARACTÉRISTIQUES TECHNIQUES Alimentation 3 piles AAA / 1,5 V Clé à transpondeur 20 max. Nombre de mots de 10 max. (1 administrateur, passe 9 utilisateurs) Moteur Moteur Mabuchi Niveau de sécurité Niveau Super B Résistance à la Plus de 10 millions de fois pression Courant de fonction- <... - Seite 40 Service commercial PEARL France : 0033 (0) 3 88 58 02 02 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV8 / 20. 05. 2021 – EB//BS/FR//MF...
