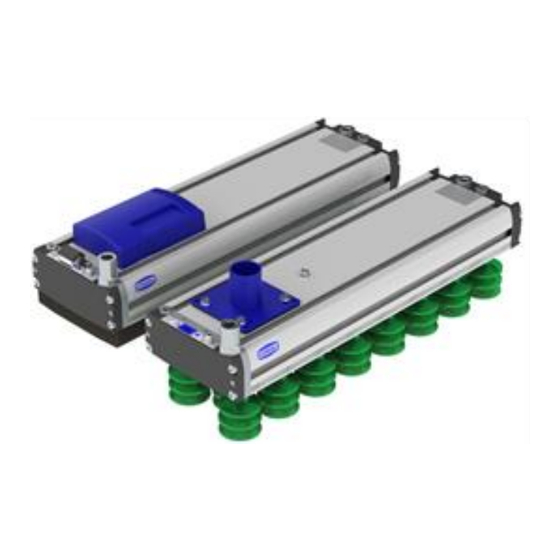

Flächensauggreifer FXP-i/ FMP-i
Kurz-Bedienungsanleitung
Hinweis: Diese Kurz-Bedienungsanleitung wurde in deutscher Sprache erstellt. Sie beschreibt die grundlegenden Funktionen
und dient erfahrenen Anwendern als Schnelleinstieg. Die vollständige Beschreibung ist der ausführlichen Betriebsanleitung
zu entnehmen unter www.schmalz.com, per NFC am Greifer oder auf Anfrage. Diese Kurz-Bedienungsanleitung erhebt
keinen Anspruch auf Vollständigkeit. Für künftige Verwendung aufbewahren. Technische Änderungen, Druckfehler und
Irrtümer vorbehalten.
J. Schmalz GmbH · Johannes-Schmalz-Str. 1 · D-72293 Glatten · T: +49 7443 2403-0
schmalz@schmalz.de
DE · 30.30.01.02952 · 00 · 07/21

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für schmalz FXP-i

  • Seite 1 Hinweis: Diese Kurz-Bedienungsanleitung wurde in deutscher Sprache erstellt. Sie beschreibt die grundlegenden Funktionen und dient erfahrenen Anwendern als Schnelleinstieg. Die vollständige Beschreibung ist der ausführlichen Betriebsanleitung zu entnehmen unter www.schmalz.com, per NFC am Greifer oder auf Anfrage. Diese Kurz-Bedienungsanleitung erhebt keinen Anspruch auf Vollständigkeit. Für künftige Verwendung aufbewahren. Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
  • Seite 2: Grundlegende Sicherheitshinweise

    Montage- und Einstellungsarbeiten dürfen nur von entsprechenden Fachkräften durchgeführt werden: • Geschultes Personal mit Industrieausbildung und produktspezifischer Einweisung. • Elektrische Arbeiten und Installationen dürfen nur von Elektrofachkräften durchgeführt werden. 2 Produktbeschreibung 2.1 Aufbau des Flächensauggreifers Flächensauggreifer FXP-i Flächensauggreifer FMP-i 2 / DE DE· 30.30.01.02952· 00 · 07/21...
  • Seite 3: Elektrische Parameter

    2.3 Elektrische Parameter Versorgungsspannung 24V ±10 % VDC (PELV Verpolungsschutz Stromaufnahme Typische Stromaufnahme Max. Stromaufnahme (an 24 V) FXP-i – xx – NC 50 mA 70 mA FMP-i – xx – NO 75 mA 115 mA NFC-Forum-Tag Typ 4 IO-Link IO-Link 1.1, Baudrate COM2 (38,4 kBit/s)
  • Seite 4: Mechanische Daten

    2.4 Mechanische Daten Volumenströme Anschluss Druckluft Max. Saugvermögen Luftverbrauch Ejektortyp [mm] [Nl/min] [Nl/min]* FXP-i-SW-442 12/9 1030 1xSEM-P 50 FXP-i-SW-640 12/9 1350 1xSEM-P 75 FXP-i-SW-838 12/9 1600 1xSEM-P 100 1xSEM-P 75 FXP-i-SW-1234 2x12/9 2940 1x SEM-P 100 FXP-i-SW-1432 2x12/9 3180 1000...
  • Seite 5: Funktionen Im Grundmenü

    Der Anzeigendurchlauf kehrt nach vollständigem Durchlauf wieder zur Vakuum-Anzeige zurück oder kann jederzeit durch Drücken einer beliebigen Taste unterbrochen werden. 3.2 Funktionen im Grundmenü Folgende Tabelle zeigt eine Übersicht der Anzeige-Codes und der Parameter im Grundmenü: Anzeige- Parameter Erläuterung Code Schaltpunkt 1 Ausschaltwert der Regelungsfunktion (Nur bei...
  • Seite 6: Lieferung Prüfen

    Der Lieferumfang kann der Auftragsbestätigung entnommen werden. Die Gewichte und Abmessungen sind in den Lieferpapieren aufgelistet. 1. Die gesamte Sendung anhand beiliegender Lieferpapiere auf Vollständigkeit prüfen. 2. Mögliche Schäden durch mangelhafte Verpackung oder durch den Transport sofort dem Spediteur und Schmalz melden. 5 Installationshinweise VORSICHT Unsachgemäße Installation oder Wartung Personen- oder Sachschäden!
  • Seite 7: Montage Elektrischer Anschluss

    Symbol braun Versorgungsspannung 24 V weiß Signaleingang "Saugen" blau Masse schwarz Ausgang "Teilekontrolle" (SP2) bzw. OUT / CQ IO-Link grau Signaleingang "Abblasen" rosa Nicht belegt — bei Verwendung eines Schmalz-Anschlusskabels Art.-Nr. 21.04.05.00488 7 / DE DE· 30.30.01.02952· 00 · 07/21...
  • Seite 8: Betrieb

    6 Betrieb Vor jeder Aktivierung des Systems sind folgende Tätigkeiten durchzuführen: 1. Vor jeder Inbetriebnahme prüfen, dass die Sicherheitseinrichtungen in einwandfreiem Zustand sind. 2. Den Flächensauggreifer auf sichtbare Schäden überprüfen und festgestellte Mängel sofort beseitigen oder dem Aufsichtspersonal melden. 3. Prüfen und sicherstellen, dass sich nur befugte Personen im Arbeitsbereich der Maschine oder Anlage aufhalten und, dass keine anderen Personen durch das Einschalten der Maschine gefährdet werden.
  • Seite 9 Process Data Input 4 bytes Process Data Output 2 bytes Alle Prozessdaten und Parameter siehe ausführliche Betriebsanleitung (Art. Nr. 30.30.01.02851). Diese ist erhältlich unter www.schmalz.com, per NFC am Greifer oder auf Anfrage an schmalz@schmalz.de 9 / DE DE· 30.30.01.02952· 00 · 07/21...
  • Seite 10 They are intended to provide a quick start for experienced users. The complete description of the device can be found in the detailed operating instructions at www.schmalz.com, via NFC on the Gripper or is available on request. These brief operating instructions make no claim to being exhaustive. Store in a safe place for future reference.
  • Seite 11: Fundamental Safety Instructions

    • Trained personnel with industrial training and product-specific instruction. • Electrical work and installations must only be carried out by qualified electrical specialists. 2 Product Description 2.1 Area gripper design Area gripper FXP-i Area gripper FMP-i 2 / EN EN· 30.30.01.02952 · 00 · 07/21...
  • Seite 12: Electrical Parameters

    Main body Sliding block strips Insert element for optimizing the flow Valve film Sealing plate Ejector assembly FXP-i (functional unit) Silencer FXP-i Valve assembly FMP-i (functional unit) Suction cup connection strip with suction Hose connector FMP-i cups End cover Balls for SVK technology (not for SW) 2.2 Connections...
  • Seite 13 Flow rates Compressed air Max. suction rate Air consumption Type Type of ejector connection [mm] [Nl/min] [Nl/min]* FXP-i-SW-442 12/9 1030 1xSEM-P 50 FXP-i-SW-640 12/9 1350 1xSEM-P 75 FXP-i-SW-838 12/9 1600 1xSEM-P 100 1xSEM-P 75 FXP-i-SW-1234 2x12/9 2940 1x SEM-P 100...
  • Seite 14: Functions In The Main Menu

    3.2 Functions in the Main Menu The following table shows an overview of the display codes and parameters in the main menu: Display Parameter Explanation code Switching point 1 Value at which the control function deactivates (Only active when Reset point 1 Reset value 1 for the control function Switching point 2 Switching value for the “Parts control”...
  • Seite 15: Checking The Delivery

    1. Compare the entire delivery with the supplied delivery notes to make sure nothing is missing. 2. Report any damage caused by defective packaging or that has occurred in transit to the carrier and to Schmalz immediately. 5 Installation Instructions...
  • Seite 16 “Suction” signal input Blue Ground Black “Parts control” output (SP2) or IO- OUT / CQ Link Gray “Blow-off” signal input Pink Not used — When using a Schmalz connection cable, part no. 21.04.05.00488 7 / EN EN· 30.30.01.02952 · 00 · 07/21...
  • Seite 17: Operation

    6 Operation Always carry out the following tasks before activating the system: 1. Before each use, check that the safety features are in perfect condition. 2. Check the area gripper for visible damage and deal with any problems immediately or notify your supervisor.
  • Seite 18 Process data output 2 bytes For all process data and parameters see detailed operating instructions (art. no. 30.30.01.02851). These are available at www.schmalz.com, via NFC on the gripper or on request to schmalz@schmalz.de 9 / EN EN· 30.30.01.02952 · 00 · 07/21...
