Die RS-232C-Schnittstelle ist als DCE (Datenübertragungseinrichtung) ausge-
legt mit einem 9-poligen männlichen SUB-D-Anschluss. Die Pins sind wie folgt
definiert:
Tabelle 3 RS-232C-Belegungstabelle
Pin
1
2
3
4
5
6
7
8
9

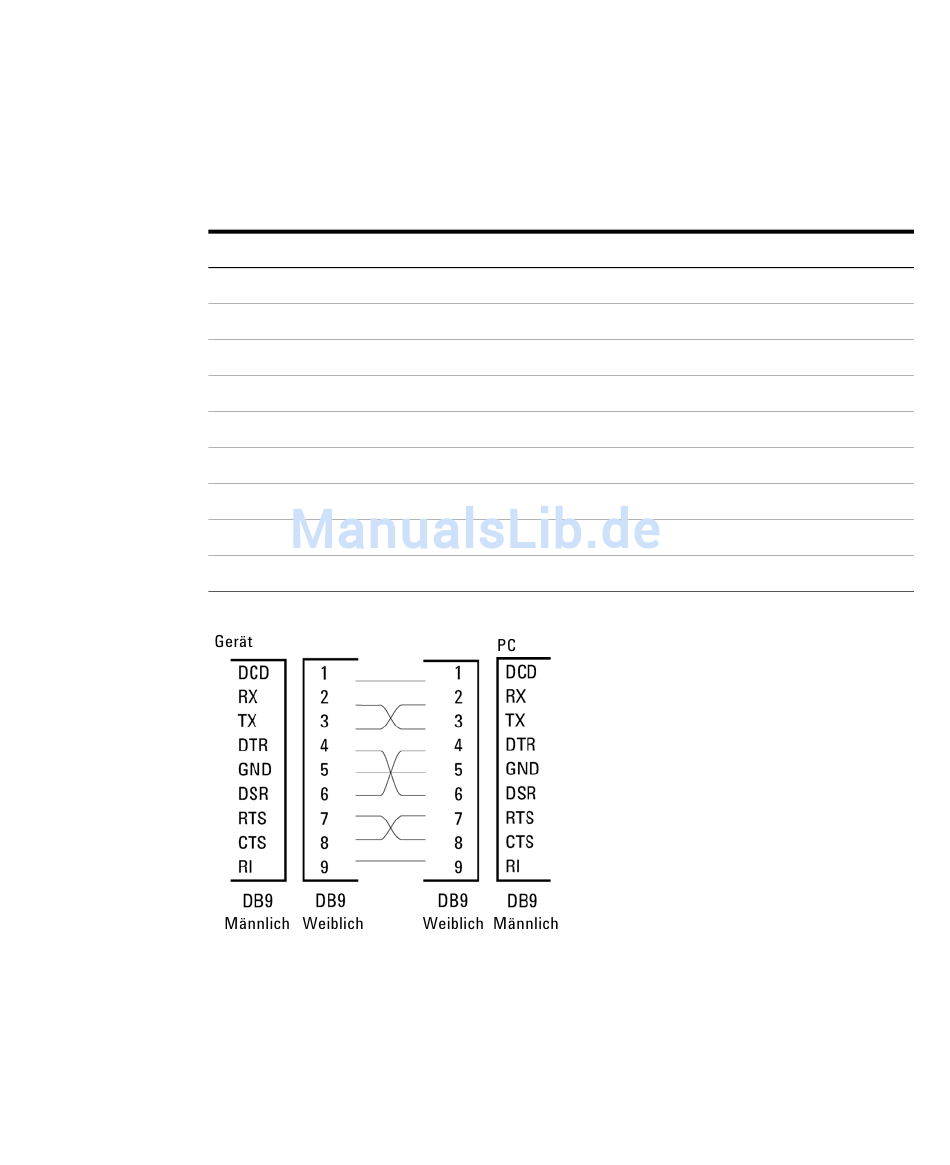

Abbildung 11 RS-232 Kabel
1290 Infinity Säulenthermostat Benutzerhandbuch
Einführung in die Funktionsweise des Säulenthermostats
Richtung Funktion
Ein DCD
Ein RxD
Aus TxD
Aus DTR
Masse
Ein DSR
Aus RTS
Ein CTS
Ein RI
1
Schnittstellen
31
