Agilent Technologies 1290 Benutzerhandbuch Seite 16

1
Einführung in die Funktionsweise des Säulenthermostats
Säulenschaltventil (optional)
Wahl zwischen zwei Säulen
Durch das Ventil kann entweder Säule 1 oder Säule 2 gewählt werden. Bei der
nicht aktiven Säule wird das Säulenende an den Säulenanfang angeschlossen.
Das Ventil sollte nur umgeschaltet werden, wenn der Durchfluss abgeschaltet
ist und kein Druck im System herrscht.
Schalten Sie vor dem Umschalten des Ventils die Pumpe aus oder stoppen Sie den
HINWEIS
Durchfluss. Wenn der Durchfluss beim Umschalten des Ventils nicht gestoppt wird, kann
es zu einem Überschreiten des Druckmaximums kommen. Dies hat zur Folge, dass die
Ausführung der Methode oder Sequenz abgebrochen wird.

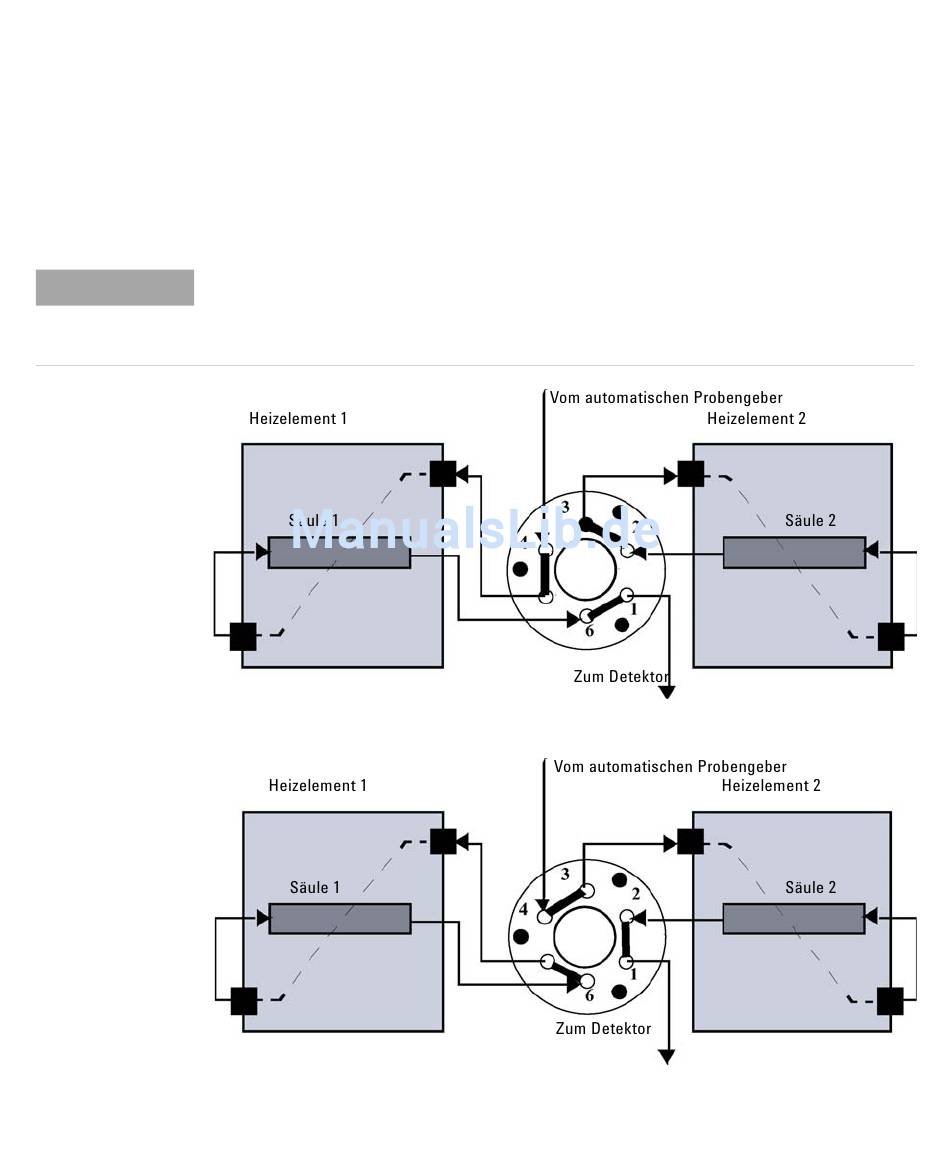

Abbildung 4 Säule 1 aktiv
Abbildung 5 Säule 2 aktiv
16 1290 Infinity Säulenthermostat Benutzerhandbuch
