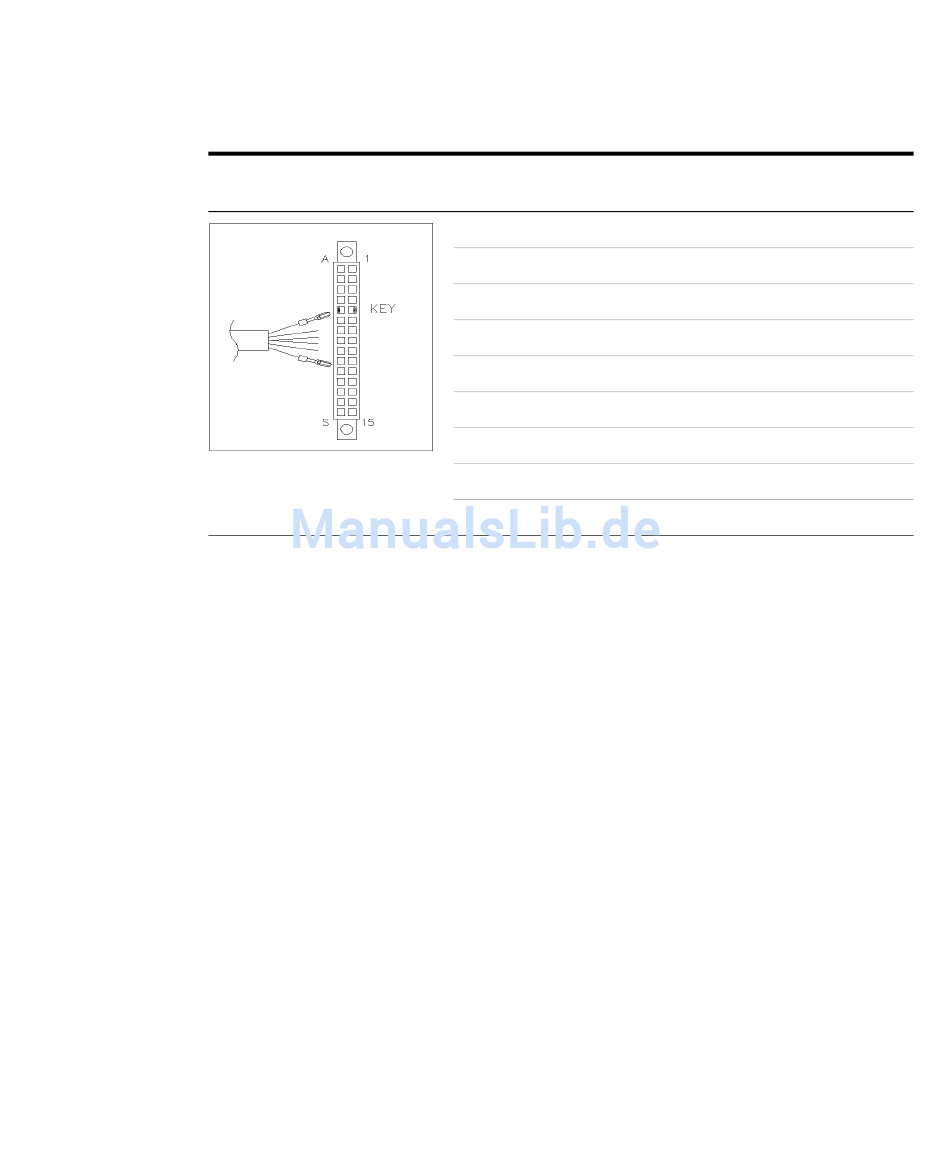

Agilent Modul an Universalanschluss
Anschluss Bestellnummer:
01046-60201
1290 Infinity Säulenthermostat Benutzerhandbuch
Pin Pin Agilent
Universal Modul
1 - Weiß
2 - Braun
3 - Grau
4 - Blau
5 - Rosa
6 - Gelb
7 - Rot
8 - Grün
9 - Schwarz
Anschlusskabel
Remote-Kabel
Signalname Aktiv
(TTL-Pegel)
Digitale Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
