7
Testfunktionen
Temperaturkalibrierung
Installation des Temperatursensors
Die Installation des Temperatursensors ist für die Temperaturkalibrierung
und die Temperaturüberprüfung notwendig.
Die folgenden Abbildungen nehmen Bezug auf einen bestimmten Temperatursensortyp
HINWEIS
(Heraeus, Quat340, Quartz-Oberflächentemperatursensor). Andere Sensortypen sind
möglicherweise anders zu befestigen.

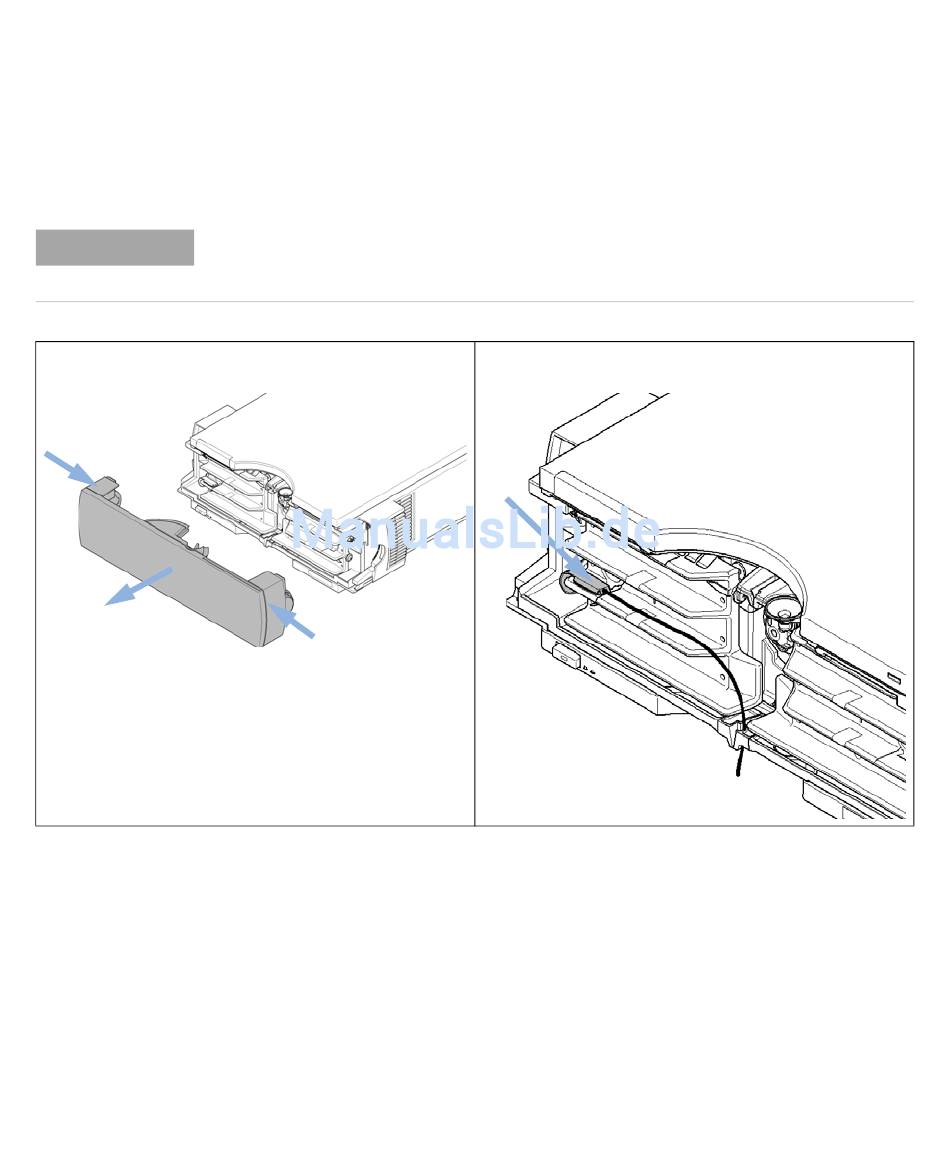

1
Entfernen Sie die Frontplatte.
122
2
Bringen Sie den Temperatursensor an der Messposition
am linken Wärmetauscher an.
1290 Infinity Säulenthermostat Benutzerhandbuch
