1
Einführung in die Funktionsweise des Säulenthermostats
Systemüberblick
"Temperaturkalibrierung"
40 °C. Einige Zeit nach Eingabe des Sollwerts hat der Wärmetauscher seine
Temperatur erreicht und die Regelung beginnt. Das Signal TEMPERATURE NOT
READY wird gelöscht, wenn die gemessene Temperatur 20 Sekunden lang in
einem Bereich von ± 0,5 °C um den Sollwert liegt (andere Werte können über
die Benutzeroberfläche eingestellt werden). Das bedeutet aber nicht unbe-
dingt, dass die Säule bereits die richtige Temperatur erreicht hat. Die Äqui-
librierung der Säule kann länger dauern. Die Stabilität des Druckmesswerts
ist ein gutes Anzeichen für das Erreichen der Äquilibrierung.

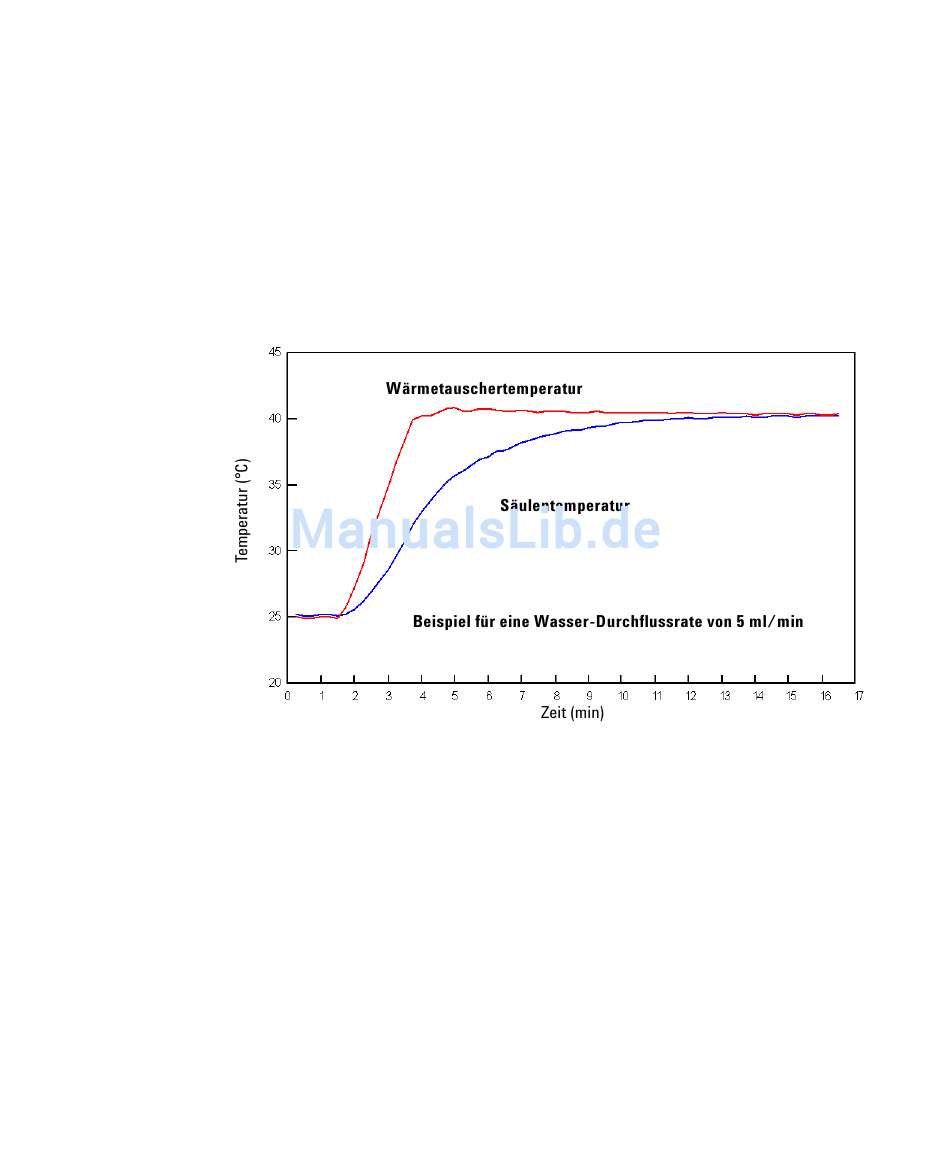

Abbildung 1 Äquilibrierung des Wärmetauschers und der Säulentemperatur
Die Kalibrierung und die Überprüfung der Temperatur sind im Servicehand-
buch beschrieben.
12
auf Seite 119 zeigt einen Temperatursollwert von
1290 Infinity Säulenthermostat Benutzerhandbuch
