Agilent Technologies 1290 Benutzerhandbuch Seite 168

10
Anschlusskabel

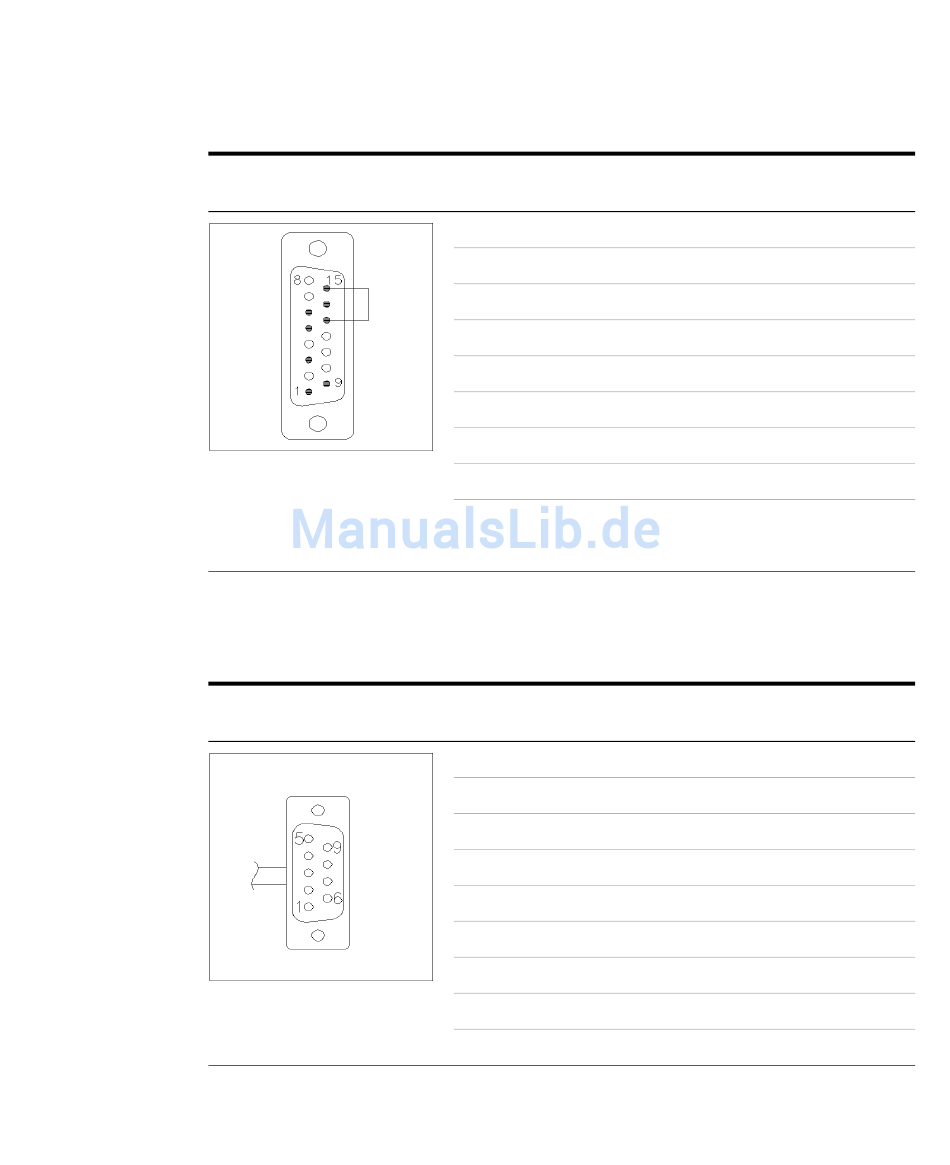

Remote-Kabel
Agilent Module an Agilent 3396 Serie III/3395B-Integratoren
Anschluss Bestellnummer:
03396-61010
Agilent Modul an Agilent 35900 A/D-Wandler (oder HP
1050/1046A/1049A)
Anschluss Bestellnummer:
5061-3378
168
Pin 33XX Pin Agilent
Modul
9 1 - Weiß
Nicht belegt 2 - Braun
3 3 - Grau
Nicht belegt 4 - Blau
Nicht belegt 5 - Rosa
Nicht belegt 6 - Gelb
14 7 - Rot
4 8 - Grün
Nicht belegt 9 - Schwarz
13, 15
Pin HP Pin Agilent
1050/.... Modul
1 - Weiß 1 - Weiß
2 - Braun 2 - Braun
3 - Grau 3 - Grau
4 - Blau 4 - Blau
5 - Rosa 5 - Rosa
6 - Gelb 6 - Gelb
7 - Rot 7 - Rot
8 - Grün 8 - Grün
9 - Schwarz 9 - Schwarz
1290 Infinity Säulenthermostat Benutzerhandbuch
Signalname Aktiv
(TTL-Pegel)
Digitale Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
Nicht belegt
Signalname Aktiv
(TTL-Pegel)
Digitale Masse
Vorbereitung Niedrig
Start Niedrig
Abschalten Niedrig
Nicht belegt
Einschalten Hoch
Bereit Hoch
Stopp Niedrig
Startanfrage Niedrig
