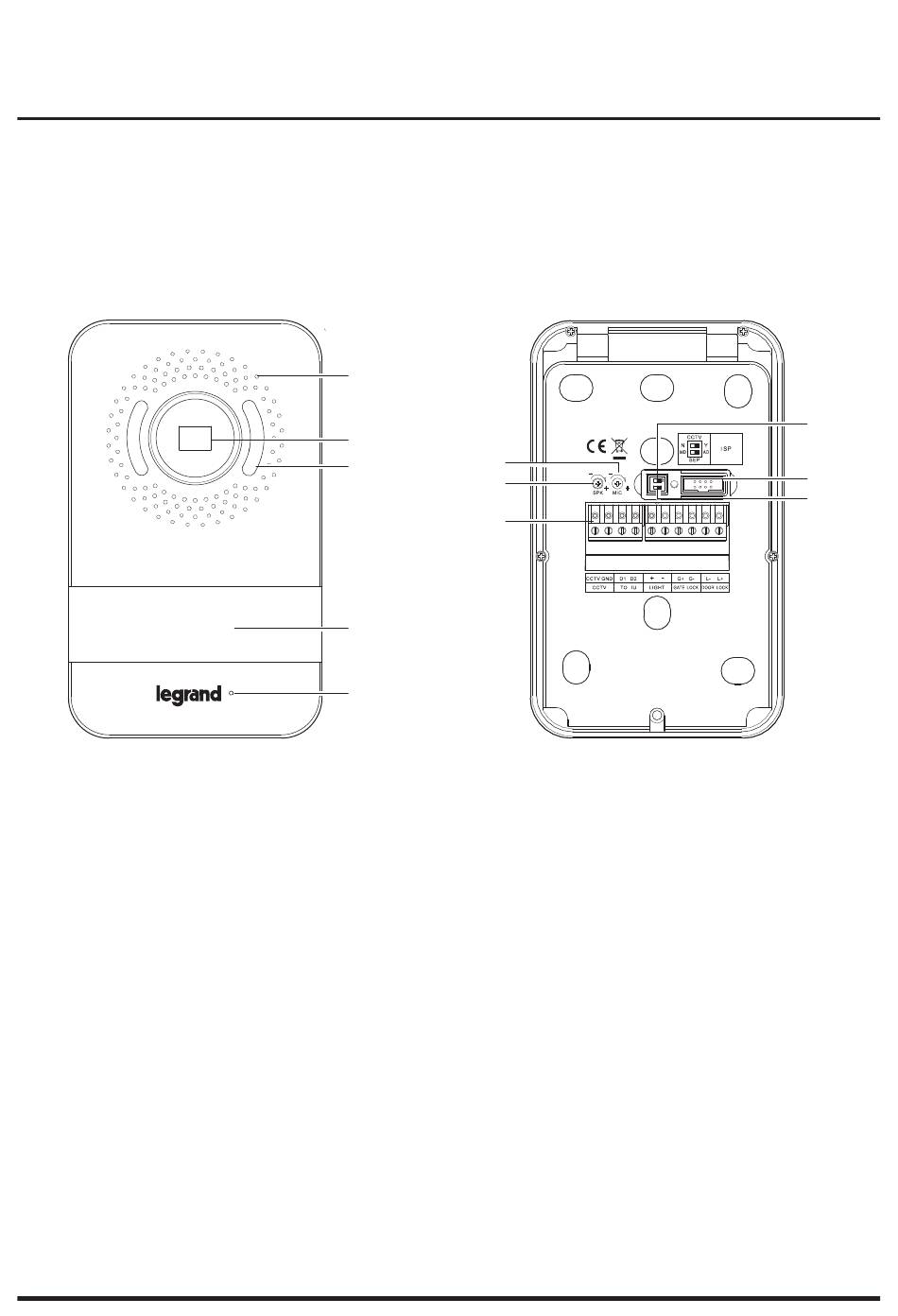

• Entrance panel
• Türstation
1. Speaker
2. Camera
3. Viewing field lighting LED
4. Call pushbuttons
5. Microphone
6. Removable connection clamps
• CCTV analog camera
• D1 - D2 Internal unit
• Light (+/-) 12/24V AC/DC
• Gate lock (G+/G-): 12/24 V AC/DC, 1A
• Door lock (L+/L-): 18 V, 4 A impulsive,
250mA holding current
7. Speaker adjustment
8. Microphone ajustment
9. Dip switch for CCTV camera configuration
Dip switch 1 OFF = No additional CCTV camera (N)
Dip switch 1 ON = With additional CCTV camera (Y)
10. Not used
11. Dip switch for entrance panel configuration
Dip switch 2 OFF = Main device (MD)
Dip switch 2 ON = Additional device (AD)
1
2
8
3
7
6
4
5
1. Lautsprecher
2. Kamera
3. LED Beleuchtung des Aufnahmefelds
4. Ruftasten
5. Mikrofon
6. Abnehmbare Anschlussklemmen
• CCTV Analogkamera
• D1 - D2 Hausstation
• Beleuchtung (+/-) 12/24V AC/DC
• Torschloss (G+/G-): 12/24 V AC/DC, 1A
• Türschloss (L+/L-): 18 V, 4 A impulsiv, 250mA Haltestrom
7. Einstellung des Lautsprechers
8. Einstellung des Mikrofons
9. Dip-Schalter zur Konfiguration der CCTV-Kamera
Dip-Schalter 1 OFF = keine zusätzliche CCTV-Kamera (N)
Dip-Schalter 1 ON = mit zusätzlicher CCTV-Kamera (Y)
10. Nicht verwendet
11. Dip-Schalter zur Konfiguration der Türstation
Dip-Schalter 2 OFF = Hauptvorrichtung (MD)
Dip-Schalter 2 ON = Zusätzliche Vorrichtung (AD)
