Anschluss Türstation Oder Vorhergehende Hausstation - LEGRAND Easy Kit Connected Installationsanleitung

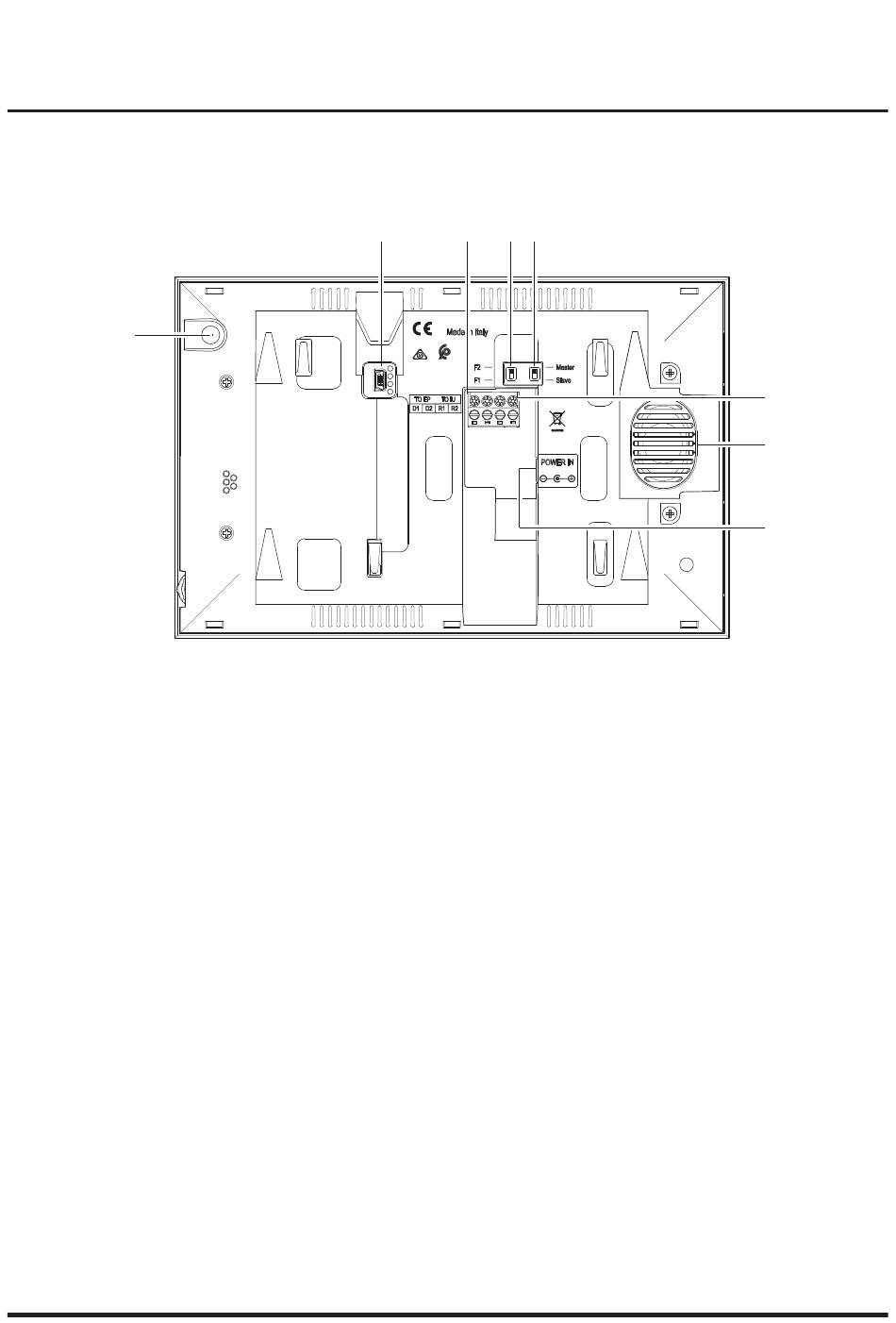

• Handset
• Hausstation
1
1. Microphone
2. Mini USB socket for device Firmware update
3. D1 - D2 removable connection clamps for
connection of the entrance panel or previous
internal unit
4. Micro switch for family 1 / family 2
5. Master / Slave micro switch
6. R1 - R2 removable connection clamps for
connection of the additional internal unit
7. Speaker
8. DC30V 30W power supply
• Technical data
• Technische Daten
•
Wireless device in compliance with 802.11b/g/n standard, frequency 2.4 – 2.4835 GHz.
Transmission power < 20 dBm. WEP/WPA/WPA2 safety protocol.
•
Funkprodukt, entspricht dem Standard 802.11/b/g/n, Frequenz 2,4 – 2.4835 GHz.
Übertragungsleistung <20 dBm. Sicherheitsprotokoll WEP/WPA/WPA2.
2 3 4 5
1. Mikrofon
2. Mini-USB-Steckbuchse zur Aktualisierung der
Firmware
3. Abnehmbare Anschlussklemmen D1 - D2
Anschluss Türstation oder vorhergehende
Hausstation
4. Mikroschalter Familie 1 / Familie 2
5. Mikroschalter Master / Slave
6. Abnehmbare Anschlussklemmen R1 - R2
Anschluss einer zusätzlichen Hausstation
7. Lautsprecher
8. Versorgung DC30V 30W
Easy Kit Connected
6
7
8
