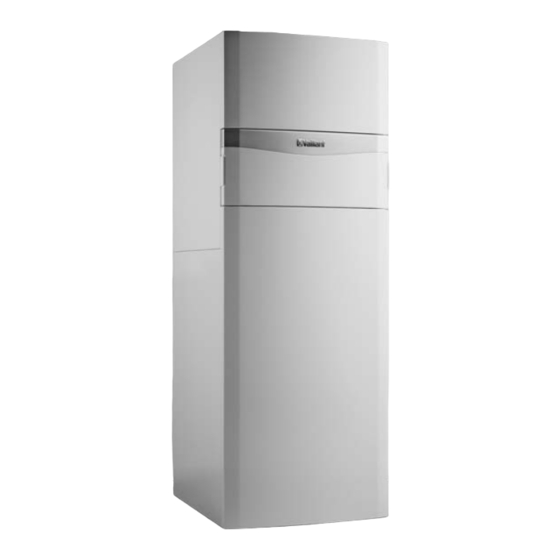

Vaillant uniTOWER VIH QW 190/1 E Installations- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für uniTOWER VIH QW 190/1 E:
- Betriebsanleitung (20 Seiten) ,
- Installations- und wartungsanleitung (32 Seiten) ,
- Installations- und wartungsanleitung (36 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vaillant uniTOWER VIH QW 190/1 E
Inhaltszusammenfassung für Vaillant uniTOWER VIH QW 190/1 E
- Seite 1 Installations- und Wartungsanleitung Für den Fachhandwerker Installations- und Wartungsanleitung uniTOWER VIH QW 190/1 E DE, BEde Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑28 10 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 6.14 Mangelnden Wasserdruck im Wärmepumpenkreis vermeiden......21 6.15 Mangelnden Wasserdruck im Heizkreis Sicherheit ............. 3 vermeiden ............22 Handlungsbezogene Warnhinweise ...... 3 6.16 Funktion und Dichtheit prüfen......22 Bestimmungsgemäße Verwendung ...... 3 Bedienung ............22 Allgemeine Sicherheitshinweise ......3 Bedienkonzept des Produkts ....... -
Seite 3: Sicherheit
Sicherheit 1 hinausgeht, gilt als nicht bestimmungs- Sicherheit gemäß. Nicht bestimmungsgemäß ist Handlungsbezogene Warnhinweise auch jede unmittelbare kommerzielle und industrielle Verwendung. Klassifizierung der handlungsbezogenen Warnhinweise Achtung! Die handlungsbezogenen Warnhinweise sind Jede missbräuchliche Verwendung ist unter- wie folgt mit Warnzeichen und Signalwör- sagt. -
Seite 4: Risiko Eines Sachschadens Durch
1 Sicherheit 1.3.6 Risiko eines Sachschadens durch Frost ▶ Stellen Sie sicher, dass die Heizungs- anlage bei Frost auf jeden Fall in Betrieb bleibt und alle Räume ausreichend tempe- riert sind. ▶ Wenn Sie den Betrieb nicht sicherstellen können, dann lassen Sie einen Fachhand- werker die Heizungsanlage entleeren. -
Seite 5: Hinweise Zur Dokumentation
Hinweise zur Dokumentation 2 Hinweise zur Dokumentation Produktbeschreibung Mitgeltende Unterlagen beachten Funktionselemente ▶ Beachten Sie unbedingt alle Betriebs- und Installations- Gültigkeit: Deutschland anleitungen, die Komponenten der Anlage beiliegen. ODER Belgien Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. -
Seite 6: Serialnummer
4 Montage Montage Serialnummer Die Serialnummer finden Sie auf dem Typenschild auf der Produkt auspacken Rückseite der Elektronikbox. Entfernen Sie die Verpackung des Produkts. Hinweis Demontieren Sie die Frontverkleidung. (→ Seite 9) Sie können die Serialnummer auch im Display des Produkts anzeigen lassen (→ Betriebs- anleitung). -
Seite 7: Für Den Transport Demontieren
Montage 4 Bedingungen: Das Produkt ist zu sperrig oder schwer für den Transport. Für den Transport demontieren Transportieren Sie das Produkt immer wie oben darge- stellt. Transportieren Sie das Produkt niemals wie auf der durchgestrichenen Abbildung. Demontieren Sie die Frontverkleidung. (→ Seite 9) ▶... -
Seite 8: Produktabmessungen Für Den Transport
4 Montage Produktabmessungen Nachdem Sie das Produkt aufgestellt haben, schneiden Sie die Tragegriffe ab und entsorgen Sie sie vorschrifts- gemäß. Bringen Sie die Frontverkleidung des Produkts wieder Produktabmessungen für den Transport Lieferumfang prüfen ▶ Prüfen Sie den Lieferumfang auf Vollständigkeit und Un- versehrtheit. -
Seite 9: Mindestabstände Und Montagefreiräume
Montage 4 Mindestabstände und Montagefreiräume Waagrechte Aufstellung des Geräts 160 mm 70 mm 300 mm 40 mm 600 mm ▶ Sehen Sie einen ausreichenden seitlichen Abstand (B) ▶ Stellen Sie das Gerät anhand der einstellbaren Füße auf mindestens einer Produktseite vor, um den Zugang waagrecht auf. -
Seite 10: Seitenverkleidung Demontieren/Montieren
5 Installation Installation 4.11 Seitenverkleidung demontieren/montieren Gefahr! Verbrühungsgefahr und/oder Risiko von Sachschäden durch unsachgemäße Installation und dadurch austretendes Wasser! Spannungen in Anschlussleitungen können zu Undichtigkeiten führen. ▶ Montieren Sie die Anschlussleitungen spannungsfrei. Hydraulische Anschlüsse Vorsicht! Risiko von Sachschäden durch Wärme- übertragung beim Löten! Durch Wärmeübertragung beim Löten kön- nen die Dichtungen in den Wartungshähnen... -
Seite 11: An Die Wärmepumpe Anschließen
Installation 5 Stellen Sie die Hydraulikanschlüsse normgerecht her. Verbinden Sie die Wärmepumpe mit Hilfe von flexiblen Anschlussleitungen (1,25", weiblich) mit dem Hydraulik- Prüfen Sie, ob die Anschlüsse dicht sind. (→ Seite 22) tower. Vergewissern Sie sich, dass die Ablaufleitung des Prüfen Sie, ob die Anschlüsse (→... -
Seite 12: Verlauf Der Kabel
5 Installation 5.3.2 Hauptschaltkasten öffnen 5.3.3 Verlauf der Kabel Gültigkeit: Belgien 24V / eBUS Bedingungen: Das Stromversorgungskabel muss ausgetauscht werden. ▶ Öffnen Sie nur dann den Schaltkasten, wenn das Strom- versorgungskabel ausgetauscht werden muss. Demontieren Sie die Frontverkleidung. (→ Seite 9) ▶... -
Seite 13: Drahtlosen Systemregler Installieren
Installation 5 5.3.5 Kabelgebundenen Systemregler in der 5.3.6 Drahtlosen Systemregler installieren Elektronikbox installieren und integrieren Entfernen Sie die Abdeckung der Elektronikbox und setzen Sie an dieser Stelle die Funkbasis ein. Montieren und installieren Sie den Systemregler. Ziehen Sie für die Kopplung von Funkbasis und Con- troller die Anleitung des Systemreglers zurate. -
Seite 14: Verbindung Mit Der Stromzufuhr (Anschluss An Das Stromnetz)
5 Installation ▶ Um Kurzschlüsse durch lose Einzeldrähte zu vermei- Gültigkeit: Deutschland den, versehen Sie die abisolierten Enden der Adern Bauteil Betriebsspannung mit Aderendhülsen. ▶ (Mindestquer- Schließen Sie das Kabel gemäß geltenden Normen an schnitt des das Stromnetz an. Kabels) Stromversorgungskabel, drei- 400 V 5.3.8... -
Seite 15: Werksseitige Verkabelung
Installation 5 Unterbrechen Sie die Stromzufuhr, indem Sie das Netz- Vergewissern Sie sich, dass die Metallbrücke bis zum anschlusskabel vom Stromnetz trennen. Anschlag im Stecker eingesteckt ist. Lösen Sie die Schrauben am Schaltkasten (→ Seite 12) Befolgen Sie die Anweisungen in umgekehrter Reihen- und entfernen Sie sie. -
Seite 16: Inbetriebnahme
6 Inbetriebnahme ▶ 5.3.11.3 Mit elektrischer Zusatzheizung 4 kW Ziehen Sie die Systemschemata zurate, wenn Sie meh- rere Heizzonen verwalten oder eine hydraulische Wei- che installieren müssen. ▶ Schließen Sie den Schaltkasten. N 1 2 5.3.14 Zusätzliche Komponenten anschließen Sie können folgende Komponenten installieren: –... -
Seite 17: Warmwasserkreis Befüllen
Inbetriebnahme 6 ▶ Schalten Sie das Produkt ein. Entlüftung der Speicher- Einlauf des Solekreises heizspirale von der Wärmepumpe ◁ In der Betriebsanzeige des Produkts erscheint die Vorrangumschaltventil Vorlauf des Heizkreises „Grundanzeige“. zur Anlage Heizwendel ◁ Im Display des Regelsystems erscheint die „Grund- Rücklauf des Heizkrei- Vorlauf des Solekreises anzeige“. -
Seite 18: Entlüften
6 Inbetriebnahme Befüllung bei Anlage mit Entkopplermodul Heizkreis befüllen Bedingungen: Entkopplermodul installiert ▶ Spülen Sie die Heizungsanlage vor der Befüllung gründ- lich durch. Öffnen Sie das Vor- und Rücklaufabsperrventil des Heizkreises. Öffnen Sie alle Heizkörper-Thermostatventile. Öffnen Sie langsam den Füllhahn, damit Wasser in den Heizkreis fließt. - Seite 19 Inbetriebnahme 6 Wärmepumpenkreis befüllen 15. Schließen Sie die Auslassleitung der Befüllpumpe am Füllhahn (6) an. Gültigkeit: Deutschland 16. Schließen Sie den Hahn (5). ODER Belgien 17. Öffnen Sie die Kappe am automatischen Entlüftungs- ventil der Heizwendel. (→ Seite 18) 18. Bringen Sie das Vorrangumschaltventil über das Menü Sensor-/Aktortest in die Warmwasserstellung.
-
Seite 20: Installationsassistenten Durchlaufen
6 Inbetriebnahme Installationsassistenten durchlaufen 6.10 Prüfprogramme nutzen Der Installationsassistent erscheint bei jedem Einschalten Die vollständige Liste der Prüfprogramme finden Sie in der des Produkts, bis er einmal erfolgreich abgeschlossen Montageanleitung der Wärmepumpe. wurde. Er bietet direkten Zugriff auf die wichtigsten Prüf- Die Prüfprogramme sind abrufbar über Menü... -
Seite 21: Zusatzstoffe Für Reinigungsmaßnahmen (Anschließendes Ausspülen Erforderlich)
Inbetriebnahme 6 – Sentinel X 400 Gültigkeit: Deutschland Zusatzstoffe zum dauerhaften Verbleib in der An- ▶ Beachten Sie insb. VDI-Richtlinie 2035, Blatt 1 und 2. lage Sofern nationale Vorschriften und technische Regeln keine – Fernox F1 höheren Anforderungen stellen, gilt: –... -
Seite 22: Mangelnden Wasserdruck Im Heizkreis Vermeiden
7 Bedienung ◁ 6.15 Mangelnden Wasserdruck im Heizkreis Die Fachhandwerkerebene mit einer Auswahl von Menüpunkten erscheint. vermeiden Lediglich am Manometer an der Anschlusskonsole auf der Diagnosecodes aufrufen Rückseite des Produkts können Sie den Druck im Heizkreis der Anlage ablesen. Einstellmöglichkeiten für komplexere Anlagen finden Sie im Diagnosemenü. -
Seite 23: Gesamtdruckverluste Des Produkts
Störungsbehebung 9 Störungsbehebung Gesamtdruckverluste des Produkts Gültigkeit: Belgien Servicepartner ansprechen Wenn Sie sich an Ihren Servicepartner wenden, dann nen- nen Sie nach Möglichkeit: – den angezeigten Fehlercode (F.xx) – den angezeigten Status des Geräts (S.xx) im Live Moni- Fehlercodes ablesen Wenn ein Fehler im Gerät auftritt, dann zeigt das Display einen Fehlercode F.xx an. -
Seite 24: Funktionsmenü Nutzen
▶ Tauschen Sie die Leiterplatte oder das Display entspre- Vaillant Originalersatzteilen. Informationen über die verfüg- chend den beiliegenden Montage- und Installationsanlei- baren Vaillant Originalersatzteile erhalten Sie unter der auf tungen. der Rückseite angegebenen Kontaktadresse. ▶ Werksseitig ist dort Englisch eingestellt. -
Seite 25: Heizwendel Zurückstellen
Störungsbehebung 9 9.11.3 Heizwendel zurückstellen Entkoppeln Sie das Vorrangumschaltventil in der Mittel- stellung mit Hilfe des Riegels (1). Lassen Sie die Heizwendel abkühlen, bevor Sie sie Öffnen Sie den Entleerungshahn. zurückstellen. Der Sicherheitsthermostat der Heizwen- Entleeren Sie den Kreislauf mit Hilfe des Entleerungs- del wurde ausgelöst, weil die Wassertemperatur unge- hahns der Heizwendel. -
Seite 26: Reparatur Abschließen
10 Inspektion und Wartung 10 Inspektion und Wartung 10.1 Inspektions- und Wartungsintervalle einhalten Sachgemäße, regelmäßige Inspektionen (1 × jährlich) und Wartungen (abhängig vom Ergebnis der Inspektion, jedoch mindestens einmal alle 2 Jahre) sowie die ausschließliche Verwendung von Originalersatzteilen sind für einen stö- rungsfreien Betrieb und eine hohe Lebensdauer des Pro- dukts von ausschlaggebender Bedeutung. -
Seite 27: Produkt Warmwasserseitig Entleeren
Entleerung 11 11.4 Vordruck des Ausdehnungsgefäßes prüfen Schließen Sie die Wartungshähne und entleeren Sie Bringen Sie das Vorrangumschaltventil von Hand in die den Heizkreis. Mittelstellung. Messen Sie den Anfangsdruck des Ausdehnungsge- Öffnen Sie den Entleerungshahn (1) und die Entlüftung fäßes (1) am Ventil (2). (2), um den Heizkreis des Produkts vollständig zu ent- Wenn der Anfangsdruck unter 0,75 bar liegt (je nach leeren. -
Seite 28: Warmwasserspeicher Reinigen
Rücklauf). ▶ Entleeren Sie das Produkt. 13 Werkskundendienst 13.1 Kundendienst Gültigkeit: Deutschland Vaillant Profi-Hotline: 018 06 99 91 20 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Gültigkeit: Belgien N.V. Vaillant S.A. Golden Hopestraat 15 B-1620 Drogenbos Belgien, Belgique, België... -
Seite 29: Anhang
Anhang Anhang Verbindungsschaltplan N 1 2 400V~ DCF/AF 230V~ 230V~ Temperaturfühler (*) EVU-Kontakt Drucksensor (*) Multifunktionseingang Kabelstrang des Drucksensors (*) DCF-Empfänger mit Außentemperaturfühler Kabelstrang des Temperaturfühlers (*) Speicherfühler 0020223246_00 uniTOWER Installations- und Wartungsanleitung... -
Seite 30: Übersicht Prüfprogramme
Anhang Stecker des Temperaturfühlers (keine Verwendung) Multifunktionsausgang 1 eBUS-Verbindung (Systemcontroller / Wärmepumpe 230 V OUT (nicht belegt, außer Leiterplatte für / Leiterplatte für Optionen) Optionen) Heizwendeleinheit (*) 230 V IN (*) Steuerung der Relais der Heizwendel (*) Leiterplatte Kabelstrang des Vorrangumschaltventils (*) Kabelstrang der Leiterplatte der Benutzerschnitt- stelle (*) Vorrangumschaltventil (*) -
Seite 31: C Technische Daten
Anhang Technische Daten Technischen Daten – Heizung VIH QW 190/1 E Auffüllart Heizwendel Heizleistungsbereich 2 … 6 kW (2,7 … 8,0 hp) ∆: 2 kW (2,7 hp) Maximaler Wasserdruck im Heizbetrieb (PMS) 0,3 MPa (3,0 bar) Maximaler Wasserdruck im Warm- Belgien 0,7 MPa wasserbetrieb (PMW) -
Seite 32: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Netzanschluss ..............16 Ablesen Parameter Entstörung ..............24 Fehlercodes ..............23 abschließen Produkt Außerbetriebnahme ............28 Reparatur............... 26 Artikelnummer ............... 6 Einschalten ..............16 Prüfprogramme ..............22 aufrufen Live Monitor ..............22 Verwendung..............20 Außerbetriebnahme............. 28 Austauschen Reparatur abschließen .............. - Seite 36 Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18‑0 Telefax 021 91 18‑28 10 Vaillant Profi-Hotline 018 06 99 91 20 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) Vaillant Kundendienst 018 06 99 91 50 (20 Cent/Anruf aus dem deutschen Festnetz, aus dem Mobilfunknetz max. 60 Cent/Anruf.) info@vaillant.de www.vaillant.de...
