Achtung!
!
Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert werden!
Abdeckleisten oder Verschlüsse?
Im Lieferumfang befinden sich zwei Abdeckleisten, die statt der Verschlüsse an der Video-
Innenstation angebracht werden können.

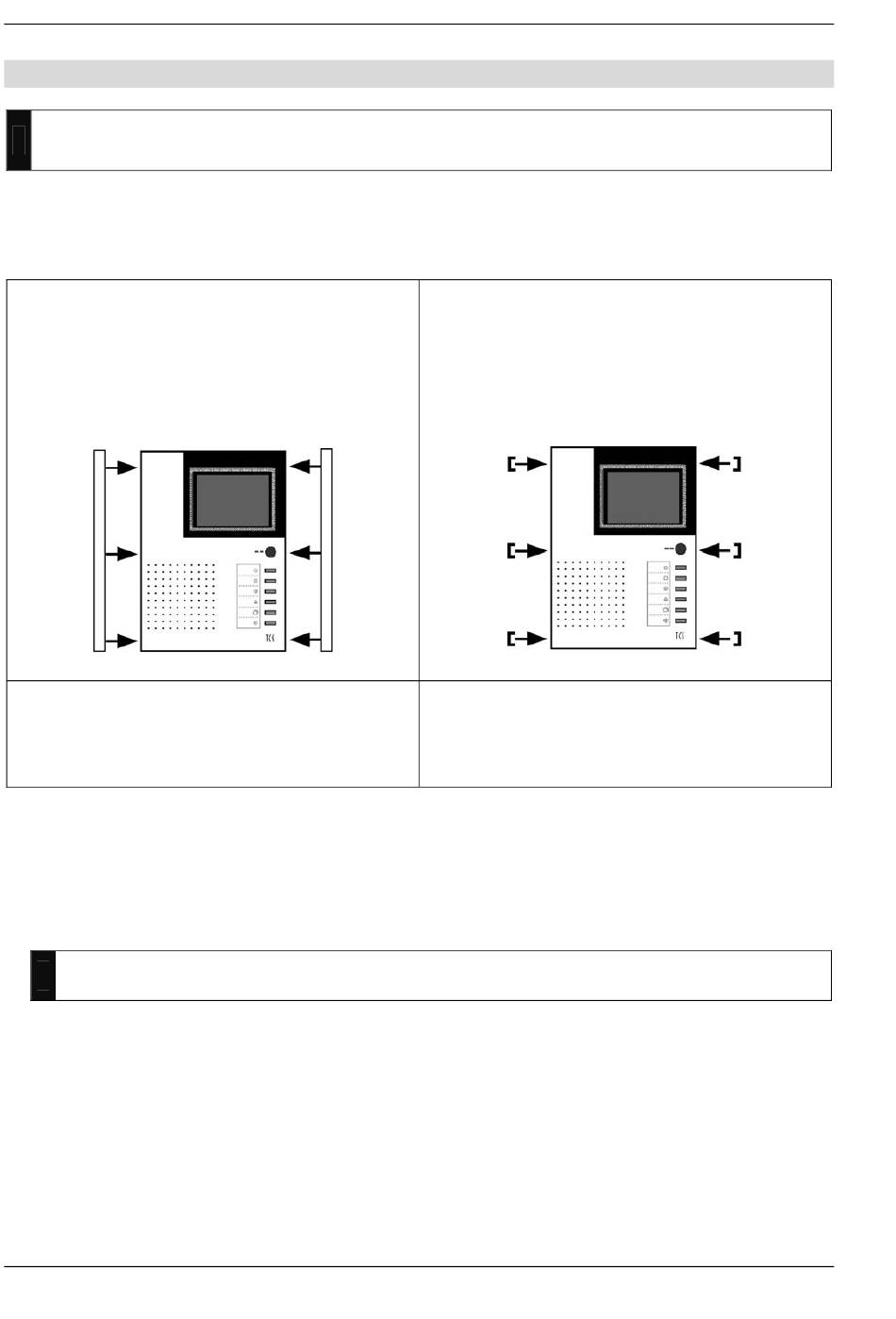

Anbringen der Abdeckleisten
• Setzen Sie die Abdeckleisten mit den
Rastnasen auf die Öffnungen seitlich am
Gehäuse des Gerätes auf.
• Drücken Sie die Abdeckleisten möglichst
parallel zur Gehäusekante hinein.
Entfernen der Abdeckleisten
• Ziehen Sie die Abdeckleisten kräftig aber
möglichst parallel zur Gehäusekante
heraus.
* Verschlüsse im Lieferzustand vormontiert
Gerätemontage
• Befestigen Sie die Montageplatte gemäß der „Montageanleitung Montageplatte" und
schließen Sie die Leitungen an.
Achten Sie darauf, dass die Kontaktflächen auf der Montageplatte und die Kontakte
!
staub- und fettfrei sind.
• Rasten Sie die Video-Innenstation auf den Stiften der Montageplatte auf:
• Plazieren Sie die Kabel. Achten Sie darauf, dass die Leitungen beim Aufrasten der
Video-Innenstation nicht eingeklemmt werden.
• Setzen Sie die Video-Innenstation auf die Raststifte auf und drücken Sie sie vorsich-
tig auf die Montageplatte, bis sie einrastet.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
10
Montage und Installation
Anbringen der Verschlüsse*
• Setzen Sie die Verschlüsse mit den
Entfernen der Verschlüsse
• Setzen Sie einem kleinen Schrauben-
Rastnasen auf die Öffnungen seitlich am
Gehäuse des Gerätes auf und drücken
Sie diese hinein, bis sie bündig mit der
Oberfläche sind.
dreher an einer kurzen Seite des Ver-
schlusses an und heben Sie ihn heraus.
