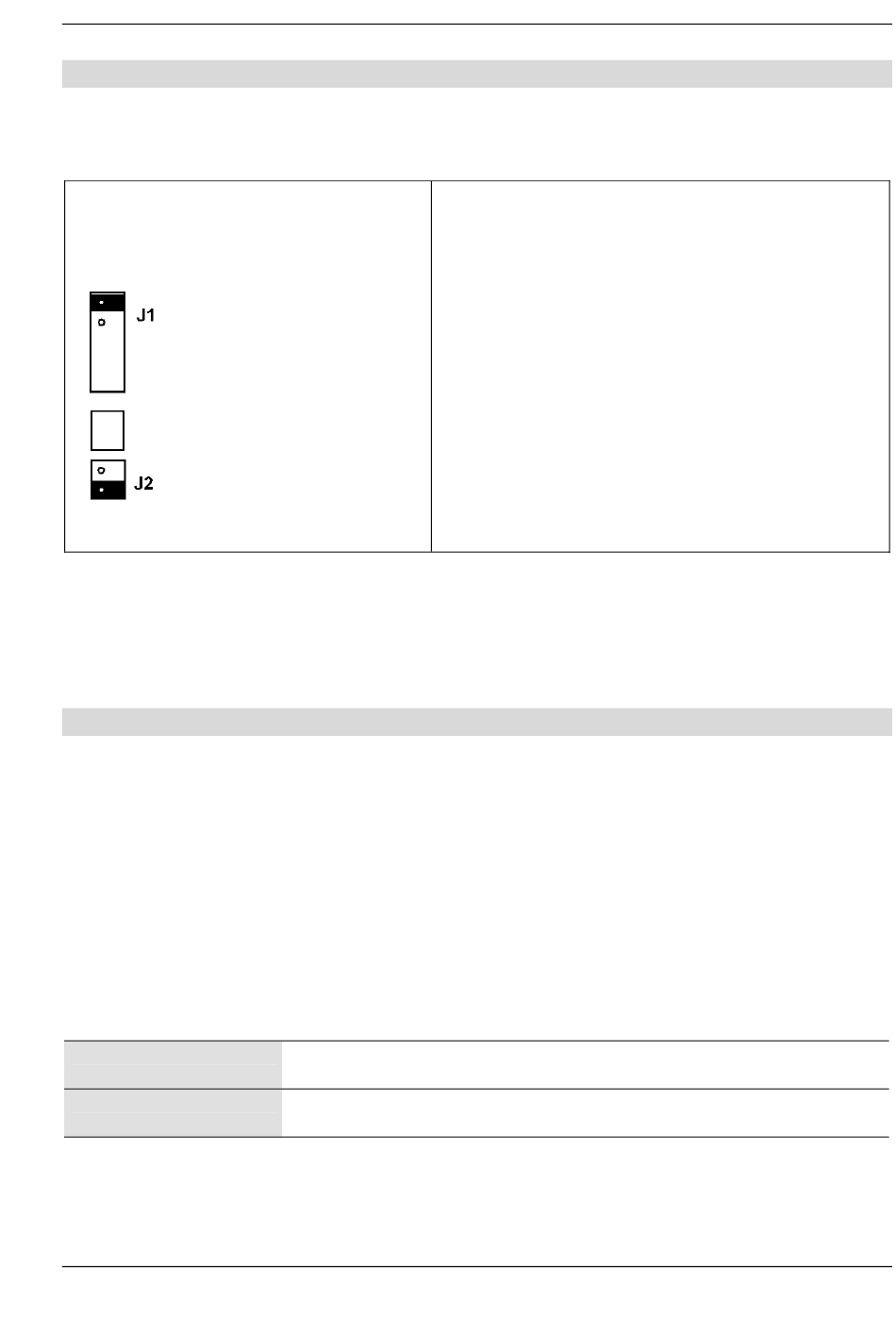

Auf der Rückseite des Gerätes befinden sich unterhalb der Anschlusskontakte zwei
Steckbrücken. Sie dienen der Konfiguration der Video-Innenstation.
Auslieferungs-
zustand
auf der Geräte-
rückseite
J1: Abschlusswiderstand
J2 Masseauftrennung
* Steckbrücke / Widerstand nicht gesteckt:
Damit ein Gerät umgerüstet werden kann, werden die Steckbrücken aufbewahrt, indem sie jeweils auf nur einen der
Kontaktstifte aufgesteckt sind.
Werksseitige Voreinstellungen
Die Video-Innenstationen VMF sind mit einem EEPROM ausgestattet, in dem die folgen-
den Geräteeinstellungen gespeichert sind.
AS-Adressenabhängige Bildaufschaltung
Sind in einer Anlage mit VMF außer Video-Außenstationen auch Außenstationen ohne
Kamera vorhanden, wird das Bild nicht aufgeschaltet, wenn ein Ruf von solcher Außensta-
tion eintrifft.
Zur Gewährleistung dieser Funktion werden deshalb die möglichen AS-Adressen in zwei
Bereiche geteilt:
AS-Adresse 0 – 31*
AS-Adresse ab 32
* Der Grenzwert der AS-Adressen-Bereiche können auf Wunsch werksseitig verstellt werden.
Hinweis:
Die AS-Adressen der Außenstationen sind mittels Servicegerät zuzuweisen.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
Konfigurieren des Gerätes
für 2-Draht-Videobetrieb
reserviert für Videoaußenstationen Bild wird aufgeschaltet bei
frei, für Außenstationen ohne Ka-
mera
13
J1
zum Einrichten als Endgerät bei 2-Draht-Videobetrieb.
Nicht gesteckt *(waagerecht, auf einen Kontakt gesteckt):
die Video-Innenstation wird nicht als letztes Gerät am En-
de eines TCS:BUS-Videostranges installiert.
Gesteckt (senkrecht, auf beide oberen Kontakte gesteckt),
die Video-Innenstation wird als letztes Gerät am Ende
eines TCS:BUS-Videostranges installiert.
J2
zur Masseauftrennung.
Nicht gesteckt *(waagerecht, auf einen Kontakt gesteckt):
die Video-Innenstation wird in einer TCS-Anlage im 6-
Drahtbetrieb betrieben.
Gesteckt (senkrecht, auf beide unteren Kontakte ge-
steckt): die Video-Innenstation wird in einer TCS-Anlage
im 5-Drahtbetrieb betrieben.
Einstellen
Türruf
Bild wird nicht aufgeschaltet
bei Türruf
