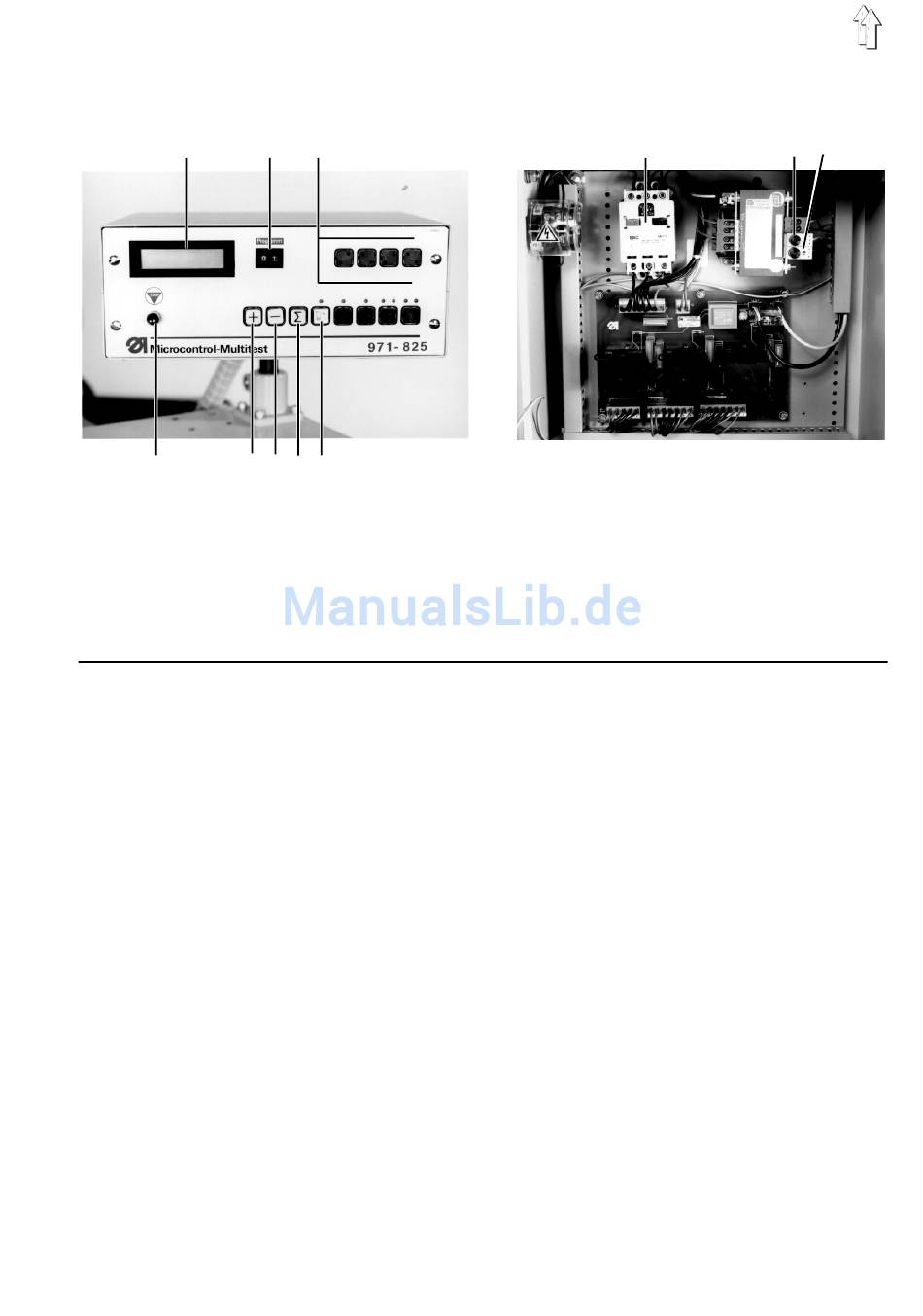

Elemente am Bedienfeld/ Steuerkasten
1
8
7 6
Element
Bedienfeld
1 -
Display
2 -
Schalter
3 -
Tasten
4 -
Taste
5 -
Taste
6 -
Taste
7 -
Taste
8 -
Stoptaste
Steuerkasten
9 -
Motorschutzschalter
10 -
Sicherung F1
11 -
Sicherung F2
emente am Steuerkasten
2
3
5
4
Funktion
-
Anzeige der Programmnummer, Stückzahlen, Fehlermeldungen
-
Anwahl des gewünschten Programmes
-
Tasten ohne Funktion
-
Testen des Staplers
-
Stückzähler stellen
-
Stückzahl "+" stellen
-
Stückzahl "-" stellen
-
Funktionsablauf unterbrechen,
Gewähltes Programm bei eingeschaltetem Hauptschalter aktivieren
-
Bei Überlastung oder Kurzschluß die gesamte Nähanlage
ausschalten
-
Bei einem Kurzschluß in der Steuerung den Stromkreis zum Trans-
formator unterbrechen
-
Bei einem Kurzschluß in der Wicklung der Magnete den betreffenden
Stromkreis unterbrechen
9
10
11
13
