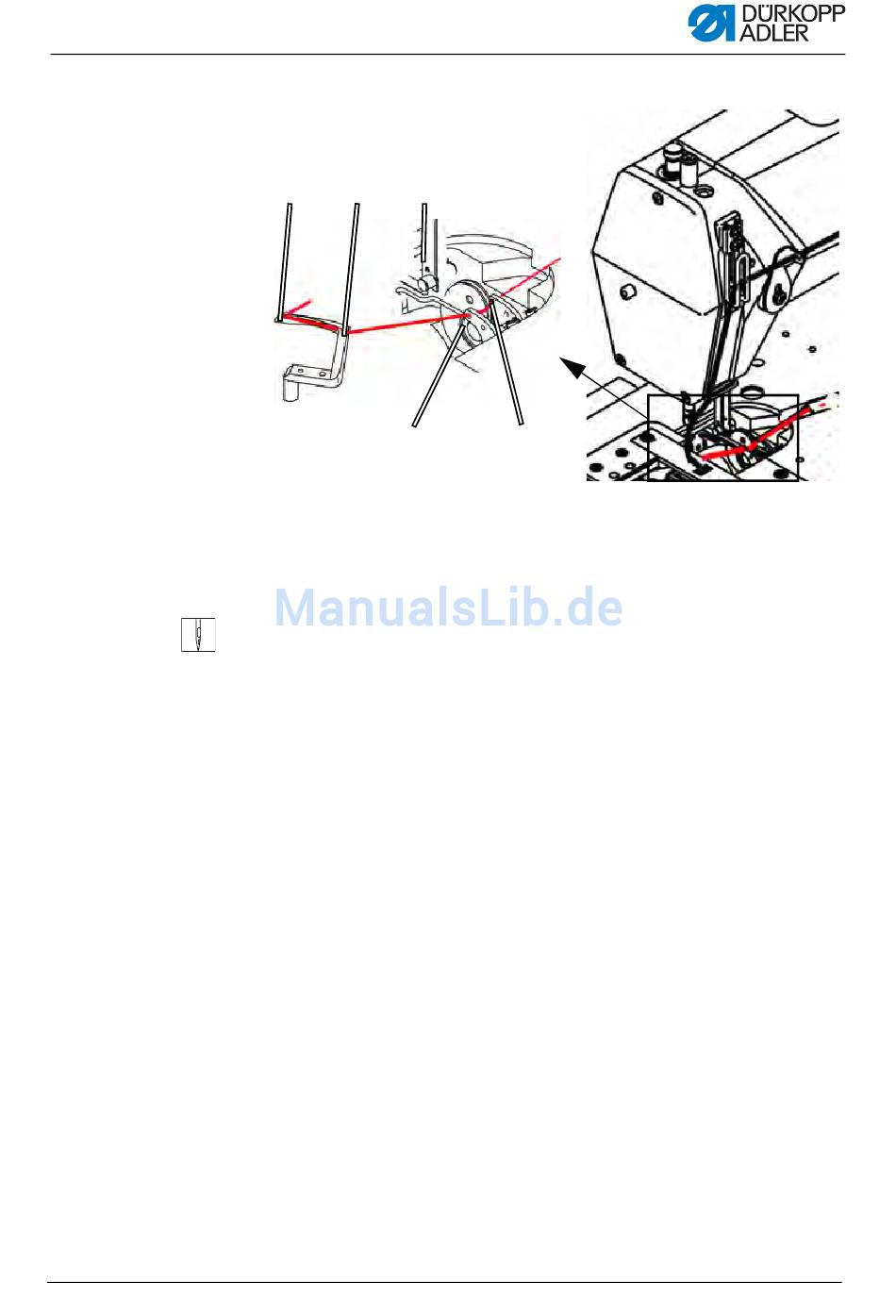

Abb. 11: Greiferfaden einfädeln - Teil 2
⑧ ⑨ ⑩
⑪
(8) - Greifer-Bohrung
(9) - Greifer-Bohrung
(10) - Faden-Niederhalter
9. Abdeckplatten rechts und links der Stichplatte entfernen.
10. Faden-Niederhalter (10) aus seiner Verrastung anheben.
11. Faden von rechts nach links durch die
Bohrungen (12) und (11) der Greiferfaden-Führung fädeln.
12. Handrad drehen, bis die Greifer-Bohrung (9) zugänglich ist.
13. Faden von rechts nach links durch die Greifer-Bohrung (9)
fädeln.
14. Faden von links nach rechts durch die Greifer-Bohrung (8)
fädeln und ca. 3 cm herausziehen.
15. Faden-Niederhalter (10) herunterdrücken und einrasten.
16. Abdeckplatten rechts und links der Stichplatte einsetzen.
⑫
(11) - Bohrung Greiferfaden-Führung
(12) - Bohrung Greiferfaden-Führung
