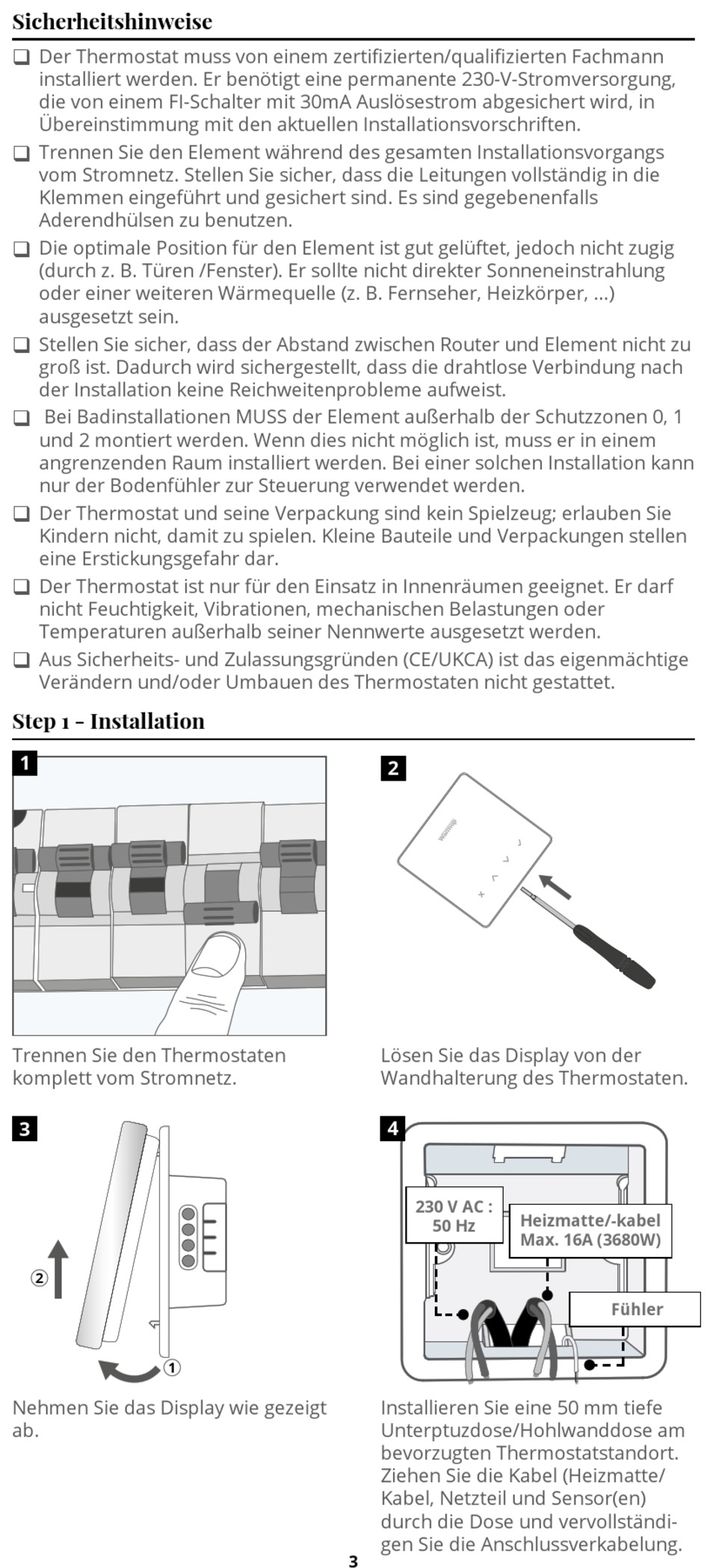

Sicherheitshinweise
Der Thermostat muss von einem zertifizierten/qualifizierten Fachmann
q
installiert werden. Er benötigt eine permanente 230-V-Stromversorgung,
die von einem FI-Schalter mit 30mA Auslösestrom abgesichert wird, in
Übereinstimmung mit den aktuellen Installationsvorschriften.
Trennen Sie den Element während des gesamten Installationsvorgangs
q
vom Stromnetz. Stellen Sie sicher, dass die Leitungen vollständig in die
Klemmen eingeführt und gesichert sind. Es sind gegebenenfalls
Aderendhülsen zu benutzen.
Die optimale Position für den Element ist gut gelüftet, jedoch nicht zugig
q
(durch z. B. Türen /Fenster). Er sollte nicht direkter Sonneneinstrahlung
oder einer weiteren Wärmequelle (z. B. Fernseher, Heizkörper, ...)
ausgesetzt sein.
Stellen Sie sicher, dass der Abstand zwischen Router und Element nicht zu
q
groß ist. Dadurch wird sichergestellt, dass die drahtlose Verbindung nach
der Installation keine Reichweitenprobleme aufweist.
Bei Badinstallationen MUSS der Element außerhalb der Schutzzonen 0, 1
q
und 2 montiert werden. Wenn dies nicht möglich ist, muss er in einem
angrenzenden Raum installiert werden. Bei einer solchen Installation kann
nur der Bodenfühler zur Steuerung verwendet werden.
Der Thermostat und seine Verpackung sind kein Spielzeug; erlauben Sie
q
Kindern nicht, damit zu spielen. Kleine Bauteile und Verpackungen stellen
eine Erstickungsgefahr dar.
Der Thermostat ist nur für den Einsatz in Innenräumen geeignet. Er darf
q
nicht Feuchtigkeit, Vibrationen, mechanischen Belastungen oder
Temperaturen außerhalb seiner Nennwerte ausgesetzt werden.
Aus Sicherheits- und Zulassungsgründen (CE/UKCA) ist das eigenmächtige
q
Verändern und/oder Umbauen des Thermostaten nicht gestattet.
Step 1 - Installation
1
Trennen Sie den Thermostaten
komplett vom Stromnetz.
3
2
Nehmen Sie das Display wie gezeigt
ab.
1
2
Lösen Sie das Display von der
Wandhalterung des Thermostaten.
4
230 V AC :
50 Hz
Installieren Sie eine 50 mm tiefe
Unterptuzdose/Hohlwanddose am
bevorzugten Thermostatstandort.
Ziehen Sie die Kabel (Heizmatte/
Kabel, Netzteil und Sensor(en)
durch die Dose und vervollständi-
gen Sie die Anschlussverkabelung.
3
Heizmatte/-kabel
Max. 16A (3680W)
Fühler
