Step 2 - Klemmbelegung
WARNUNG!
Der Thermostat muss von einem zertifizierten/qualifizierten Fachmann
installiert werden in Übereinstimmung mit den aktuellen Installationsvor-
schriften über eine Sicherung und Fehlerstromschutzschalter.
HINWEIS: Bei Lasten über 10A sollte der Leiterquerschnitt mindestens
2,5 mm² betragen.
Elektrische Fußbodenheizung
Anschlussleitung: Phase und Null-Leiter des Heizsystems.
L1 & N4
Max. 16A (3680W)
L2 & N3
Anschluss Phase und Null-Leiter der Spannungsversorgung
Wassergeführte Fußbodenheizung
L1
Phase geschaltet auf Verkabelungszentrum
L2 & N3
Anschluss Phase und Null-Leiter
N4
Nicht verwendet
Zentralheizung
L1
Phase geschaltet auf Zonenventil/Boiler
L2 & N3
Anschluss Phase und Null-Leiter
N4
Nicht verwendet
Für niederspannungs- oder spannungsfreie Systeme muss ein Schütz
verwendet werden. Der direkte Anschluss des Thermostaten an Kessel mit
besonders niedriger Spannung oder ohne Spannung kann den Kesselkreis-
lauf beschädigen.

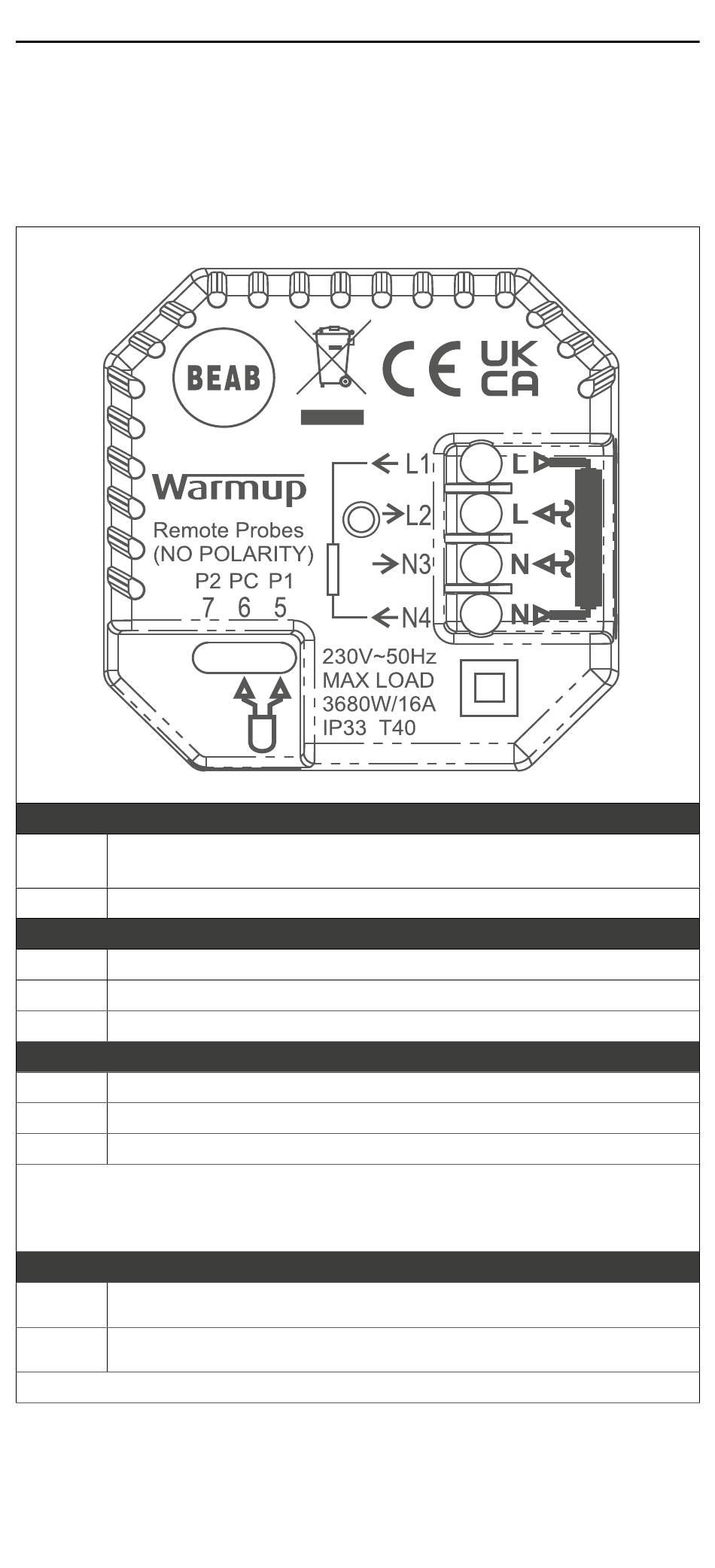

Anschluss des Fühlers
Geplante Bodentemperatur
5 & 6
Polarität)
Geplante Lufttemperatur
6 & 7
Polarität)
Siehe Anhang 1.0 für alternative Anwendungsfälle des Thermostaten
mit Luftbegrenzung (keine
mit Bodenbegrenzung (keine
