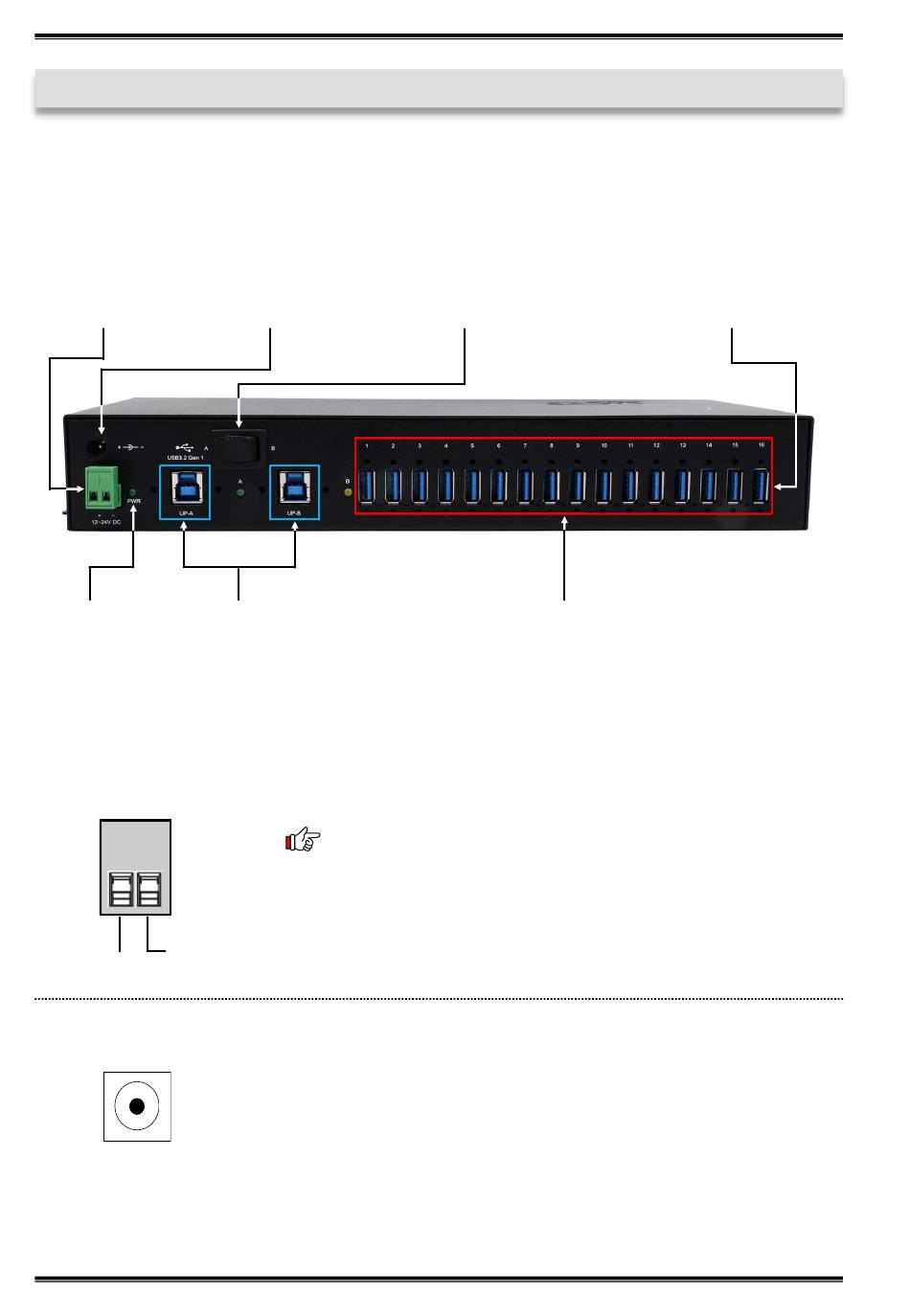

3. Aufbau & Anschlüsse

3.1 Aufbau

Vorderseite:
12-24V T-Block
für optionales
externes Netzteil externes Netzteil
Betriebs LED 2x USB 3.2 Gen 1
Upstream B-Buchse
3.2 Anschlüsse
+12V - 24V T-Block:
GND (Ground)
+12V - 24V
+12-24V Buchse:
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
12-24V Buchse
für optionales Auswahl der Upstream
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
ACHTUNG!!!
Nur zur Verwendung mit optional erhältlichem Netzteil!
Kippschalter zur
USB B-Buchse
16x USB 3.2 Gen 1
Downstream A-Buchse
4
EX-1526HMVS
USB 3.2 Gen 1 Buchse 16
unterstützt keine
USB 2.0 Endgeräte!
