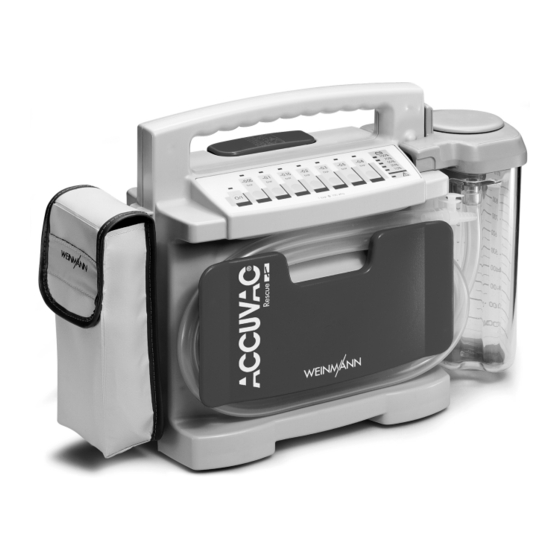

Weinmann Accuvac Rescue Montageanleitung
Vorschau ausblenden
Andere Handbücher für Accuvac Rescue:
- Gebrauchsanweisung (52 Seiten) ,
- Gebrauchsanweisung (60 Seiten) ,
- Gebrauchsanweisung (52 Seiten)
Verwandte Anleitungen für Weinmann Accuvac Rescue
Inhaltszusammenfassung für Weinmann Accuvac Rescue
- Seite 1 Accuvac Rescue Set 15792 Set 15830 Montageanleitung Assembly instructions Notice de montage...
- Seite 2 Accuvac Rescue • Montage eines Kondensators an die Ladeschnittstelle der Absaugpumpe Accuvac Rescue Die Ferrite und der Kondensator sind Komponenten der Absaugpumpe Accuvac Rescue. Lesen Sie immer auch die Service- und Reparaturanleitung Accuvac Rescue. Ferrit für Spannungsversorgung montieren Ferrit für X101...
- Seite 3 4. Kabelschuhe des Kondensators auf die Kontaktstifte der Ladeschnittstelle auflegen. Dabei beachten: Gleichfarbige Kabelschuhe aufeinander legen (rot auf rot, schwarz auf schwarz). 5. Gewinde der Kontaktstifte mit einem Tropfen Loctite 222 (WM 14958 oder WM 14915) benetzen. 6. Scheiben und Muttern auf die Gewinde setzen. Accuvac Rescue...
- Seite 4 8. Klebestelle für Befestigungssockel mit Isopropylalkohol reinigen. 9. Schutzfolie vom Befestigungssockel abziehen und Befestigungssockel einkleben. 10. Kondensator mit dem breiteren Kabelbinder auf dem Befestigungssockel befestigen. 11. Kabel des Kondensators mit Kabeln der Ladeschnittstelle zusammenfassen. Dabei beachten: Gleichfarbige Kabel mit jeweils einem Kabelbinder zusammenfassen. Accuvac Rescue...
- Seite 5 These assembly instructions describe: • fitting ferrite beads to the connecting cables for the power supply and to the battery of the Accuvac Rescue suction pump • fitting a capacitor to the charging interface of the Accuvac Rescue suction pump The ferrite beads and the capacitor are components of the Accuvac Rescue suction pump.
- Seite 6 (red on red, black on black). 5. Wet the threads of the contact pins with a drop of Loctite 222 (WM 14958 or WM 14915). 6. Place washers and nuts on the threads. Accuvac Rescue...
- Seite 7 10. Attach the capacitor to the mount using the wider cable tie. 11. Combine the capacitor cables with the cables for the charging interface. In the process, please note: use one cable tie to combine cables of the same color. Accuvac Rescue...
- Seite 8 Accuvac Rescue. Les ferrites et le condensateur sont des composants de la pompe d'aspiration Accuvac Rescue. Toujours consulter également la notice d'entretien et de réparation de la pompe d'aspiration Accuvac Rescue.
- Seite 9 Attention : placer les cosses de même couleur les unes sur les autres (rouge sur rouge, noir sur noir). 5. Enduire les ergots de contact d'une goutte de Loctite 222 (WM 14958 ou WM 14915). Accuvac Rescue...
- Seite 10 10. Fixer le condensateur sur le socle de fixation à l'aide d'une attache de câbles plus large. 11. Regrouper le câble du condensateur avec les câbles de l'interface de charge. Attention : regrouper les câbles de même couleur avec une attache de câbles. Accuvac Rescue...
- Seite 12 Weinmann Geräte für Medizin GmbH+Co. KG Postfach 540268 • D-22502 Hamburg Kronsaalsweg 40 • D-22525 Hamburg T: +49-(0)40-5 47 02-0 F: +49-(0)40-5 47 02-461 E: info@weinmann.de www.weinmann.de Center for Production, Logistics, Service Weinmann Geräte für Medizin GmbH+Co. KG Siebenstücken 14 • D-24558 Henstedt-Ulzburg...
