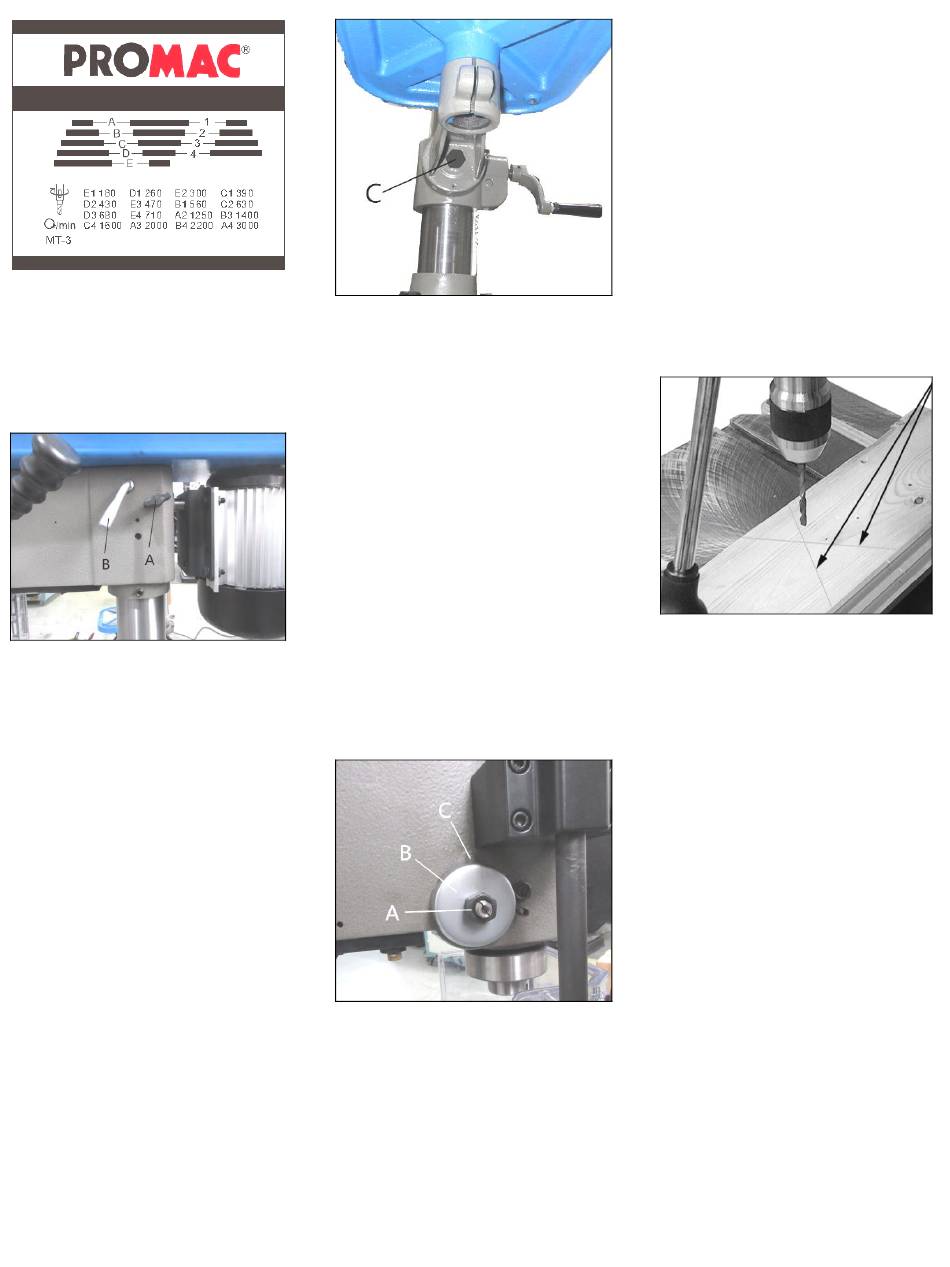

Fig 11
Drehzahlwechsel durchführen:
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Lösen Sie beidseitig die Klemmung
der Motoraufhängung (A, Fig. 12).
Fig 12
Entspannen Sie die Riemen mit Hilfe
des Spannhebels (B).
Wechseln Sie die Riemenlage
entsprechend des Drehzahl-
Riemenlauf Schaubildes.
Spannen Sie die Riemen mit dem
Spannhebel (B) und klemmen Sie die
Motoraufhängung (A).
Die richtige Riemenspannung ist
erreicht wenn bei Daumendruck die
Riemenmitte um ca. 10 mm ausweicht.
Schließen Sie die Riemenabdeckung
und sichern Sie mit der
Sicherungsschraube.

7.4 Tischschwenkung

Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Fig 13
Lösen Sie die Sechskantschraube (C)
um den Tisch zu schwenken.
Achtung:
Die Sechskantschraube nur leicht
lösen da andernfalls die gesamte
Tischeinheit herunterfallen kann.
Die Sechskantschraube wieder
festziehen.
7.5 Rückholfeder Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Pinolen-Rückholfeder ist
werksseitig eingestellt.
Sollte eine Verstellung erforderlich
sein so gehen Sie bitte wie folgt vor.
Lösen Sie die Muttern (A, Fig. 14) um
ca. 6mm.
Fig 14
Halten Sie die Federabdeckung (B) gut
fest.
Um z. B. die Federkraft zu erhöhen
ziehen Sie die Federabdeckung
vorsichtig weg und drehen Sie sie
gegen den Uhrzeigersinn bis die
Mitnahme (C) wieder einrastet.
Ziehen Sie die Muttern (A) wieder fest
und kontern Sie mit mäßigem
Drehmoment. Die Muttern müssen
zum Federgehäuse Spiel haben.

7.6 Kreuzlaser Einstellung

Der Kreuzlaser ist zur Verwendung mit
Spiralbohrern ausgelegt.
Der Laserstrahl wird von großen
Werkzeugen beschattet, die
Verwendung ist dadurch
eingeschränkt.
Die zwei Linienlaser müssen so
eingestellt sein, dass sich ihre Strahlen
am Bohrmittelpunkt treffen (Fig 15).
Fig 15
Die Linienlaser sind ab Werk
eingestellt.
Zum Verstellen, einen kleinen
Spiralbohrer einspannen und die
Laserquellen (A, Fig 16) mit einer
Zange vorsichtig nach Bedarf drehen.
Zur Einstellung lösen Sie die
Drehknöpfe (C).
ACHTUNG:
Klasse 2 Laser
Laserstrahl schauen.
Nicht direkt mit optischen Instrumenten
in den Strahl schauen.
Richten Sie den Laserstrahl nicht auf
Personen oder Tiere.
Verwenden Sie den Kreuzlaser nicht
bei stark reflektierendem Material.
Reflektiertes Licht ist gefährlich.
