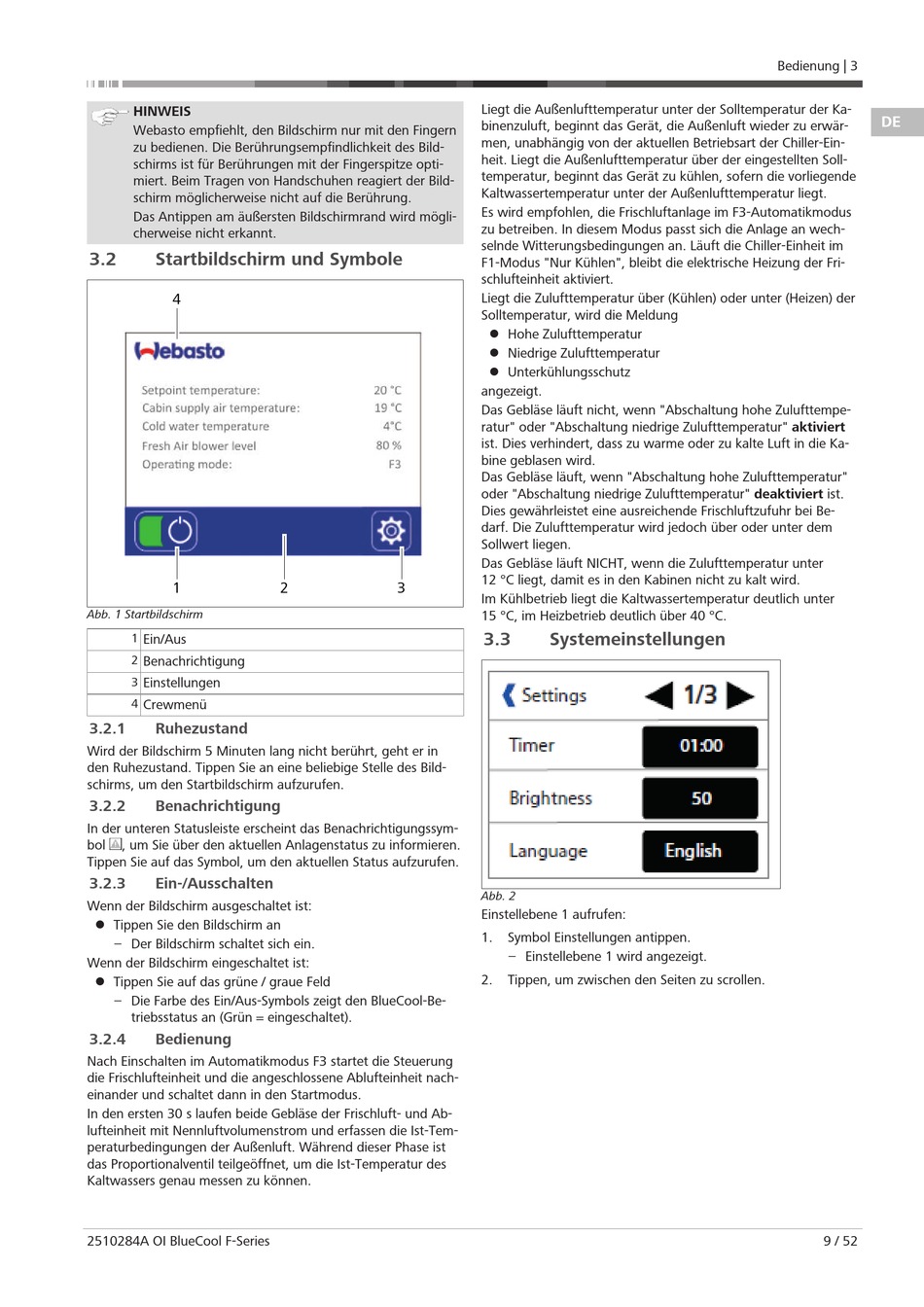

HINWEIS
Webasto empfiehlt, den Bildschirm nur mit den Fingern
zu bedienen. Die Berührungsempfindlichkeit des Bild-
schirms ist für Berührungen mit der Fingerspitze opti-
miert. Beim Tragen von Handschuhen reagiert der Bild-
schirm möglicherweise nicht auf die Berührung.
Das Antippen am äußersten Bildschirmrand wird mögli-
cherweise nicht erkannt.
3.2

Startbildschirm und Symbole

4
1
Abb. 1 Startbildschirm
1
Ein/Aus
2 Benachrichtigung
3 Einstellungen
4 Crewmenü
3.2.1 Ruhezustand
Wird der Bildschirm 5 Minuten lang nicht berührt, geht er in
den Ruhezustand. Tippen Sie an eine beliebige Stelle des Bild-
schirms, um den Startbildschirm aufzurufen.
3.2.2 Benachrichtigung
In der unteren Statusleiste erscheint das Benachrichtigungssym-
bol , um Sie über den aktuellen Anlagenstatus zu informieren.
Tippen Sie auf das Symbol, um den aktuellen Status aufzurufen.
3.2.3 Ein-/Ausschalten
Wenn der Bildschirm ausgeschaltet ist:
l Tippen Sie den Bildschirm an
– Der Bildschirm schaltet sich ein.
Wenn der Bildschirm eingeschaltet ist:
l Tippen Sie auf das grüne / graue Feld
– Die Farbe des Ein/Aus-Symbols zeigt den BlueCool-Be-
triebsstatus an (Grün = eingeschaltet).
3.2.4 Bedienung
Nach Einschalten im Automatikmodus F3 startet die Steuerung
die Frischlufteinheit und die angeschlossene Ablufteinheit nach-
einander und schaltet dann in den Startmodus.
In den ersten 30 s laufen beide Gebläse der Frischluft- und Ab-
lufteinheit mit Nennluftvolumenstrom und erfassen die Ist-Tem-
peraturbedingungen der Außenluft. Während dieser Phase ist
das Proportionalventil teilgeöffnet, um die Ist-Temperatur des
Kaltwassers genau messen zu können.
2510284A OI BlueCool F-Series
2 3
Liegt die Außenlufttemperatur unter der Solltemperatur der Ka-
binenzuluft, beginnt das Gerät, die Außenluft wieder zu erwär-
men, unabhängig von der aktuellen Betriebsart der Chiller-Ein-
heit. Liegt die Außenlufttemperatur über der eingestellten Soll-
temperatur, beginnt das Gerät zu kühlen, sofern die vorliegende
Kaltwassertemperatur unter der Außenlufttemperatur liegt.
Es wird empfohlen, die Frischluftanlage im F3-Automatikmodus
zu betreiben. In diesem Modus passt sich die Anlage an wech-
selnde Witterungsbedingungen an. Läuft die Chiller-Einheit im
F1-Modus "Nur Kühlen", bleibt die elektrische Heizung der Fri-
schlufteinheit aktiviert.
Liegt die Zulufttemperatur über (Kühlen) oder unter (Heizen) der
Solltemperatur, wird die Meldung
l Hohe Zulufttemperatur
l Niedrige Zulufttemperatur
l Unterkühlungsschutz
angezeigt.
Das Gebläse läuft nicht, wenn "Abschaltung hohe Zulufttempe-
ratur" oder "Abschaltung niedrige Zulufttemperatur" aktiviert
ist. Dies verhindert, dass zu warme oder zu kalte Luft in die Ka-
bine geblasen wird.
Das Gebläse läuft, wenn "Abschaltung hohe Zulufttemperatur"
oder "Abschaltung niedrige Zulufttemperatur" deaktiviert ist.
Dies gewährleistet eine ausreichende Frischluftzufuhr bei Be-
darf. Die Zulufttemperatur wird jedoch über oder unter dem
Sollwert liegen.
Das Gebläse läuft NICHT, wenn die Zulufttemperatur unter
12 °C liegt, damit es in den Kabinen nicht zu kalt wird.
Im Kühlbetrieb liegt die Kaltwassertemperatur deutlich unter
15 °C, im Heizbetrieb deutlich über 40 °C.
3.3

Systemeinstellungen

Abb. 2
Einstellebene 1 aufrufen:
1. Symbol Einstellungen antippen.
– Einstellebene 1 wird angezeigt.
2. Tippen, um zwischen den Seiten zu scrollen.
Bedienung | 3
DE
9 / 52
