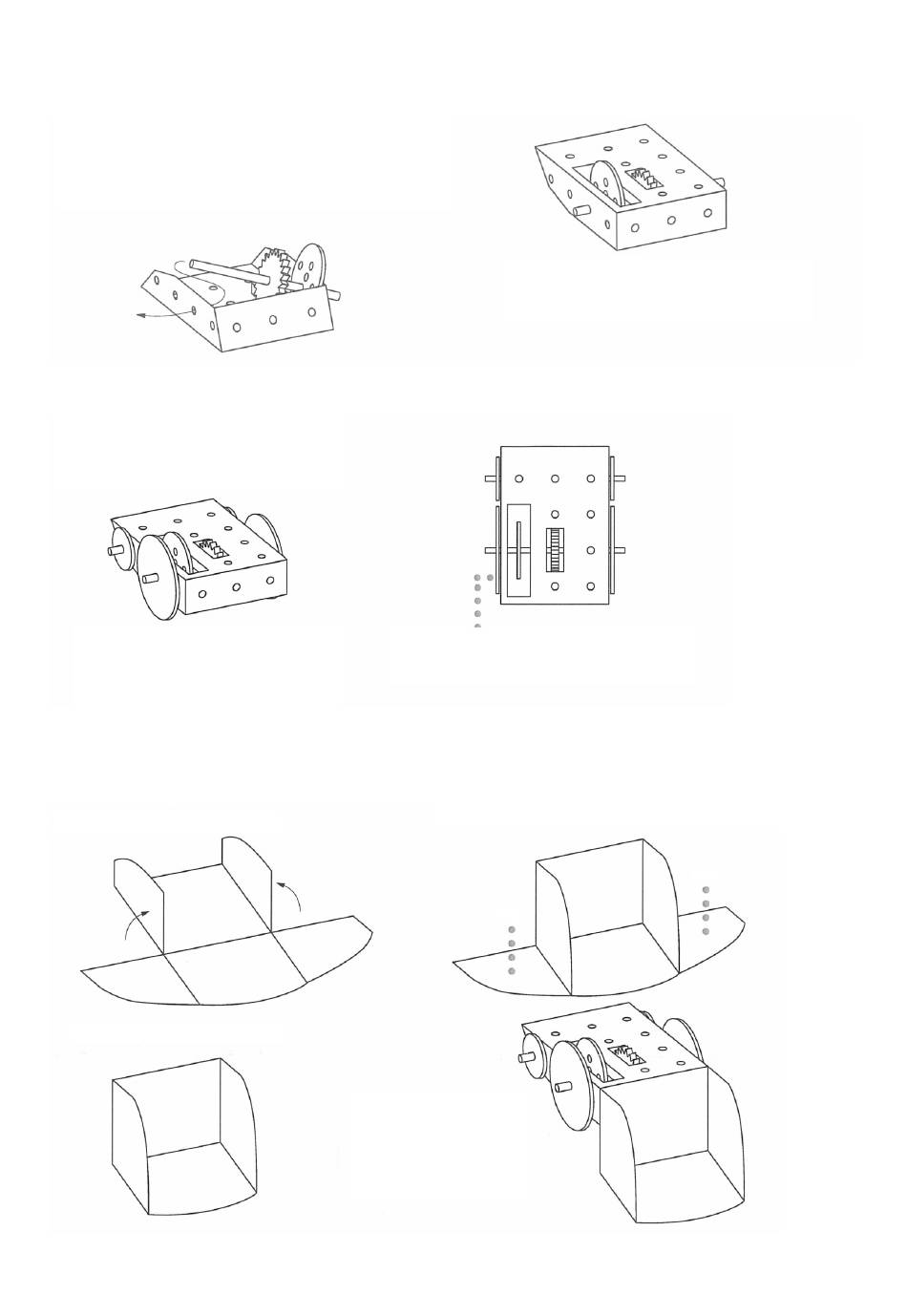

SCHRITT 7: ANBRINGEN DER VORDERACHSE
Nach Abbildung das eine Ende der Achse durch
das Loch in der Seitenwand des Grundgestells
stecken. Das Exzenterrad muß in der großen recht-
eckigen Aussparung sitzen und das Zahnrad in der
kleinen. Das andere Ende der Achse durch das ge-
genüberliegende Loch in der anderen Seitenwand
stecken, so dass die Achse frei drehen kann.
SCHRITT 8: ANBRINGEN DER RäDER
Die 2 großen Räder Ø 60 mm auf der Vorderachse
aufstecken. Nach Abbildung ebenso die Hinter-
achse ausgemittelt ins Grundgestelle stecken und
auf dieser die 2 kleinen Räder Ø 30 mm stecken.
Tipp!
Um einen festen Sitz der Räder zu gewährleis-
ten, sollten etwas Leim auf die entsprechende
Position der Räder aufgetragen und die Räder
anschließend auf diese Position geschoben wer-
den. Den Leim gut trocknen lassen
SCHRITT 9: HERSTELLEN DES UNTERkIEFERS
(A) Die beiden Laschen der Schaufel ("Unterkiefers"/
Stanzteil) nach Abbildung nach oben falten
(C) Die Seitenteile nach oben falten und diese
fest andrücken (mit Büroklammern fixieren).
4
Hinweis:
Darauf achten, dass beide Räder genau mittig in den
Aussparungen angebracht sind und das die Achse an
beiden Seiten des Grundgestells gleich übersteht.
Hinweis:
Lassen Sie einen kleinen Zwischenraum zwischen den
Rädern und dem Grundgestell frei. Darauf achten, dass
die Räder gerade stehen und das sich die Achsen frei
drehen können.
(B) Die Rückseite nach oben falten und auf
den in der Abbildung angegebenen Stel-
len etwas Leim aufbringen
Leim
(D) Den "Unterkiefer" auf die Vorderkante des
Grundgestells anleimen. Man kann auch doppel-
seitiges Klebeband verwenden.
Leim
