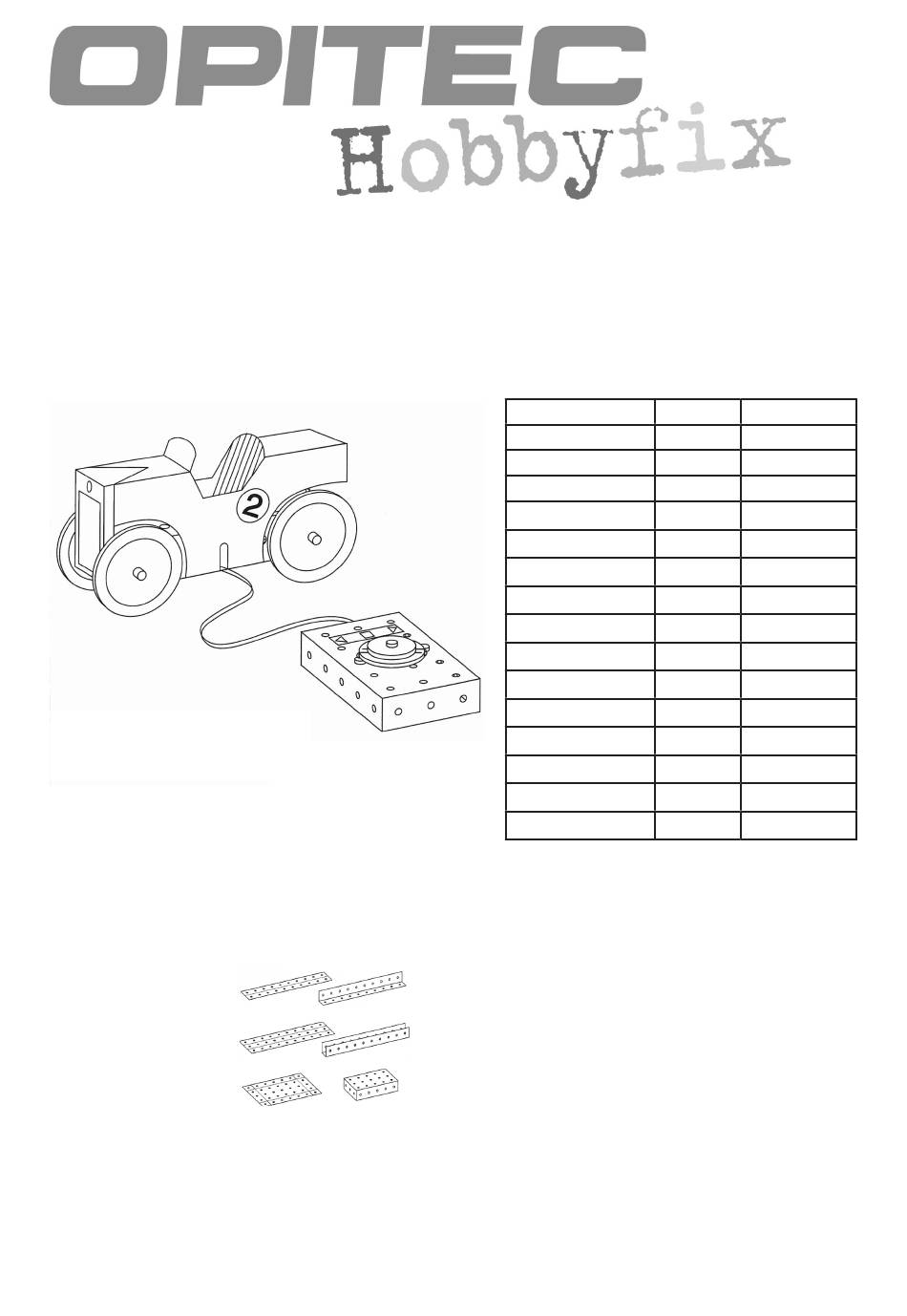

Opitec Hobbyfix 204.415 Bedienungsanleitung

E l e k t r i s c h e r R e n n w a g e n
BENÖTIGTES MATERIAL:
Bleistift und Lineal
Leim oder Alleskleber
Schere,
Wie wird TECH-CARD aufgebaut
TECH-CARD ist ein System aus L-Profilen, U-Profilen und Basisplatten aus denen, durch einfaches Falten und Kleben
leicht dreidimensionale, funktionstüchtige Modelle hergestellt werden können.
L-Profil
U-Profil
Basis
Bevor TECH-CARD Teile zugeschnitten werden, sollten diese vorab sorgfältig abgemessen und Schnittlinien aufge-
zeichnet werden. Die Einzelteile mit einer Schere oder einem Bastelmesser zuschneiden. Gestrichelte Linien auf der
Vorlage werden mit Hilfe des Bastelmessers oder der Scherenspitze vorsichtig eingeritzt. Das erleichtert das spätere
Falten.
Vor dem Zusammenkleben von TECH CARD sollten die Einzelteile entlang der geritzten Linien in die richtige Form
gefaltet werden. Beim Zusammenkleben der Einzelteile sollten diese mit Büroklammern fixiert werden, bis der Leim
bzw. Kleber getrocknet ist.
Die Kartonräder passen genau auf die Achsen. Besser sollte man diese mit ein wenig Leim auf die Achse kleben. Den
korrekten Sitz des Rades vor der Trocknung des Leims überprüfen.
D204415#1
2 0 4 . 4 1 5
T e c h C a r d
STÜCKLISTE Stückzahl Maße in mm
Basis
U-Profil
Achse
Rad
Rad
Motor
Batteriehalter
Batterieclip
Kabel
großes Zahnrad
kleines Zahnrad
Klebepad
Musterklammer
Büroklammer
Papierschablnonen
1 5x7 Loch
1 3x10 Loch
1 Ø 4 x 300
5 Ø 50
5 Ø 30
1
1 2x Mignon AA
1
2 je 3000
1 Ø 40
1 Ø 10
2
3
2
1
