STÜCKLISTE
Motor
Metallachse
Metallachse
Zylinderkopfschraube
Zylinderkopfschraube
Mutter M3
Messinghülse
Messinghülse
Doppelzahnrad rot 50/10
Doppelzahnrad grau 50/10
Doppelzahnrad rot 30/10
Doppelzahnrad grau 30/10
Motorritzel
Montagewinkel
Distanzscheibe
Distanzröllchen
D208213#1
208.213
M e t a l l w i n k e l -
G e t r i e b e m o t o r
Stückzahl
Maße (mm)
1
1
Ø3x70
1
ø3x120
1
M3x12
2
M3x35
3
1
5
1
8
2
fest
3
lose
4
fest
3
lose
1
2
1
2
ø6x25
Bei den OPITEC Werkpackungen handelt es sich
Teile-Nr.
nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, son-
1
dern um Lehr- und Lernmittel als Unterstützung
2
der pädagogischen Arbeit.
3
Achtung!
4
Dieses Produkt enthält verschluckbare Kleinteile.
Es besteht Erstickungsgefahr!
5
6
7
8
9
10
10
11
12
8
7
13
15
14
15
16
Hinweis
16
14
9
5
11
4
13
6
1
12
2
3
1
1
Werbung
Verwandte Anleitungen für Opitec 208.213
Inhaltszusammenfassung für Opitec 208.213

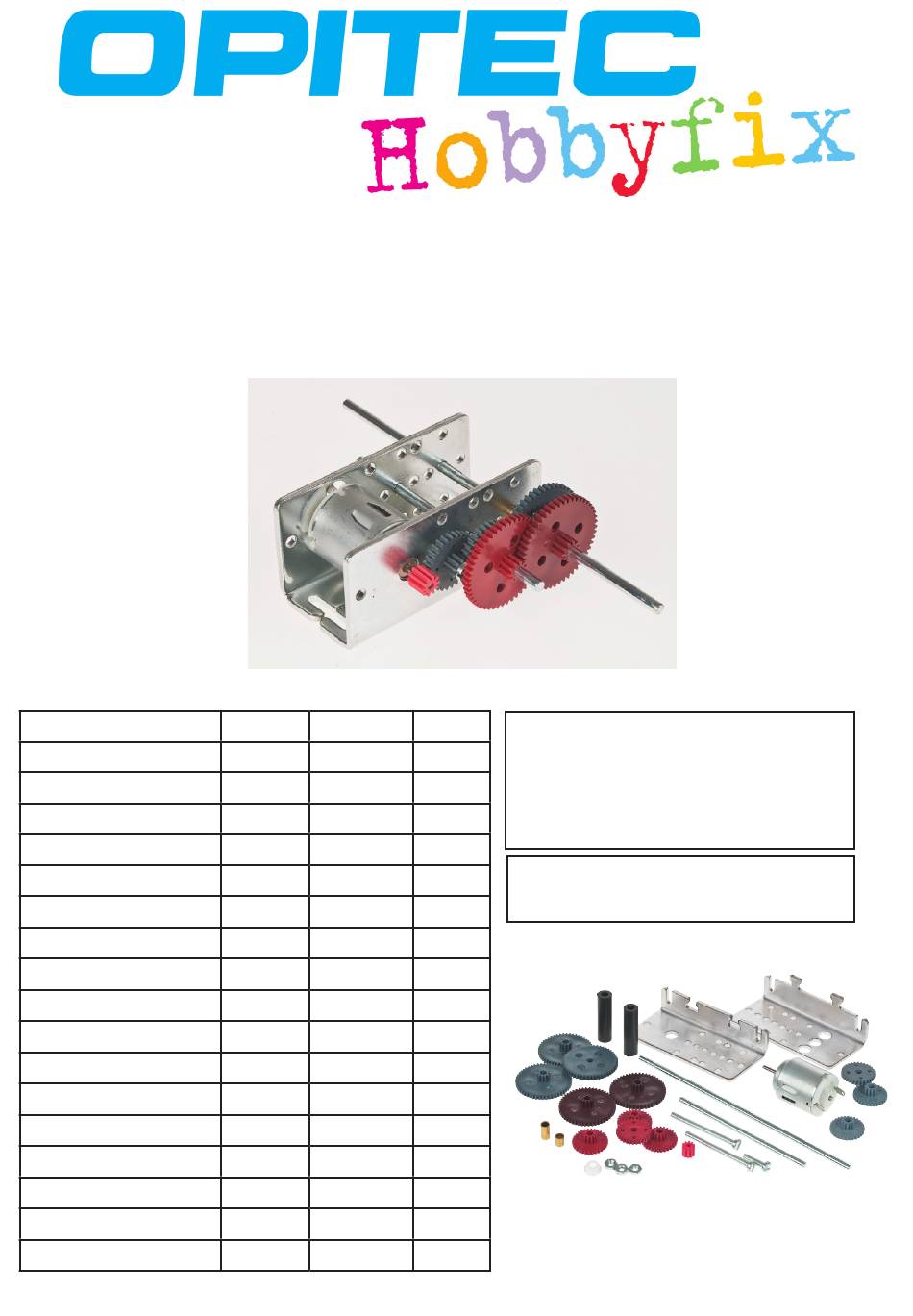

- Seite 1 M e t a l l w i n k e l - G e t r i e b e m o t o r Hinweis STÜCKLISTE Bei den OPITEC Werkpackungen handelt es sich Stückzahl Maße (mm) Teile-Nr. nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, son-...
- Seite 2 Montagehinweise Allgemein: Der Vorteil von den Metallwinkeln ist der, dass man die Winkel einfach zusammenstecken kann. Dadurch kann man ohne Schraubverbindungen die Getriebeübersetzungen schnell auf und abbauen. Für eine entgültige Montage liegen die Schrauben in der Verpackung um die Winkel fest zu fixieren. In den Abbildungen wird der Aufbau ohne Schrauben beschrieben.
- Seite 3 Variationsmöglichkeiten Kraftabgabe Kraftabgabe lose lose fest fest i = 243 : 1 i = 125 : 1 Kraftabgabe Kraftabgabe lose lose fest fest i = 45 : 1 i = 625 : 1 lose Kraftabgabe lose Kraftabgabe fest fest i = 3125 : 1 i = 1125 : 1 fest = fester Sitz auf der Welle lose = loser Sitz auf der Welle...
