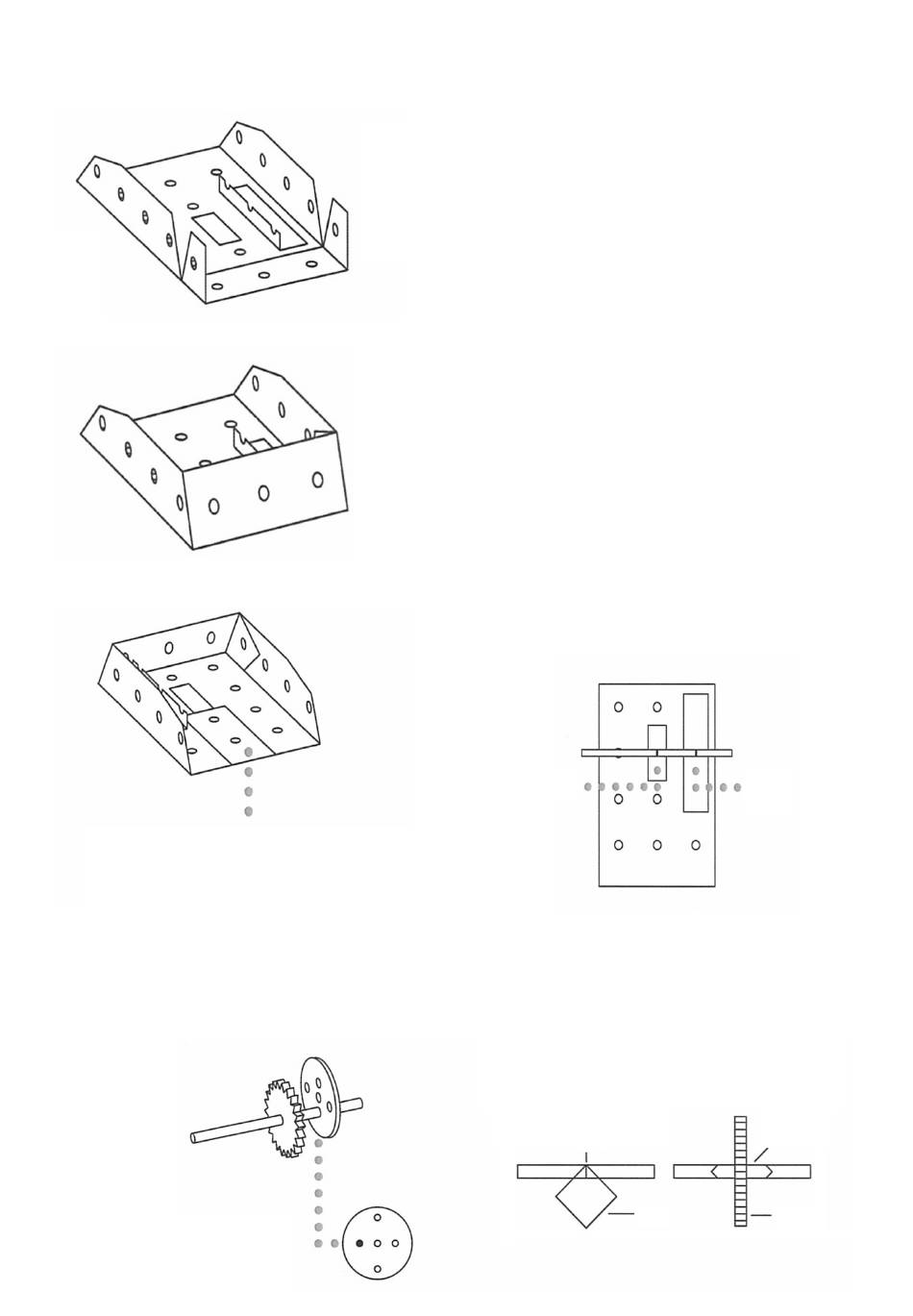

SCHRITT 2: AUFBAU DES GRUNDGESTELLS
Die Basis nach Abbildung auf einen glatten Untergrund legen, so dass die Faltkanten und die nach oben gefaltete
Lasche zu sehen sind. Seitenteile nach Abbildung abwinkeln.
Hinweis:
Das Falten der Seitenteile und des Vorderteils geben dem Grundgestell Stabilität
SCHRITT 3: ZUSAMMENLEIMEN
SCHRITT 4: VERSTäRkEN DES GRUNDGESTELLS
Das Grundgestell nach Abbildung drehen. Das im
Schritt 1 ausgeschnittene rechteckige Stück auf
den aufgezeichneten Platz kleben. Es verstärkt das
Grundgestell.
SCHRITT 6: ANBRINGEN DES ZAHNRADES UND DES EXZENTERRADES
Das Zahnrad und das Exzenterrad wie in der
Abbildung gezeigt auf die Achse zu den mar-
kierten Stellen schieben. Vorher etwas Leim auf
die Stelle für das Exzenterrad geben und das
Exzenterrad auf seinen Platz schieben. Den Leim
trocknen lassen.
Die Achse durch die eine
Öffnung, die am nähesten
zur Mitte liegt, schieben.
D204437#1
Etwas Leim auf die beiden Laschen der Vorderkante geben und diese an
den Seitenlaschen nach Abbildung festkleben.
Hinweis:
Fixieren Sie die geleimten Teile mit Hilfe von Büroklammern bis der Leim
getrocknet ist.
Tipp!
Beim Verleimen darauf achten, dass der Rahmen rechtwinkelig zusam-
mengeleimt wird.
SCHRITT 5: ANBRINGEN DER VORDERACHSE
Eine ø4x100mm Achse ausgemittelt nach Abbildung
im Grundgestell positionieren. Anschließend mit
einem Bleistift die Position der Räder auf der Achse
markieren.
Position
Zahnrad
Tipp!
Sollte das Zahnrad nicht fest auf der Achse
sitzen ein Stück Klebeband um die Achse
kleben und anschließend das Zahnrad
über das Klebeband schieben (s.Abb.).
Position auf der Achse
Position
Exzenterrad
Klebeband
Klebeband
Zahnrad
3
