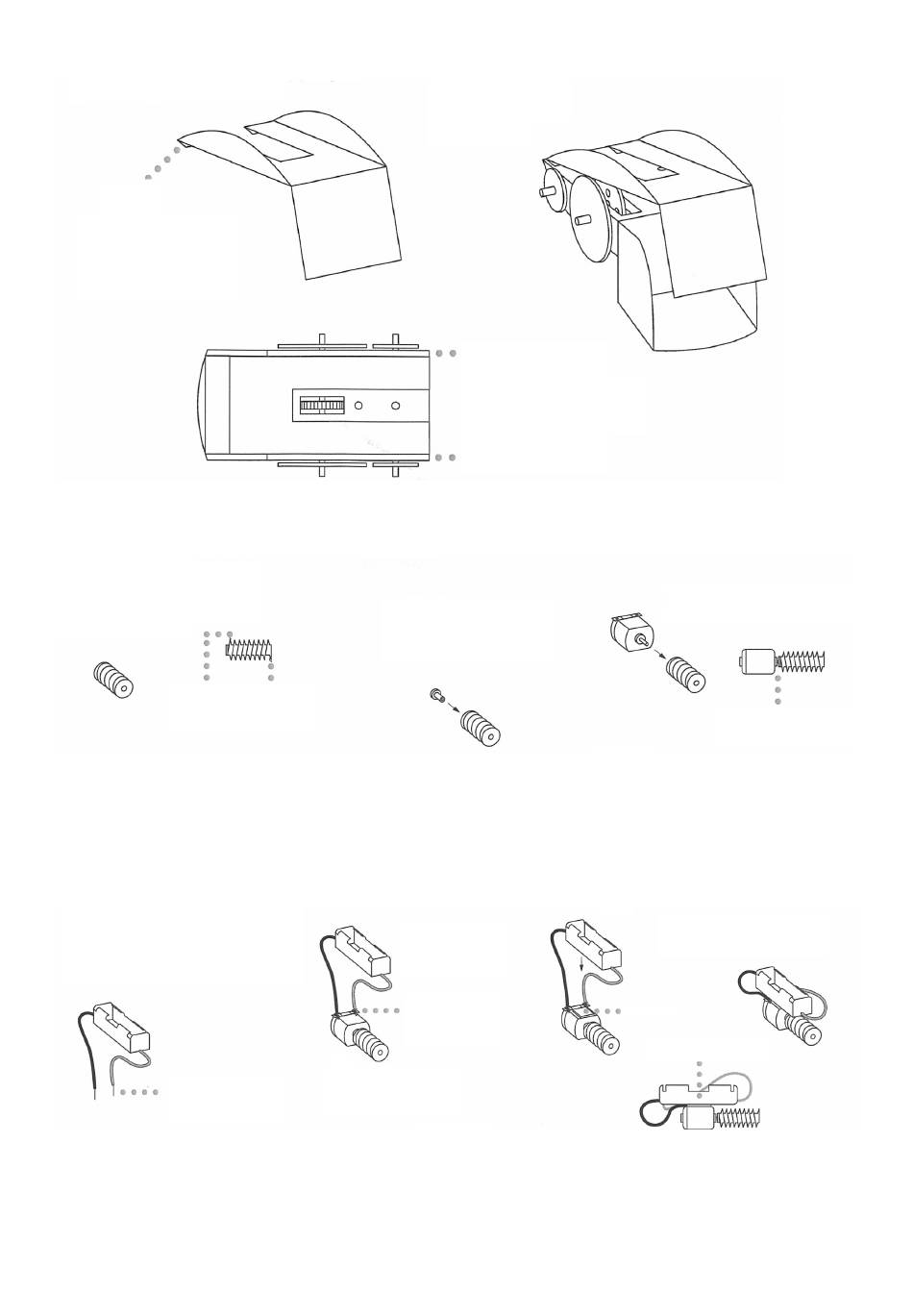

SCHRITT 10: HERSTELLEN DES OBERkIEFERS
(A) Den Aufbau ("Oberkiefer"/Stanzteil) nach der Abbil-
dung falten.
Laschen
(B) Die 2 kleinen Laschen an
der Hinterseite nach unten
falten und etwas Leim oder
doppelseitiges Klebeband auf
der Innenseite der Laschen
anbringen.
SCHRITT 11: ANBRINGEN DER SCHNECkE
A) Die Schnecke auf Fertigungs-
rückstände untersuchen.
Rückstände können durch die
Herstellung bedingt auftreten und
sollten vorsichtig mit Hilfe eines Bas-
telmessers entfernt werden, ohne
die Schnecke dabei zu beschädigen.
SCHRITT 12: ANBRINGEN DES BATTERIEHALTERS
(A) Die Drähte des Batterie-
halters auf ca. 100 mm
Länge kürzen und die
Enden ca 10 mm abiso-
lieren.
Die beiden Drähte nach
Abbildung in Form bie-
gen, so dass diese leich-
ter am Motor befestigt
werden können.
D204747#1
Abstand
Der Kiefer muß präzise mittig befestigt werden, so dass an
jeder Seite ein gleich großer Abstand ist. (siehe Abb.).
Abstand
B) Das Reduzierstück in das
lange Ende der Schne-
cken drücken, so dass
diese auf die Motorachse
gesteckt werden kann.
(B) Die beiden Drähte vor-
sichtig um die Kontakte
des Motors wickeln.
Das rote Kabel
unbedingt mit
diesem Motorkon-
takt verbinden
Hinweis:
Die Drähte sollten nur an den Kontak-
ten anliegen und nicht die Metallteile
des Motors berühren.
(C) Die Laschen des Aufbaus an der Rückseite des
Grundgestells so befestigen, dass links und
rechts jeweils der gleiche Abstand frei bleibt.
(C) Den Batteriehalter ausge-
mittelt mit einem Stück
doppelseitigen Klebeband
auf dem Motor befestigen.
Batteriehalter
mittig auf den
Motor kleben!
C) Nun die Schnecken
mit Reduzierstück
auf die Motorachse
schieben
Einen kleinen Zwi-
schenraum zwi-
schen Motor und
Welle frei lassen.
5
