PEGASUS PLUS KABINENTÜREN

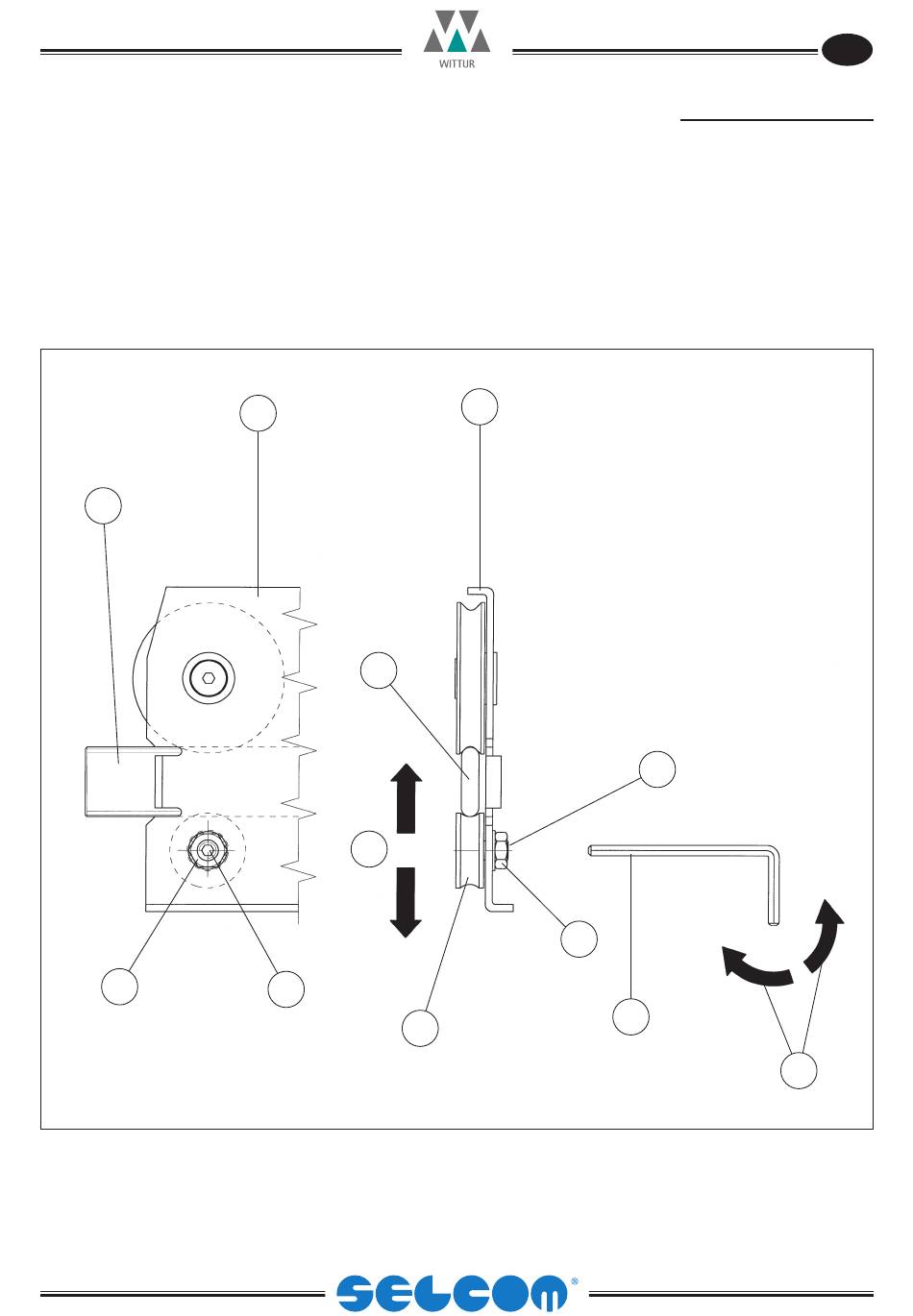

17 - EINSTELLEN DER GEGENROLLE
Um ein Spiel zwischen Schlitten (1) und Laufschiene (2) zu vermeiden, die Regulierung des exzentrischen Bolzens der Gegenrolle (3) benutzen.
Mit einem Maulschlüssel SW 19 die Mutter (4) losschrauben und mit einem Innensechskantschlüssel SW 6 (6) den exzentrischen Bolzen (5) im
Uhrzeiger- oder Gegenuhrzeigersinn, wie durch den Pfeil (B) angezeigt, drehen, um so das Spiel zwischen Führung und Laufrolle zu verringern,
wobei diese sich jedoch weiterhin frei und mühelos drehen muß.
Nach erfolgter Regulierung die Fixiermutter (4) der Gegenrolle wieder anschrauben.
2
4
Änderungen vorbehalten!
1
2
A A
5
3
1
4
6
Kode
GM.2.002492.DE
Version
Kode
3214.32.0204
Version
Datum
07.12.2012
Seite
5
B B
DE
0
B
23.25
