PEGASUS PLUS KABINENTÜREN
9 - KABINENTÜRVERRIEGELUNG (AUF WUNSCH)

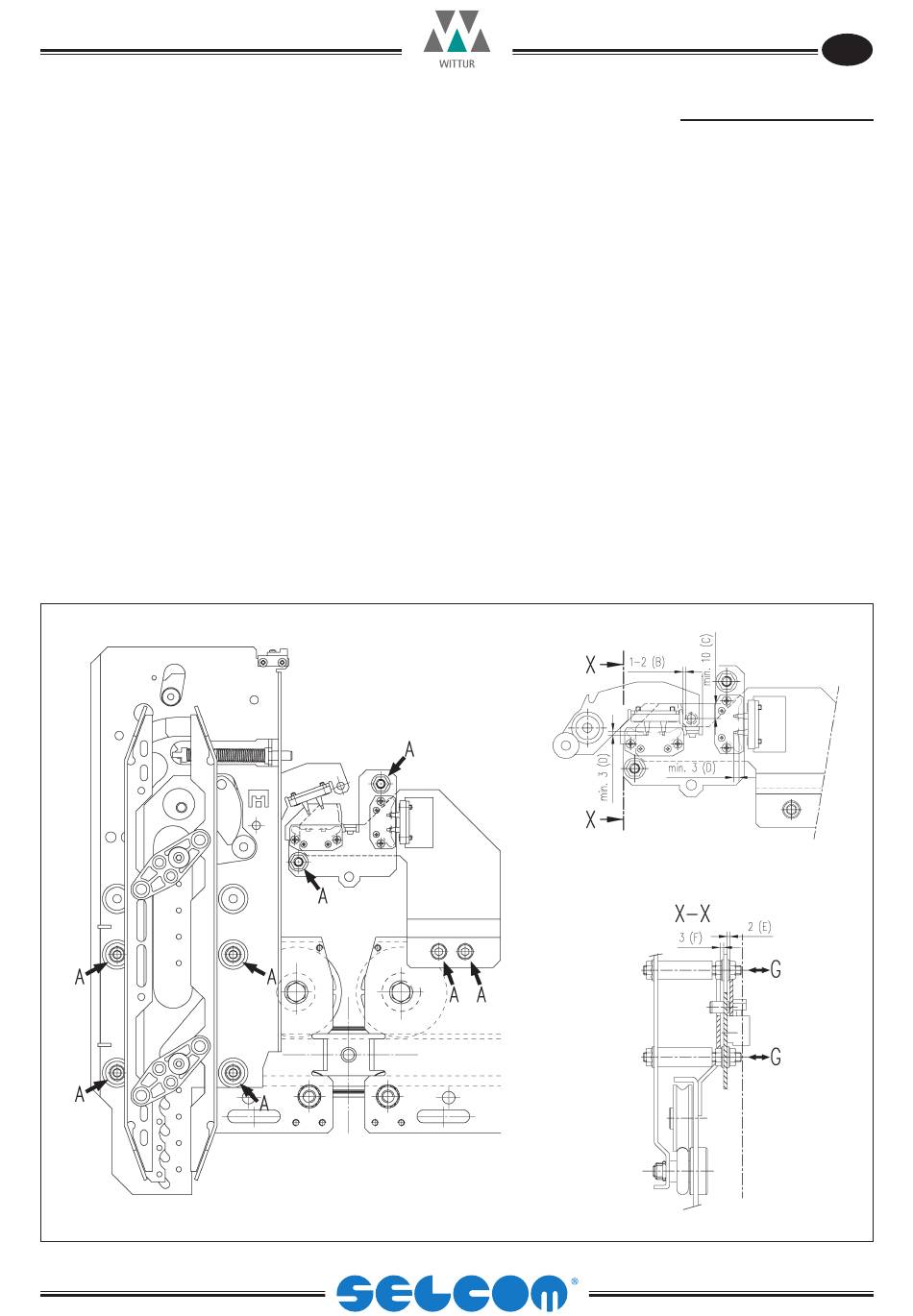

9.1 - KRITERIEN DIE FÜR DEN EINBAU UND DIE WARTUNG DER KABINENTÜRVERRIEGELUNG ZU BERÜCKSICHTIGEN SIND
- - d d i i e e W W a a r r t t u u n n g g m m u u ß ß m m i i n n d d e e s s t t e e n n s s e e i i n n m m a a l l i i m m J J a a h h r r e e r r f f o o l l g g e e n n
- die Kabinentürverriegelung muß die Tür verriegeln, wenn die Kabine außerhalb der Entriegelungszone steht. Der Hakenriegel muß
den Anschlaggummi berühren
- Alle Mitnehmerteile, Hakenriegel und die zusätzlicher Riegelraste (nur bei mittigöffnenden Türen) sind fest und sicher zu befesti-
gen (A)
- Der Sicherheitskreis muß unterbrochen sein, wenn die Tür öffnet
- Die Überlappung zwischen Hakenriegel und Lasche muß mindestens 10 mm (C) betragen, wenn die Tür komplett geschlossen ist
- Der Abstand zwischen Hakenriegel und Riegelraste sollte 1-2 mm (B) betragen
- Die Schalter müssen sauber sein und dürfen nur minimale Abnützung aufweisen (Metall, sichtbar)
- Die Überlappung zwischen Hakenriegel und Riegelraste bei wirkendem Schalter muß min. 7mm sein
- Die Kontaktbrücke sollte die Kontakfläche min. 3 mm (D) nach unten schieben
- Die elektrischen Kontakte müssen sicher und fest befestigt sein
- Die Kontaktbrücke ist zu der Mitte der Schalterbohrungen auszurichten, ohne jedoch die Vorderkante der Bohrungen zu berühren
- Der Abstand zwischen Hakenriegel und Riegelraste muß 2 mm (E) sein. Der Abstand zwischen Hakenriegel und zusätzlicher
Riegelraste muß 3 mm (F) sein. Bei Bedarf die Riegelraste (G) entsprechend einstellen.
Änderungen vorbehalten!
