PEGASUS PLUS KABINENTÜREN
13 - SPANNUNG DES ZAHNRIEMENS

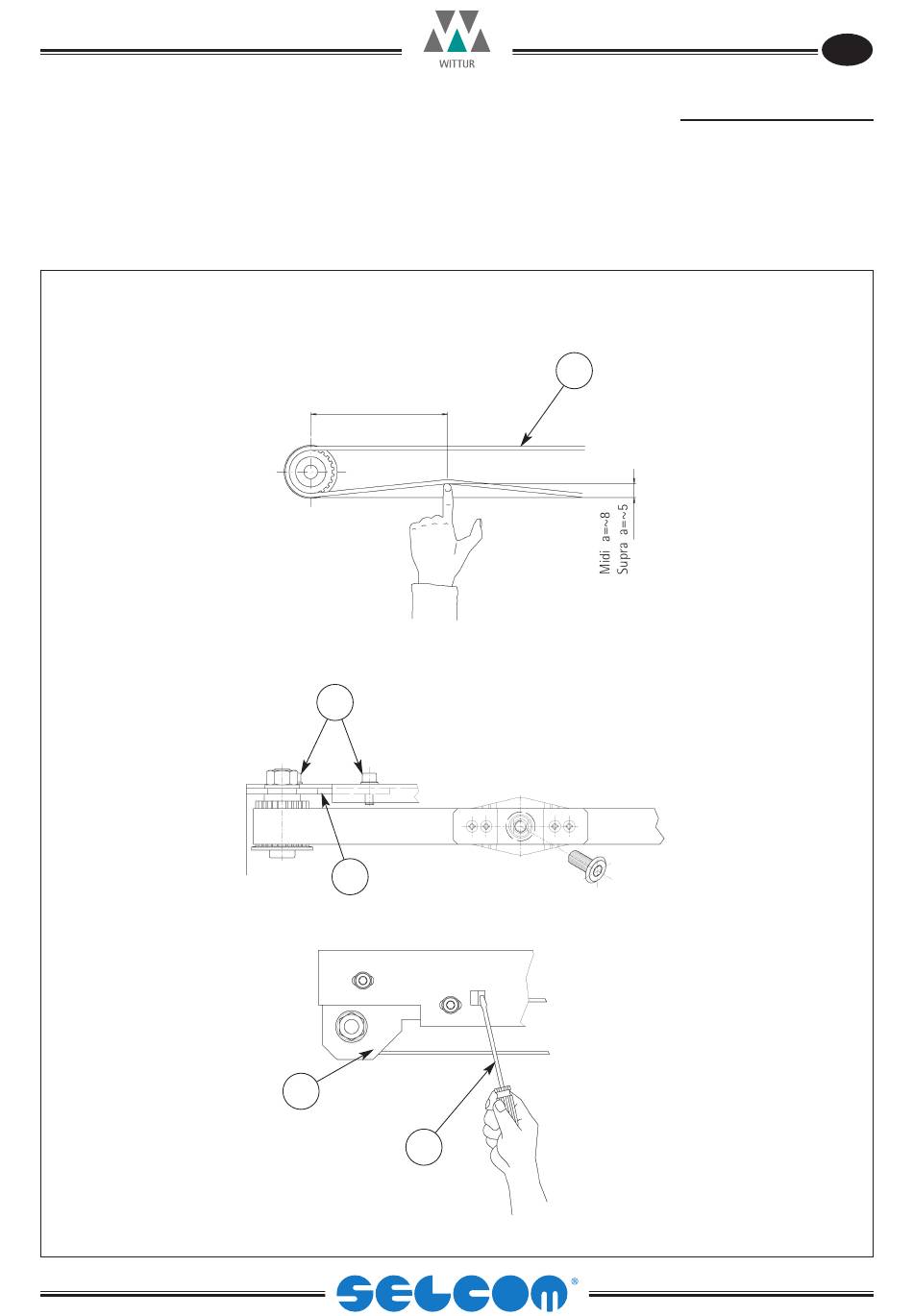

Um die Spannung des Zahnriemens (1) zu überprüfen, mit dem Schraubenzieher (3) auf das Lager (2) einwirken und das Maß (a) prü-
fen, anschließend die Position mit den Schrauben (4) befestigen.
M M I I D D I I
Spannung des Zahnriemens: 400N (+0/-10%)
S S U U P P R R A A Spannung des Zahnriemens: 550N (+0/-10%)
