PEGASUS PLUS KABINENTÜREN
5 - MONTAGE DER SCHWELLE UND SCHÜRZE
Schwelle aus Aluminium Standard:

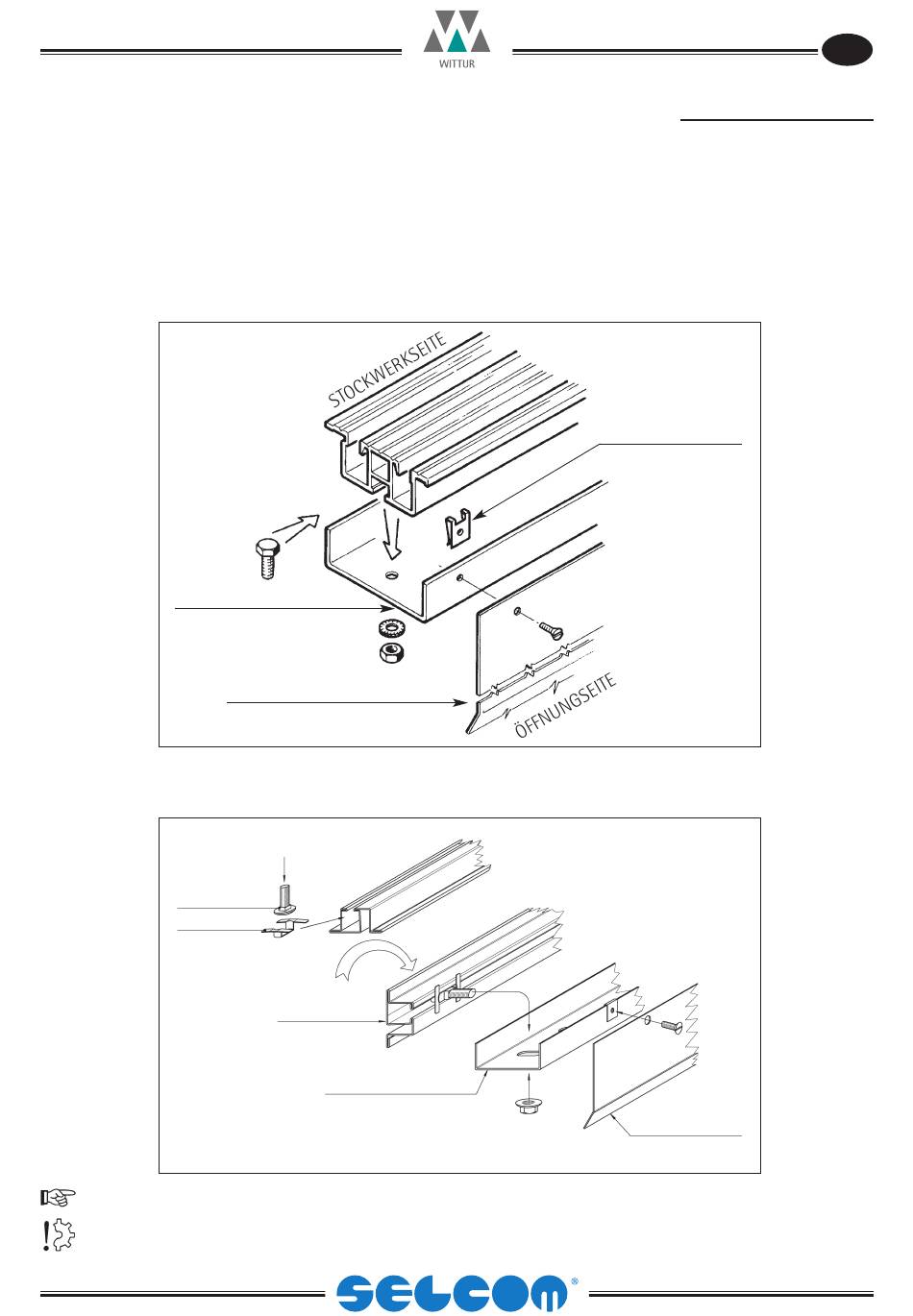

Die Befestigung der Schwelle und der Blende erfolgt wie in der Abbildung 1 dargestellt.
Verstärkte Aluminiumschwelle:
Die Schürze wird ohne die Schnappmuttern direkt an den Gewindebohrungen befestigt. Zur Schürzenbefestigung sind
Gewindebohrungen in der Schwelle vorhanden.
SCHWELLENUNTERSATZ
Schwelle aus rostfreiem Stahl:
Die Befestigung der Schwelle und der Blende erfolgt wie in der Abbildung 2 dargestellt.
7053.10.030
3201.05.3055
Senkschrauben M5 x 8 liegen der Lieferung bei.
Achtung: Längere Schrauben dringen in die Führungsnut ein und blockieren die Gleitschuhe.
Änderungen vorbehalten!
SCHÜRZE
SCHWELLE
SCHWELLENUNTERSATZ
Kode
GM.2.002492.DE
Version
Kode
Version
Datum
Seite
SCHNAPPMUTTERN
Abb. 1
SCHÜRZE
Abb. 2
DE
0
3214.32.0204
B
07.12.2012
10.25
