PEGASUS PLUS KABINENTÜREN
9.2 - DIE KORREKTE BETRIEBSWEISE DER KABINENTÜRE ÜBERWACHEN

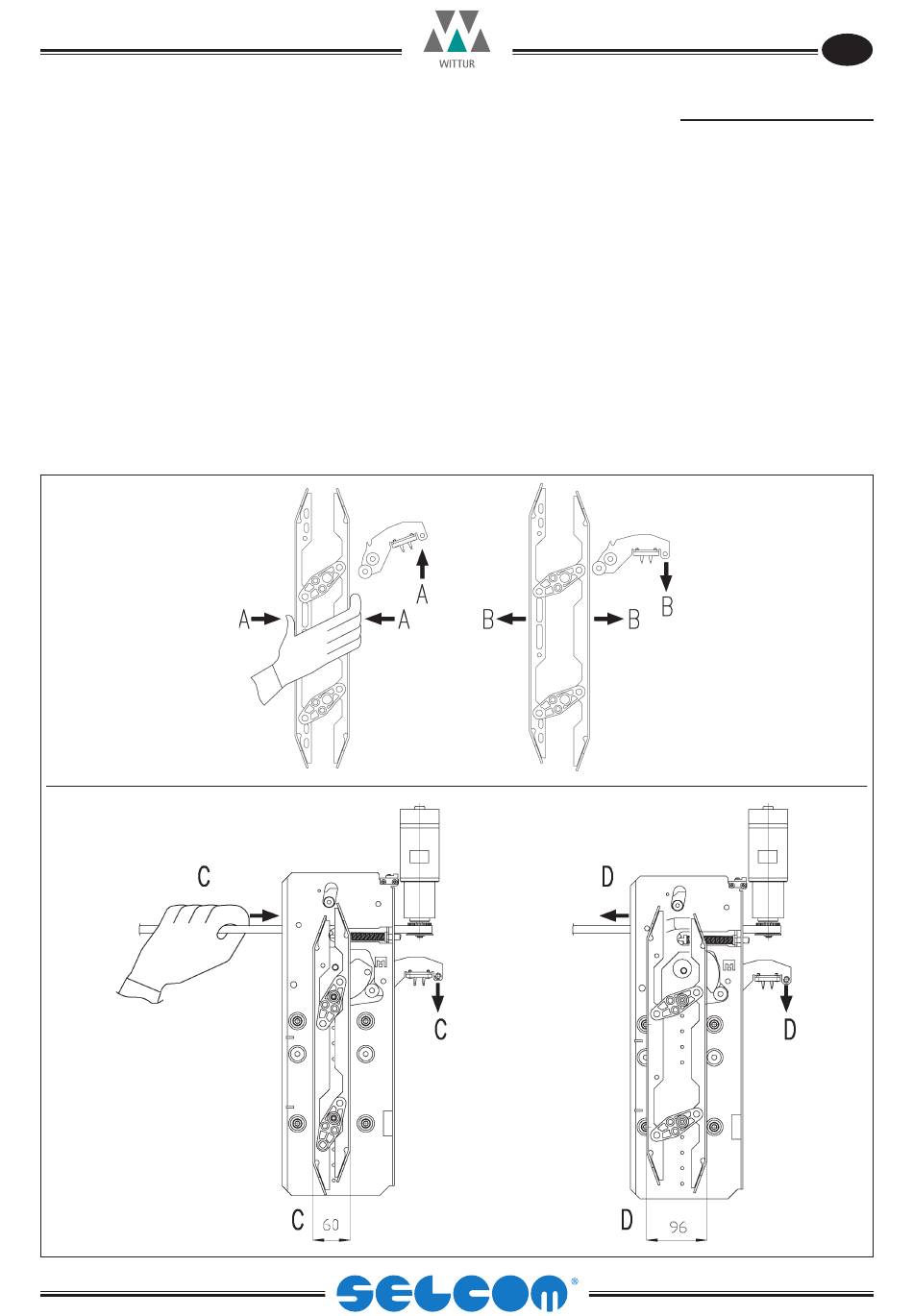

- Prüfen Sie, daß sich der Hakenriegel beim Drücken der Mitnehmerschwerter (A, B) frei bewegt
- Prüfen Sie gemäß folgender Vorgehensweise, daß sich alle Lagerpunkte der Kabinentürverriegelung leicht bewegen:
- Spannungsversorgung des Kabinentürantriebes ausschalten
- Die Tür mit der Hand am Riemen bis zur vollständigen Schließlage zuschieben - der Mitnehmer muß komplett geschlossen sein (C)
- Den Riemen loslassen um zu prüfen, daß sich der Mitnehmer selbstständig (durch die Federkraft) komplett bis in die völlig expan-
dierte Position bewegt. Während dieser Operation soll der Hakenriegel vollständig in geschlossener Position bleiben (D)
- Wenn obengenannte Kriterien nicht gewährleistet sind, ist es erforderlich die Kabinentürverriegelung zu ersetzen
- Um eine einwandfreie Funktion sicherzustellen, ersetzen Sie die Kabinentürverriegelung nach
- 1 Million Zyklen oder 5 Jahre in Kombination mit Eco drive
- 3 Million Zyklen oder 5 Jahre in Kombination mit Midi/Supra drive.
