Rechte Wand aufklappbar
•
Beide Wände aufklappbar.

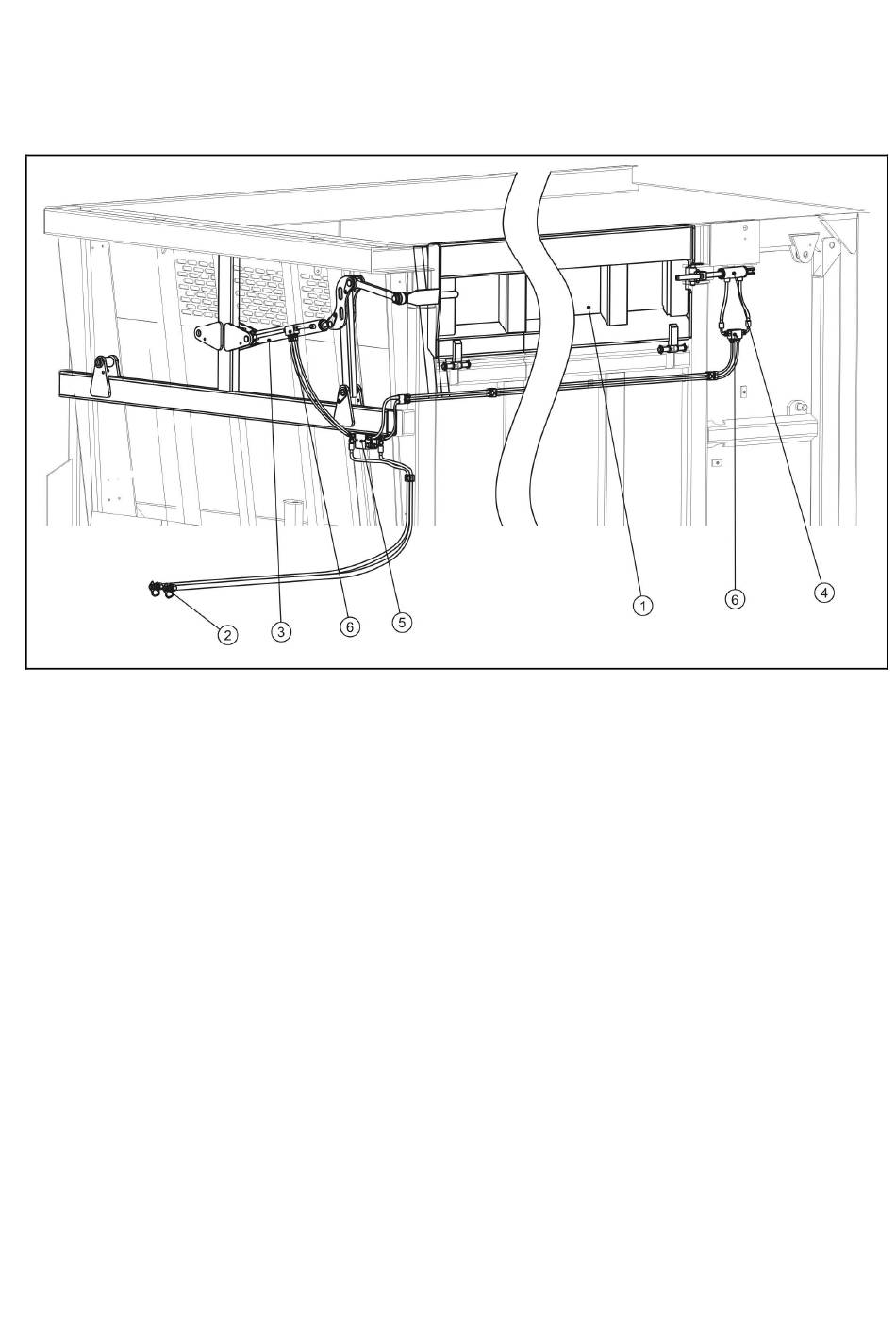

BILD 3.14A
Anordnung der Elemente der Klappwandhydraulik
(1) Klappwand, (2) Schnellkupplung, (3) Hydraulikzylinder zum Auf/Zuklappen der Wand,
(4) Hydraulikzylinder
(6) Rückschlagventil
Die Hydraulikanlage wird mittels des Öls von der Hydraulikanlage des Schleppers
angetrieben. Zur Steuerung dient der Ölverteiler der externen Hydraulikanlage des
Schleppers. Der Anschluss erfolgt mit Hilfe von Hydraulikleitungen mit grünfarbigen
Schnellkupplungen (2). Das Öl aus dem Schlepper gelangt zuerst in das Druckfolgeventil (5),
in dem es auf die Hydraulikzylinder (3) und (4) aufgeteilt wird, wodurch zuerst die Wand
entriegelt und anschließend aufgeklappt wird. Nach Änderung der Stellung des
Verteilerhebels im Schlepper gelangt das Öl über den zweiten Kreislauf zum zweiten
Druckfolgeventil, wodurch zuerst die Wand geschlossen und anschließend verriegelt wird.
für
die
Verriegelung
der
Wand,
3.21
(5)
Druckfolgeventil,
