Beko HCA62641BH Bedienungsanleitung Seite 32

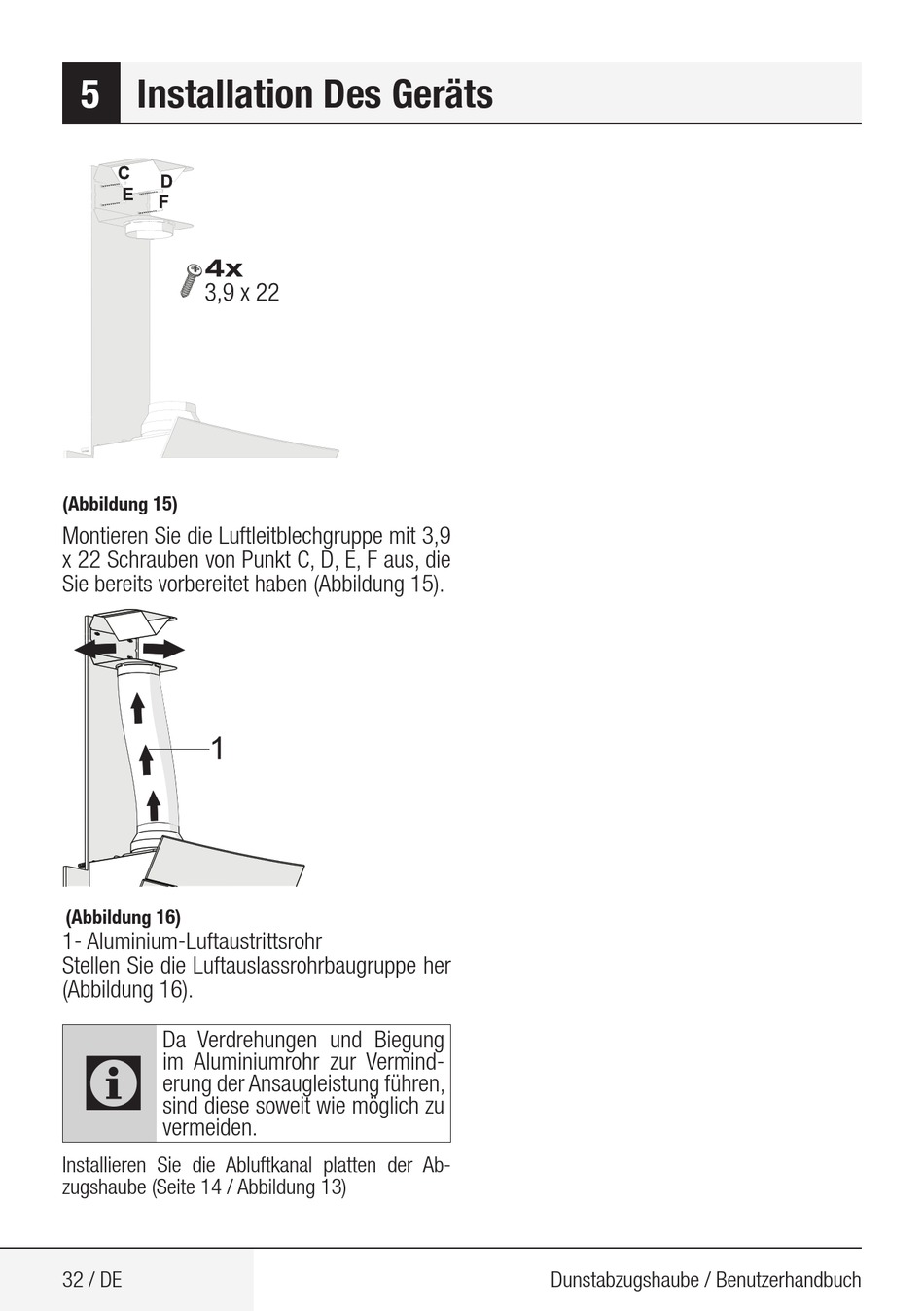

5 Installation Des Geräts
(Abbildung 15)
Montieren Sie die Luftleitblechgruppe mit 3,9
x 22 Schrauben von Punkt C, D, E, F aus, die
Sie bereits vorbereitet haben (Abbildung 15).
(Abbildung 16)
1- Aluminium-Luftaustrittsrohr
Stellen Sie die Luftauslassrohrbaugruppe her
(Abbildung 16).
Da Verdrehungen und Biegung
C
im Aluminiumrohr zur Vermind-
erung der Ansaugleistung führen,
sind diese soweit wie möglich zu
vermeiden.
Installieren Sie die Abluftkanal platten der Ab-
zugshaube (Seite 14 / Abbildung 13)
32 / DE Dunstabzugshaube / Benutzerhandbuch
