7.3 Utskifting av brennplater og fyrrist

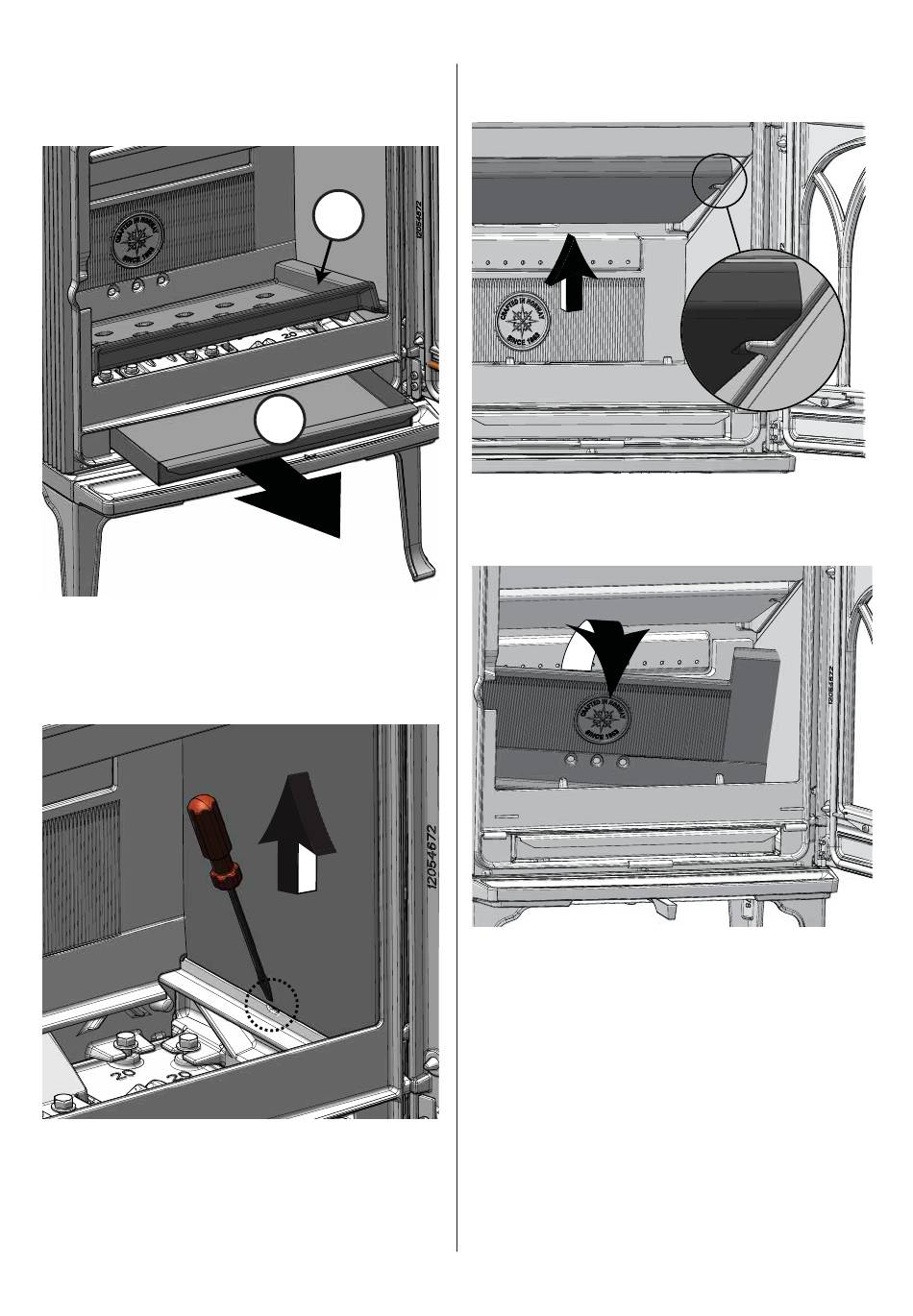

Fig. 20 Utskifting av fyrrist
1. Ta ut askeskuff en.
2. Vipp opp fyrristen i forkant og kant den ut.
Fig. 21 Utskifting av sidebrennplater
OBS! Fyrristen må fjernes først.
1. Bruk en skrustrekker i sporet og vipp opp brennplaten.
2. Brennplaten frigjøres i bunn og kan kantes ut.
3. Dette gjøres på samme måte på venstre side.
4. Ved tilbakemontering følges samme prosedyre i omvendt
rekkefølge.
2
1
Fig. 22a Utskifting av bakre brennplate
OBS! Fyrrist og sidebrennplater må fjernes først
1. Hvelvet skyves forsiktig opp i bakkant (hvelvet skal ikke
løftes av knastene foran (se detalj).
Fig. 22b Utskifting av bakre brennplate
2. Brennplaten tippes fremover, og kantes ut av ovnen.
3. Ved tilbakemontering følges samme prosedyre i omvendt
rekkefølge (se først fi gur 23, isolasjonsmatte)
