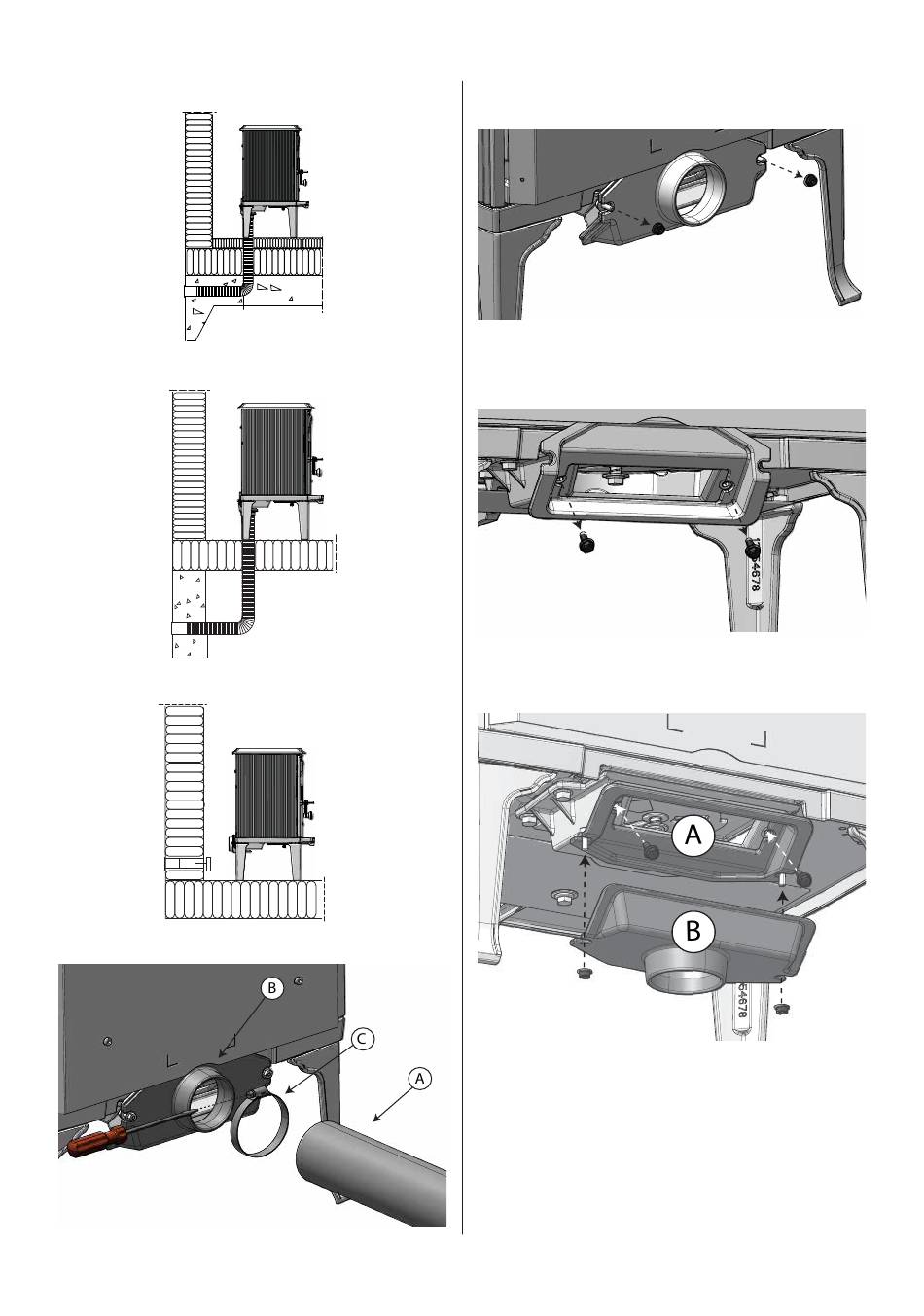

Afb. 6b Via de vloer en grondplaat
Afb. 6c Via de vloer en kelder
Afb. 6d Indirect via een buitenmuur
Afb. 7 Installatie van externe luchttoevoer
1. Plaats de toevoerslang (A) aan de buitenkant van de
externeluchtadapter (B). Dit werkt hetzelfde voor zowel
muur- als vloertoevoer.
2. Draai de slangklem
schroevendraaier.
(C) stevig aan met
Afb. 8a Schakelen tussen achteruitlaat en bodemuitlaat
voor externe lucht
1. Draai de twee schroeven los die de externeluchtadapter
op zijn plek houden.
Afb. 8b
2. Draai de twee schroeven los die de adapter op zijn plek
houden.
Afb. 8c
3. Draai de externeluchtadapter (B) en de adapter (A)
180 graden en bevestig deze aan de onderkant van
de kachel met behulp van dezelfde schroeven die zijn
losgedraaid in afb. 8a + 8b.
Afb. 9 Installatie van de afdekplaat voor externe lucht
(Optionele uitrusting - 10058559)
