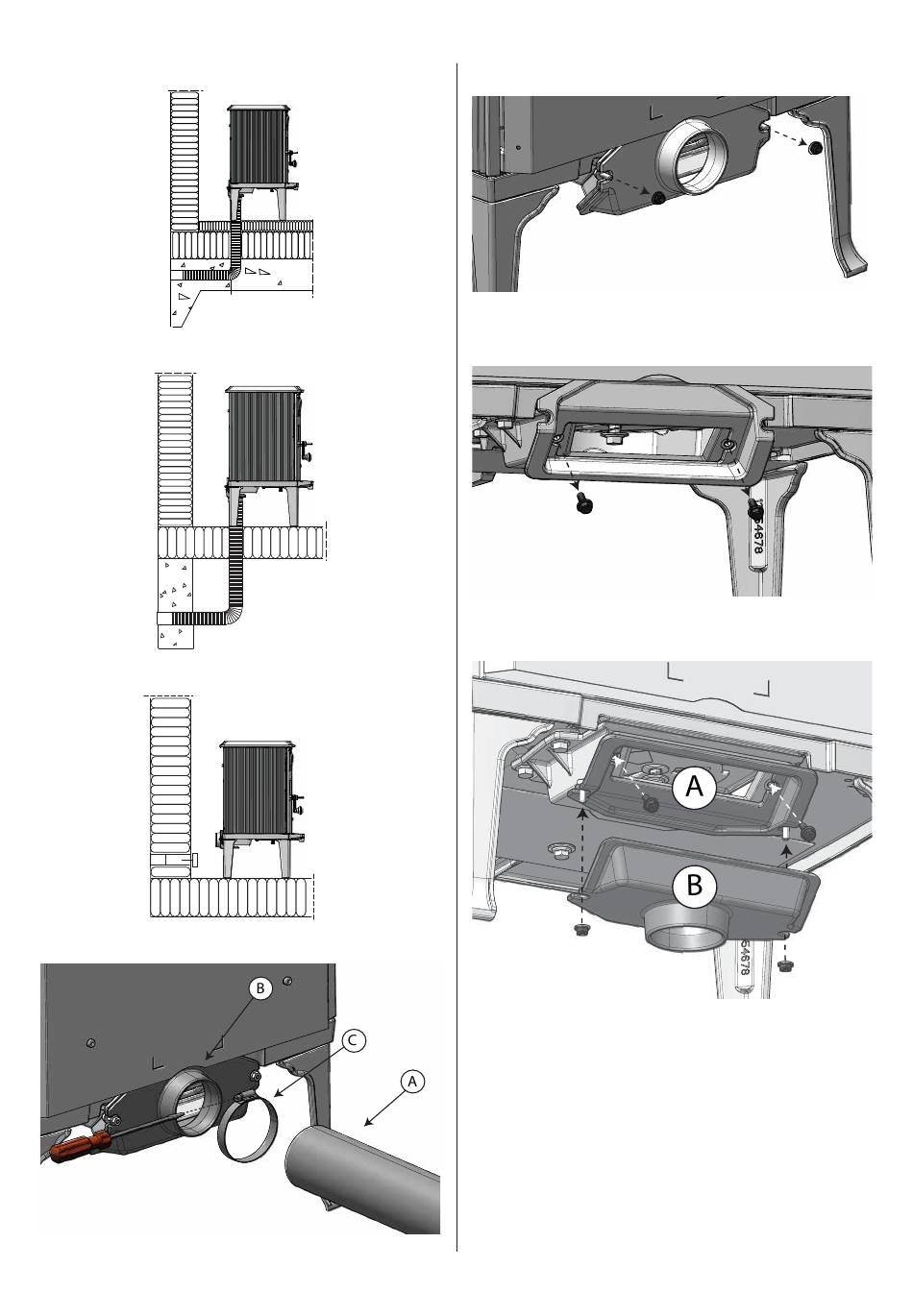

Fig. 6b Gjennom gulv og mark
Fig. 6c Gjennom gulv og kjeller
Fig. 6d Indirekte gjennom yttervegg
Fig. 7 Montering av uteluftstilførsel
1. Plasser uteluftsslangen (A) på utsiden av uteluftsadapteren
(B) .Dette fungerer på samme måte for både vegg- og
gulvgjennomføring.
2. Stram til slangeklemmen (C) med skrutrekker.
Fig. 8a Bytte mellom bakuttak og bunnuttak for uteluft
1. Løsne de to skruene som fester uteluftsadapteren.
Fig. 8b
2. Løsne de to skruene som fester mellomstykket.
Fig. 8c
3. Roter uteluftadapteren (B) og mellomstykket (A) 180
grader, og monter den på undersiden av ovnen, med de
samme skruene som ble løsnet i fi g. 8a + 8b.
