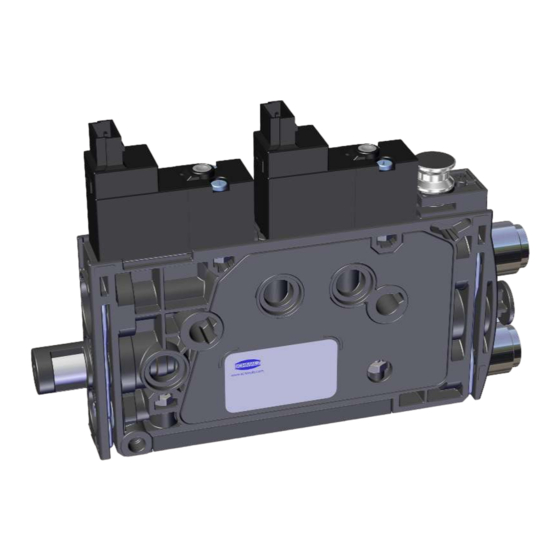

schmalz SCPMb Betriebsanleitung
Kompaktejektor
Vorschau ausblenden
Andere Handbücher für SCPMb:
- Kurzbedienungsanleitung (5 Seiten) ,
- Wartungsanleitung (16 Seiten)
Verwandte Anleitungen für schmalz SCPMb
Inhaltszusammenfassung für schmalz SCPMb
- Seite 1 Kompaktejektor SCPMb Betriebsanleitung WWW.SCHMALZ.COM DE · 30.30.01.02039 · 00 · 05/19...
- Seite 2 © J. Schmalz GmbH, 05/19 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Wichtige Informationen .......................... 5 1.1 Hinweis zum Umgang mit diesem Dokument.................. 5 1.2 Die Technische Dokumentation ist Teil des Produkts ................ 5 1.3 Warnhinweise in diesem Dokument ..................... 5 1.4 Symbole.............................. 5 1.5 Typenschild ............................. 6 2 Grundlegende Sicherheitshinweise....................... 7 2.1 Emissionen .............................. - Seite 4 Inhaltsverzeichnis 10 Wartung................................. 23 10.1 Sicherheit .............................. 23 10.2 Ejektor reinigen............................ 23 10.3 Schalldämpfer ersetzen........................ 23 11 Gewährleistung............................. 26 12 Ersatz- und Verschleißteile, Zubehör...................... 27 12.1 Ersatz- und Verschleißteile ........................ 27 12.2 Zubehör.............................. 27 13 Außerbetriebnahme und Recycling ...................... 28 13.1 Ejektor entsorgen.......................... 28 13.2 Verwendete Materialien........................
-
Seite 5: Wichtige Informationen
• Sicherer Betrieb, erforderliche Wartungsarbeiten, Behebung eventueller Störungen Die Betriebsanleitung beschreibt das Produkt zum Zeitpunkt der Auslieferung durch Schmalz. 1.2 Die Technische Dokumentation ist Teil des Produkts 1. Für einen störungsfreien und sicheren Betrieb befolgen Sie die Hinweise in den Dokumenten. -
Seite 6: Typenschild
Wichtige Informationen 1.5 Typenschild Das Typenschild (1) ist fest mit dem Ejektor verbunden und muss immer gut lesbar sein. Das Typenschild enthält folgende Daten: • Benennung, inkl. individuellem Konfigurationscode "AAA" • Artikelnummer • Seriennummer • Pneumatik-Symbol • Zulässiger Druckbereich Bei Ersatzteilbestellungen, Gewährleistungsansprüchen oder sonstigen Anfragen bitte alle oben genannten Informationen angeben. -
Seite 7: Grundlegende Sicherheitshinweise
Desinfektionsmittel und Reinigungsmittel ansaugen. 4 Weder Flüssigkeit noch Schüttgut wie z. B. Granulate ansaugen. Schmalz übernimmt keine Haftung für Schäden, die durch eine nicht bestimmungemäße Verwendung des Ejektors entstanden sind. Insbesondere gelten die folgenden Arten der Nutzung als nicht bestimmungs- gemäß: •... -
Seite 8: Personalqualifikation
Diese Betriebsanleitung richtet sich an Einrichter, die im Umgang mit dem Produkt geschult sind und es bedienen und installieren können. 2.5 Änderungen am Ejektor Schmalz übernimmt keine Haftung für Folgen einer Änderung außerhalb seiner Kontrolle: 1. Den Ejektor nur im Original-Auslieferungszustand betreiben. 2. Ausschließlich Schmalz Originalersatzteile verwenden. -
Seite 9: Produktbeschreibung
Der Ejektor bietet zwei Möglichkeiten das Abblasen zu realisieren: • Extern gesteuertes Betätigen des Abblasventils • Optional: Externes Abblasen 3.2 Ejektorbezeichnung Die Aufschlüsselung der Artikelbezeichnung (z. B. SCPMb 07 S01 NO AAE) ergibt sich wie folgt: Merkmal Ausprägungen SCPM Version Basic: b Düsengröße... -
Seite 10: Ejektoraufbau
Produktbeschreibung 3.3 Ejektoraufbau Druckluft-Anschluss (Kennzeichnung 1) Vakuum-Anschluss (Kennzeichnung 2) Handbetätigung Elektromagnetventil Elektromagnetventil "Saugen" "Saugen" Handbetätigung Elektromagnetventil Elektromagnetventil "Abblasen" "Abblasen" Optional: Druckluft-Anschluss Externes Schalldämpfer (Kennzeichnung 3) Abblasen EB (Kennzeichnung 1A) Drosselschraube für Abblasvolumenstrom Befestigungsbohrung 2x 10 / 30 DE · 30.30.01.02039 · 00 · 05/19... -
Seite 11: Technische Daten
Versorgungsspannung 24V ±10 % VDC (PELV Verpolungsschutz Stromaufnahme — Typische Stromaufnahme Max. Stromaufnahme (an 24 V) SCPMb – xx – NC 50 mA 70 mA SCPMb – xx – NO 75 mA 115 mA Die Versorgungsspannung muss den Bestimmungen gemäß EN60204 (Schutzkleinspannung) ent- sprechen. -
Seite 12: Abmessungen
Technische Daten 4.3.2 Abmessungen 76,5 41,5 95,3 20,5 64,2 24,95 — 17,5 Abhängig vom 12,5 — jeweiligen Ejektor, vgl. Kap. 3.2 Ejektor- bezeichnung Alle Angaben in mm 4.3.3 Maximale Anzugsmomente Anschluss max. Anzugsmoment Befestigungsbohrung d4 1 Nm 12 / 30 DE · 30.30.01.02039 · 00 · 05/19... -
Seite 13: Pneumatikschaltpläne
Technische Daten 4.3.4 Pneumatikschaltpläne NC-EB NO-EB DE · 30.30.01.02039 · 00 · 05/19 13 / 30... -
Seite 14: Abblasmodi
Abblasmodi 5 Abblasmodi Es kann zwischen zwei Abblasmodi gewählt werden. 5.1 Extern gesteuertes Abblasen Das Ventil „Abblasen“ wird über den Befehl „Abblasen“ direkt angesteuert. Der Ejektor bläst, für die Dauer des anstehenden Signals "Abblasen", ab. Das Signal "Abblasen" ist dominant gegenüber dem Signal "Saugen". 5.2 Abblasen durch externe Druckluft Optional ist der Ejektor auch mit einem zusätzlichen Druckluft-Anschluss für die separate Versorgung des Abblasimpulses (Funktion Externes Abblasen = “EB“... -
Seite 15: Transport Und Lagerung
Lieferpapieren aufgelistet. 1. Die gesamte Sendung anhand beiliegender Lieferpapiere auf Vollständigkeit prüfen. 2. Mögliche Schäden durch mangelhafte Verpackung oder durch den Transport sofort dem Spediteur und J. Schmalz GmbH melden. DE · 30.30.01.02039 · 00 · 05/19 15 / 30... -
Seite 16: Installation
Installation 7 Installation 7.1 Installationshinweise VORSICHT Unsachgemäße Installation oder Wartung Personenschäden oder Sachschäden 4 Bei Installation und Wartung ist der Ejektor spannungs- und druckfrei zu schalten und gegen unbefugtes Wiedereinschalten zu sichern! Für die sichere Installation sind folgende Hinweise zu beachten: 1. Es dürfen nur die vorgesehenen Anschlussmöglichkeiten, Befestigungsbohrungen und Befestigungs- mittel verwendet werden. -
Seite 17: Pneumatischer Anschluss
Installation Der Ejektor wird in der Regel über die seitlichen Bohrungen befestigt. Alternativ ist die Befestigung unter Verwendung einer Hutschiene oder eines Montagewinkes möglich (> siehe Kap. Zubehör, Seite 27). Seitliche Montage 4 Zur Befestigung des Ejektors dienen zwei Durchgangsbohrungen mit einem Durch- messer von 4,3 mm. -
Seite 18: Druckluft Und Vakuum Anschließen
Installation 7.3.1 Druckluft und Vakuum anschließen Beschreibung des pneumatischen Anschlusses Druckluft-Anschluss (Kennzeichnung 1) Vakuum-Anschluss (Kennzeichnung 2) Der Druckluft-Anschluss Steckverbindung oder Gewinde ist am Ejektor mit Ziffer 1 gekennzeichnet. 4 Druckluftschlauch anschließen. Bei Gewinde, beträgt das max. Anzugsmoment 1 Nm. Der Vakuum-Anschluss Steckverbindung oder Gewinde ist am Ejektor mit Ziffer 2 gekennzeichnet. 4 Vakuum-Schlauch anschließen. -
Seite 19: Optional: Anschluss Externes Abblasen (Eb)
Installation 7.3.3 Optional: Anschluss Externes Abblasen (EB) Optional ist der Ejektor auch mit einem zusätzlichen Druckluftluft-Anschluss für die Funktion Abblasen erhältlich. Bei der Funktion Externes Abblasen = EB wird der Abblasimpuls getrennt und unabhängig von der Druck- luftversorgung für die Vakuum-Erzeugung gesteuert, somit kann die Funktion Abblasen mit einem zusätzlichen Medium (z.B. - Seite 20 Installation ü Anschlusskabel bereitstellen (z.B. 2x Art.-Nr. 21.04.06.00086) 4 Die Anschlusskabel an den elektrischen Anschlüssen (1 und 2) einstecken bis sie ein- rasten. 20 / 30 DE · 30.30.01.02039 · 00 · 05/19...
-
Seite 21: Betrieb
Betrieb 8 Betrieb 8.1 Allgemeine Vorbereitungen WARNUNG Ansaugen gefährlicher Medien, Flüssigkeiten oder von Schüttgut Gesundheitsschäden oder Sachschäden! 4 Keine gesundheitsgefährdenden Medien wie z. B. Staub, Ölnebel, Dämpfe, Aerosole oder Ähnliches ansaugen. 4 Keine aggressiven Gase oder Medien wie z. B. Säuren, Säuredämpfe, Laugen, Biozide, Desinfektionsmittel und Reinigungsmittel ansaugen. -
Seite 22: Hilfe Bei Störungen
Hilfe bei Störungen 9 Hilfe bei Störungen Störung mögliche Ursache Abhilfe 4 Elektrischen Anschluss gewähr- Spannungsversorgung Elektrischer Anschluss gestört leisten 4 Elektrischen Anschluss prüfen Ejektor reagiert nicht Keine Versorgungsspannung 4 Druckluftversorgung prüfen Keine Druckluftversorgung Vakuum-Niveau wird Schalldämpfer verschmutzt 4 Schalldämpfer ersetzen nicht erreicht oder 4 Schlauchverbindungen prüfen Leckage in Schlauchleitung... -
Seite 23: Wartung
Wartung 10 Wartung 10.1 Sicherheit Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. WARNUNG Verletzungsgefahr durch unsachgemäße Wartung oder Störungsbehebung 4 Nach jeder Wartung oder Störungsbehebung die ordnungsgemäße Funktionsweise des Produkts, insbesondere der Sicherheitseinrichtungen, prüfen. HINWEIS Unsachgemäße Wartungsarbeiten Schäden am Ejektor! 4 Vor Wartungsarbeiten immer Versorgungsspanung ausschalten. 4 Vor Wiedereinschalten sichern.. - Seite 24 Wartung Schalldämpfer bei geringer werdender Saugleistung ersetzen: ü Ejektor deaktivieren und die Pneumatiksysteme drucklos machen. 1. Einen kleinen Schraubendreher in der Aus- führung "flach" wie dargestellt am Ejektor ansetzen und die Klammer lösen. 2. Die Klammer entfernen. 3. Danach den Schalldämpfer inkl. Filter aus dem Ejektor entfernen.
- Seite 25 Wartung 5. Den neuen Filter in das Gehäuse einsetzen und den Schalldämpfer wieder einbauen. 6. Die Klammer lagerichtig montieren! ð Die Klammer ist bündig mit der Unterseite des Ejektors montiert und die Klammer- schenkel liegen beide in den Nuten. Sie stehen nicht vom Ejektor ab.
-
Seite 26: Gewährleistung
Gewährleistung 11 Gewährleistung Für dieses System übernehmen wir eine Gewährleistung gemäß unseren Allgemeinen Verkaufs- und Lie- ferbedingungen. Das gleiche gilt für Ersatzteile, sofern es sich um von uns gelieferte Originalteile handelt. Für Schäden, die durch die Verwendung von anderen als Originalersatzteilen oder Originalzubehör ent- stehen, ist jegliche Haftung unsererseits ausgeschlossen. -
Seite 27: Ersatz- Und Verschleißteile, Zubehör
Ersatz- und Verschleißteile, Zubehör 12 Ersatz- und Verschleißteile, Zubehör 12.1 Ersatz- und Verschleißteile Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden. WARNUNG Verletzungsgefahr durch unsachgemäße Wartung oder Störungsbehebung 4 Nach jeder Wartung oder Störungsbehebung die ordnungsgemäße Funktionsweise des Produkts, insbesondere der Sicherheitseinrichtungen, prüfen. In der nachfolgenden Liste sind die wichtigsten Ersatz- und Verschleißteile aufgeführt. -
Seite 28: Außerbetriebnahme Und Recycling
Außerbetriebnahme und Recycling 13 Außerbetriebnahme und Recycling 13.1 Ejektor entsorgen 1. Das Produkt nach einem Tausch oder der Außerbetriebnahme fachgerecht entsorgen. 2. Die länderspezifischen Richtlinien und gesetzlichen Verpflichtungen zur Abfallvermeidung und Ent- sorgung beachten. 13.2 Verwendete Materialien Bauteil Werkstoff Gehäuse PA6-GF Innenteile Aluminiumlegierung, Aluminiumlegierung eloxiert, Edelstahl, POM Schalldämpfereinsatz PE porös Schrauben... -
Seite 29: Eg-Konformitätserklärung
EG-Konformitätserklärung 14 EG-Konformitätserklärung EG-Konformitätserklärung Der Hersteller Schmalz bestätigt, dass das in dieser Betriebsanleitung beschriebene Produkt Ejektor fol- gende einschlägige EG-Richtlinien erfüllt: 2014/30/EU Elektromagnetische Verträglichkeit 2011/65/EU Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Folgende harmonisierte Normen wurden angewendet: EN 61000-6-4 Elektromagnetische Verträglichkeit - Störaussendung...
